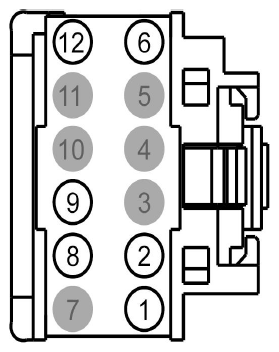

Passenger Air Bag Deactivation (Pad) Indicator/Defrost Switch Connector End View (C241)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CRD09 (BU-GY) | 22 | SWITCH - HEATER REAR WINDOW | |
| 2 | CR116 (GN-WH) | 22 | CTRL MOD. - INDICATOR PASSENGER AIR BAG DEACTIVATE + | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | VLN04 (VT-GY) | 22 | SWITCH - IP/SWITCH ILLUMINATION | |
| 7 | * | * | Not Used | |
| 8 | CBB37 (WH) | 20 | FUSE OR CIRCUIT BREAKER | |
| 9 | CRD04 (BN-GN) | 26 | INDICATOR - HEATER REAR WINDOW | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | GD133 (BK) | 22 | GROUND - COWL SIDE/PILLAR A LEFT (6L2T) |
| Available Pigtail Kits | |
|---|---|

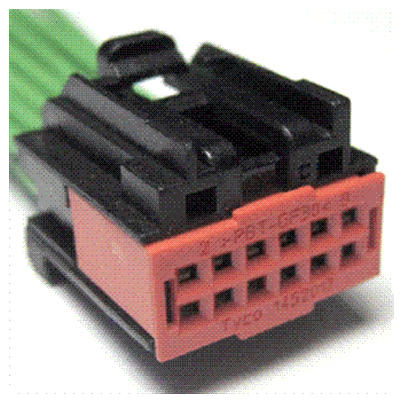

| Pigtail Kit Part Number WPT-1166 | Service Part Number: BU2Z-14S411-UA Gauge: 18 Pin material: Silver Cavities: 12 Vehicle Uses
|
