Fuel Injectors, Fuel Rails and High Pressure Fuel Tube
WARNING: This page is about a different car, the 2014 Ford Edge. However, it is still accessible from the selected car via links, so may be relevant.

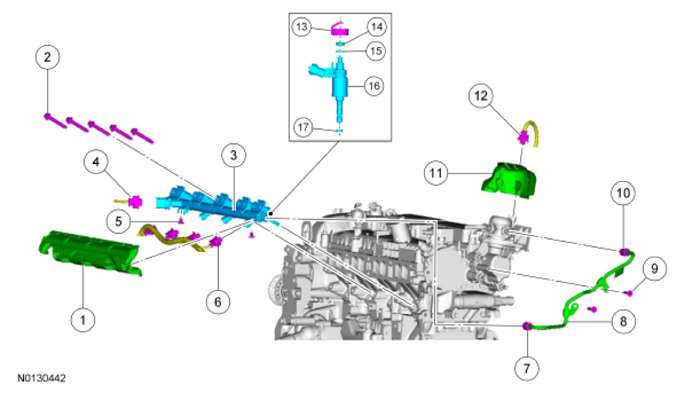

| Item | Part Number | Description |
|---|---|---|
| 1 | 9K540 | Fuel rail noise insulator |
| 2 | W500313 | Fuel rail bolt (5 required) |
| 3 | 9D280 | Fuel rail |
| 4 | - | FRP sensor electrical connector (part of 9D930) |
| 5 | - | Pin-type retainer (2 required) |
| 6 | - | Fuel injector electrical connector (4 required) (part of 9D930) |
| 7 | - | High pressure fuel tube-to-fuel rail flare nut (part of 9G271) |
| 8 | 9G271 | High pressure fuel tube |
| 9 | W500015 | High pressure fuel tube bracket bolt (2 required) |
| 10 | - | High pressure fuel tube-to-fuel injection pump flare nut (part of 9G271) |
| 11 | 9D440 | Fuel injection pump noise insulator shield |
| 12 | - | Fuel injection pump electrical connector (part of 12A581) |
| 13 | 9P847 | Fuel injector retainer clip (4 required) (part of 9229) |
| 14 | 9229 | Upper fuel injector O-ring seal (4 required) (part of 9F593) |
| 15 | 9229 | Upper fuel injector O-ring seal support ring (4 required) (part of 9F593) |
| 16 | 9F593 | Fuel injector (4 required) |
| 17 | 9229 | Lower fuel injector Teflon® seal (4 required) (part of 9F593) |
