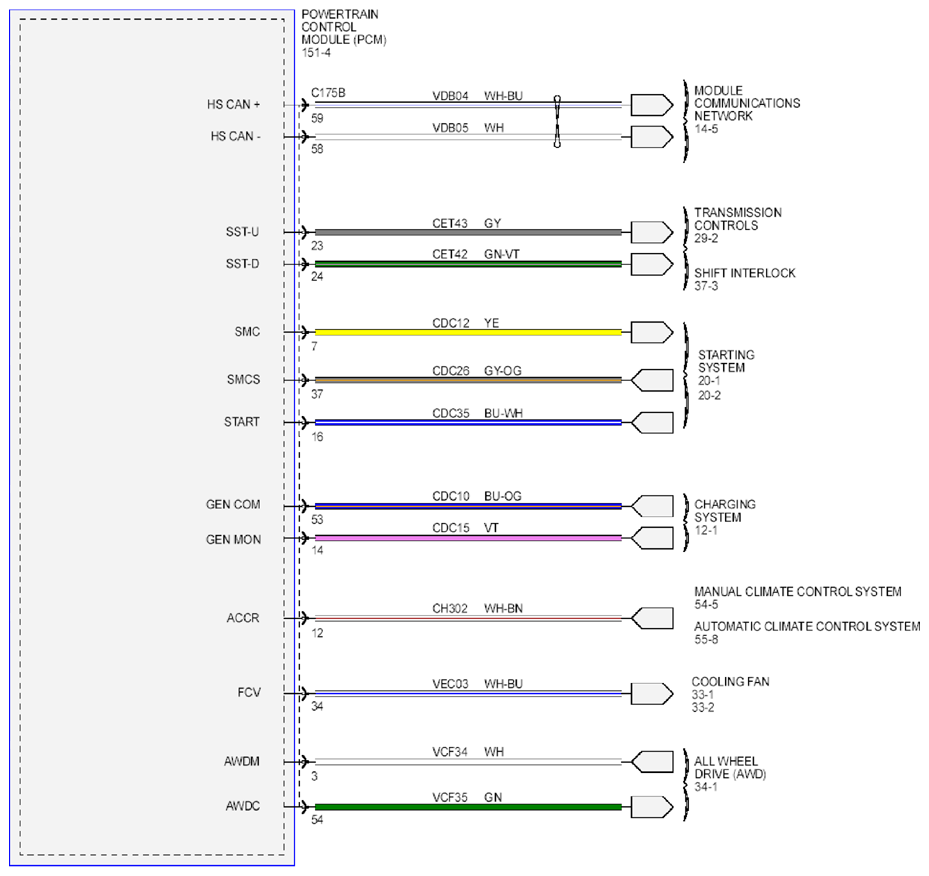

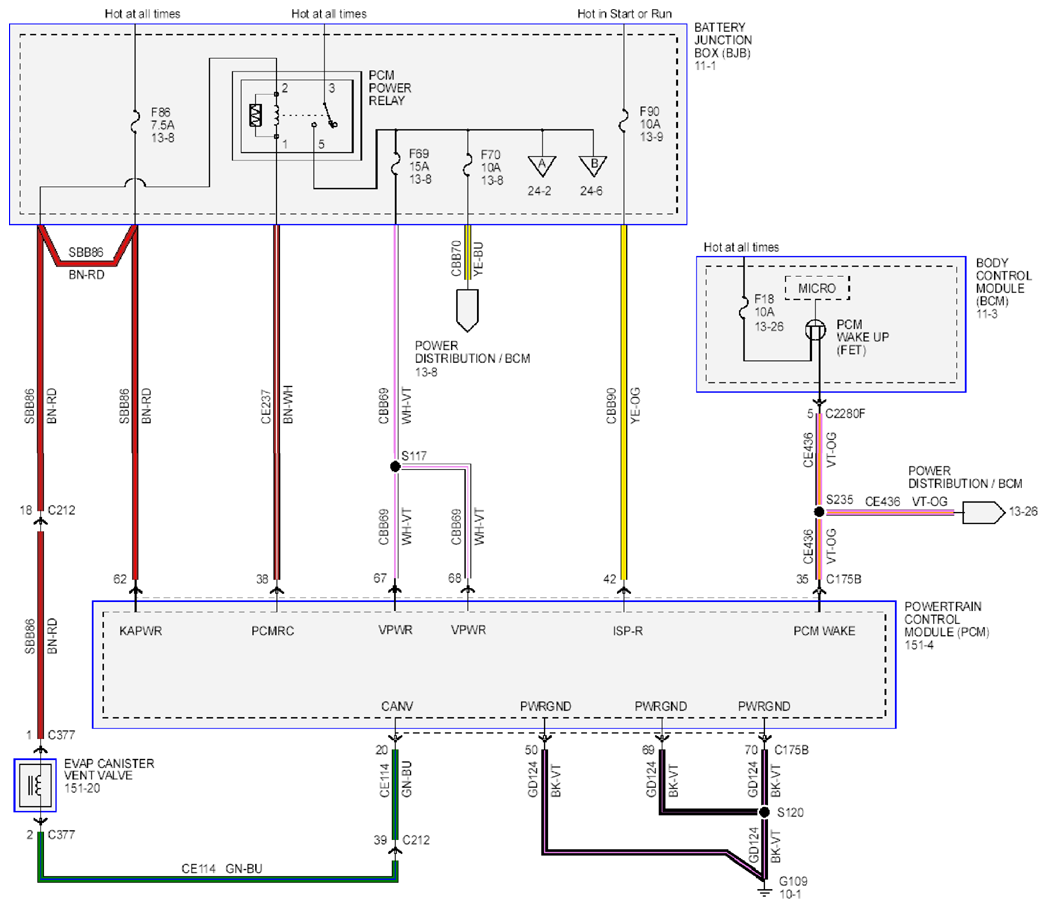

Fig 1: Electronic Engine Control - Wiring Diagram (3.5L, 3.7L TiVCT; 1 Of 12)
Courtesy of FORD MOTOR CO.

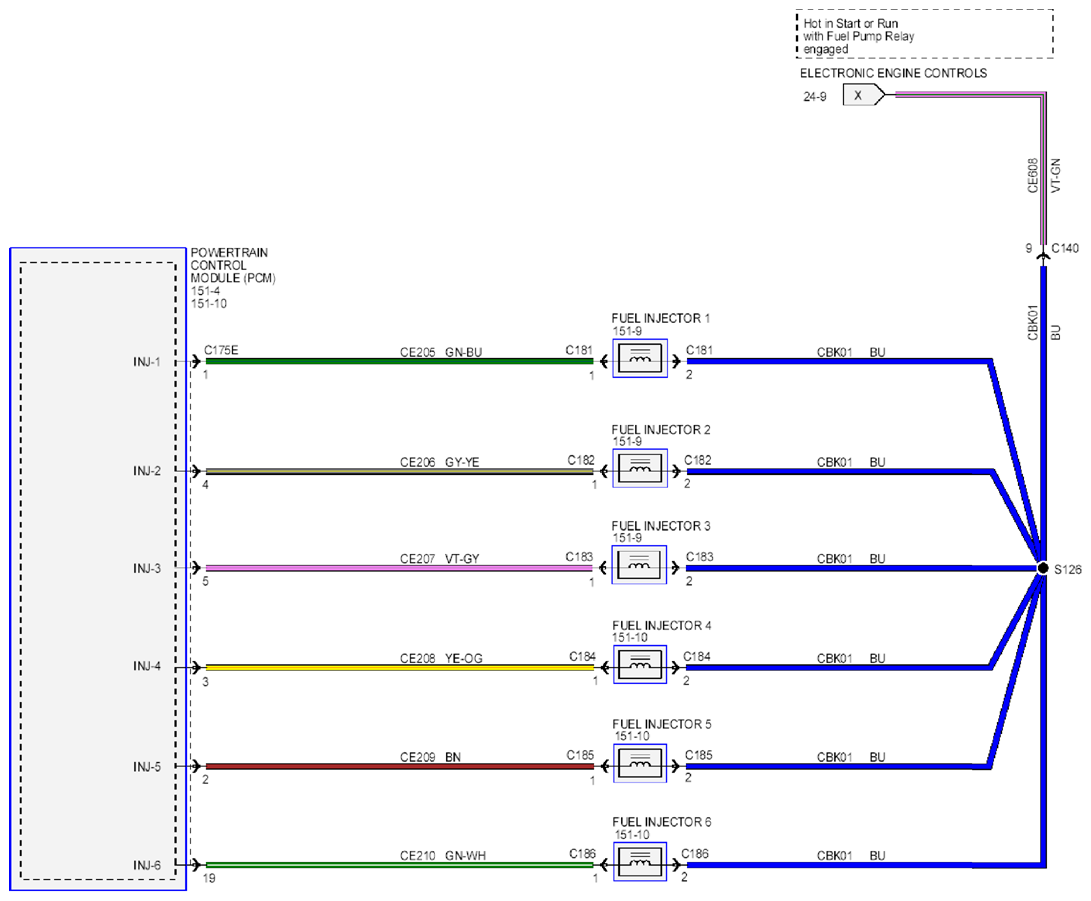

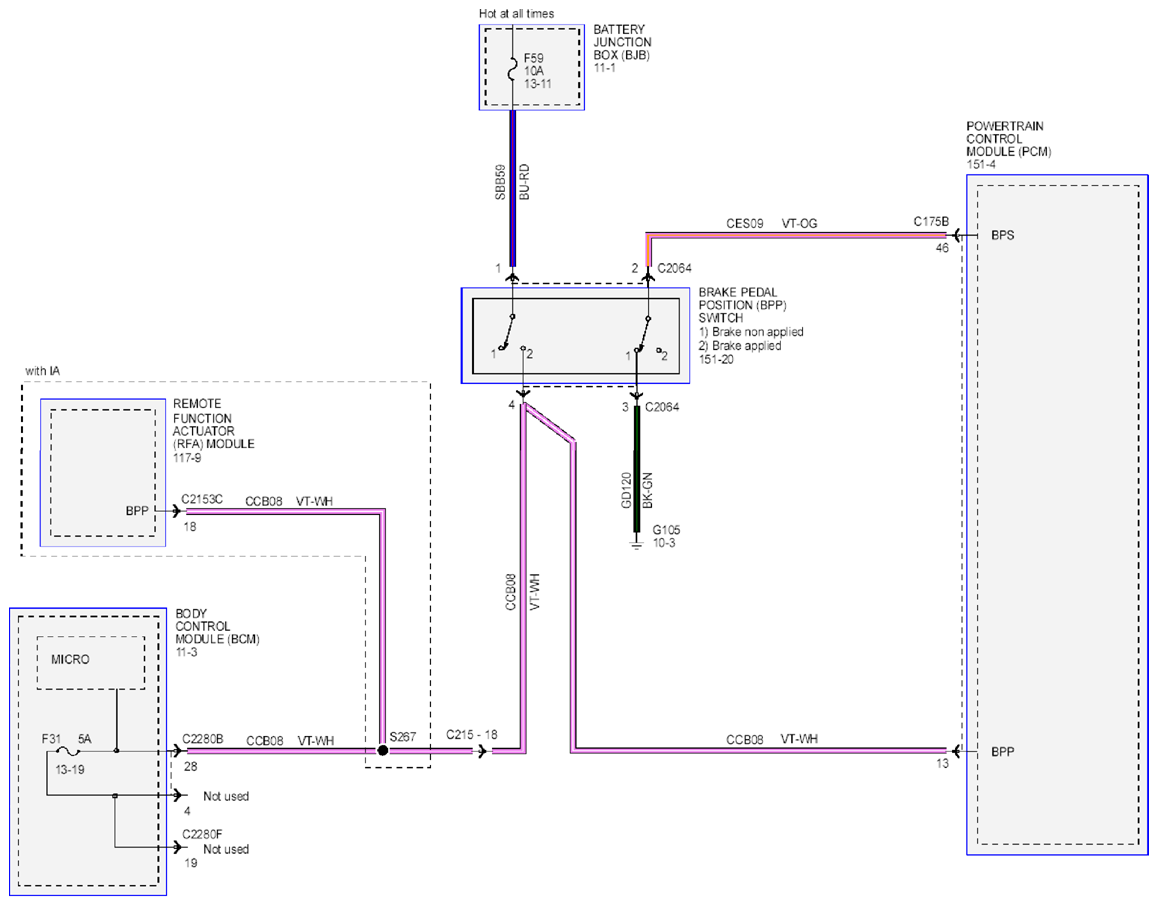

Fig 2: Electronic Engine Control - Wiring Diagram (3.5L, 3.7L TiVCT; 2 Of 12)
Courtesy of FORD MOTOR CO.

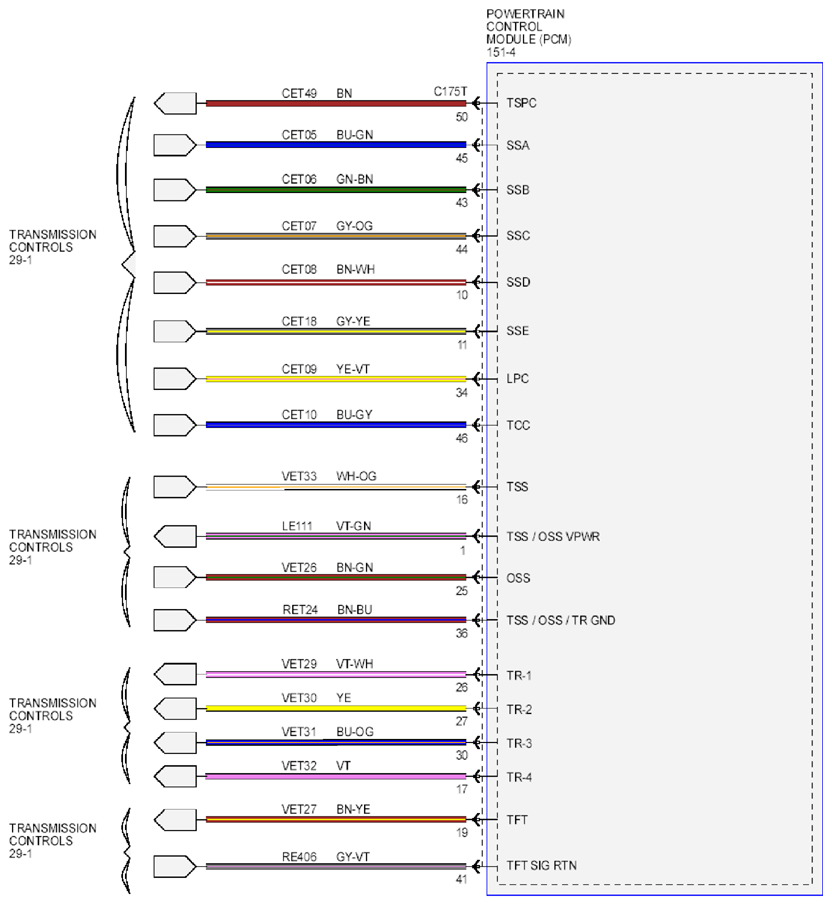

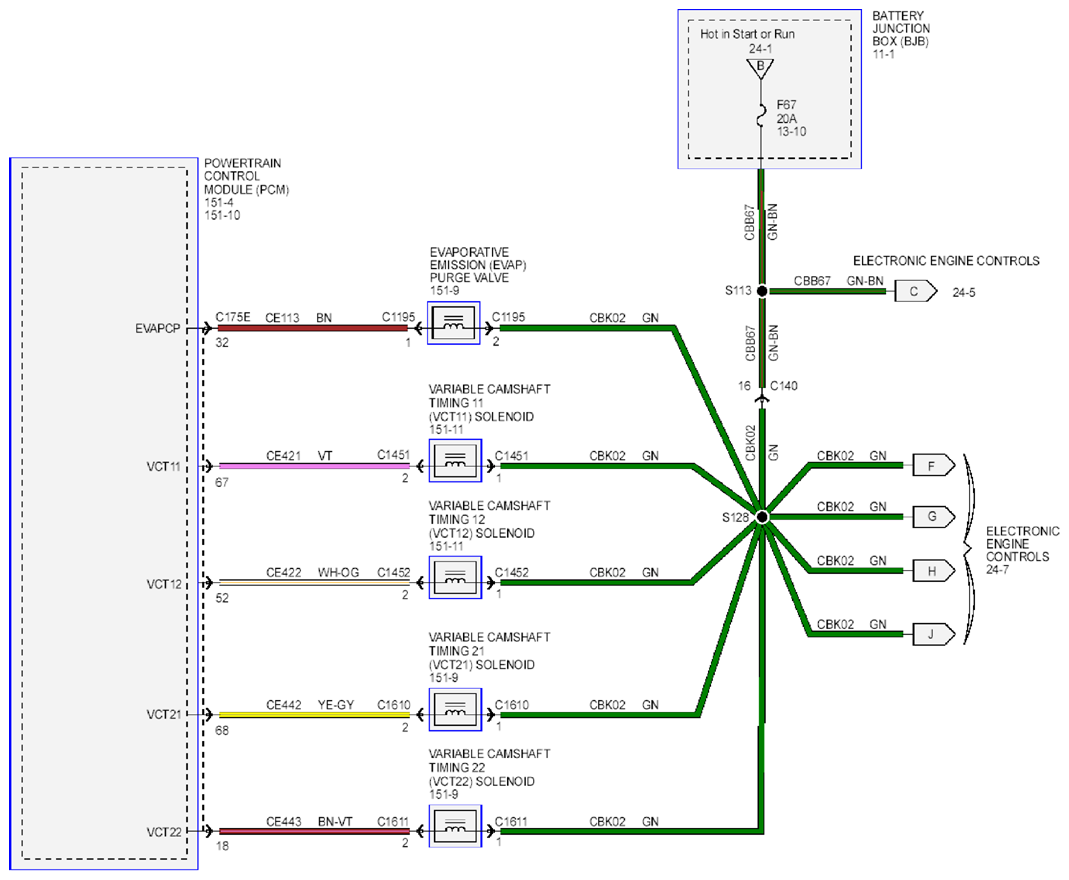

Fig 3: Electronic Engine Control - Wiring Diagram (3.5L, 3.7L TiVCT; 3 Of 12)
Courtesy of FORD MOTOR CO.

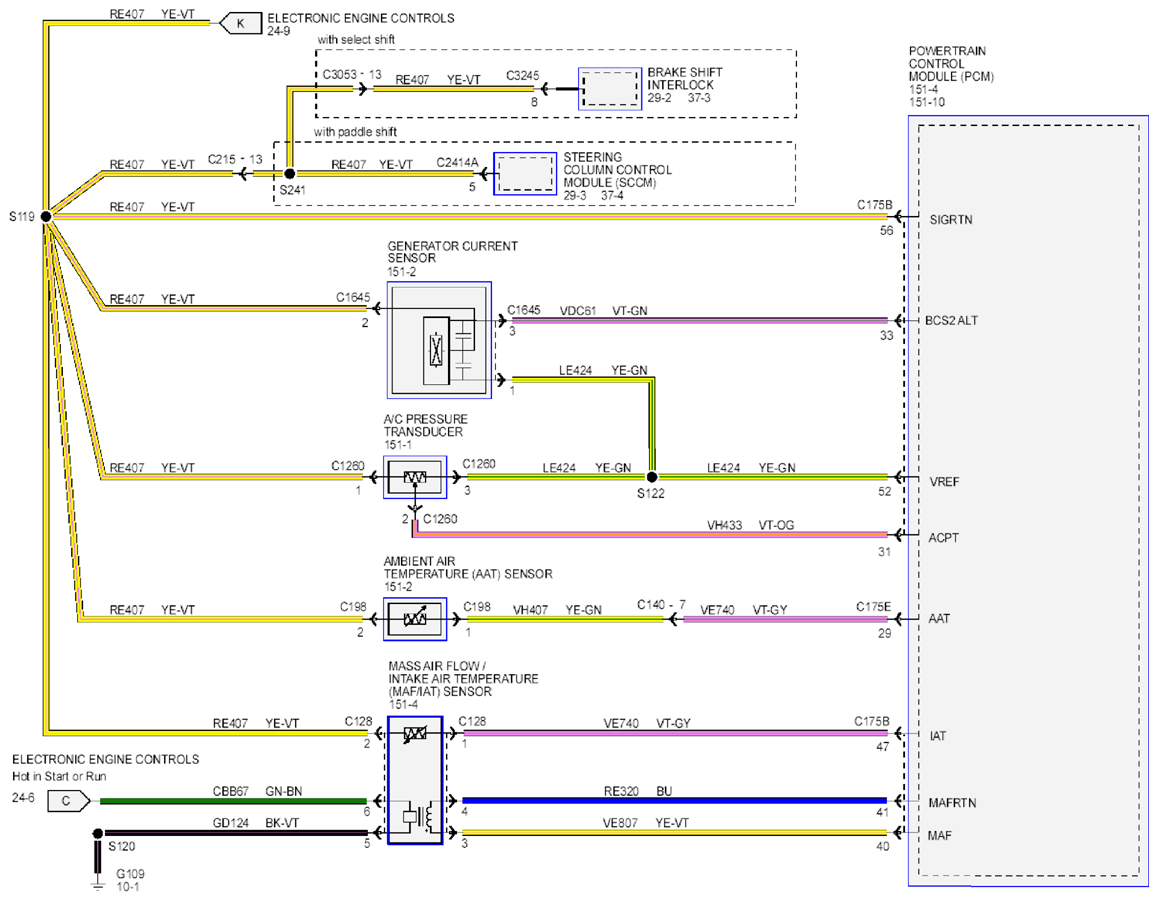

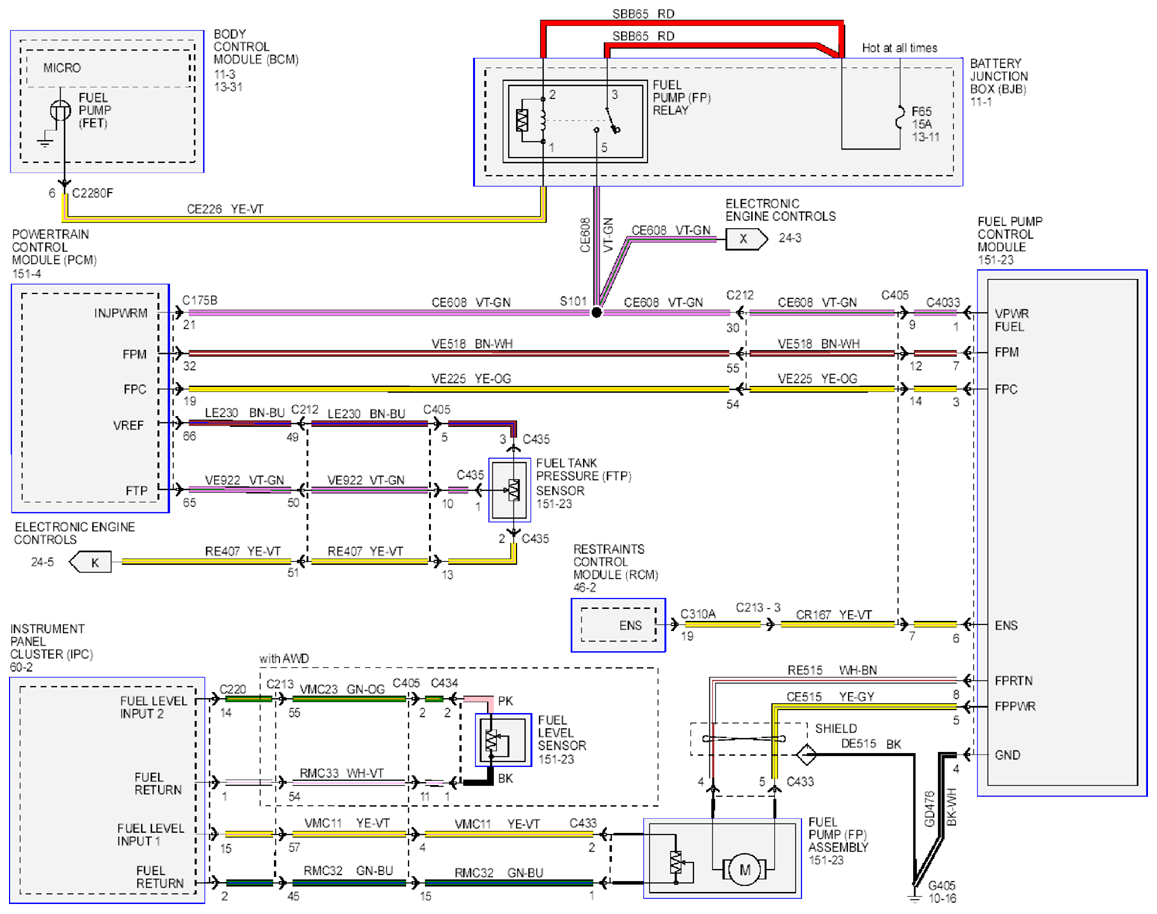

Fig 4: Electronic Engine Control - Wiring Diagram (3.5L, 3.7L TiVCT; 4 Of 12)
Courtesy of FORD MOTOR CO.

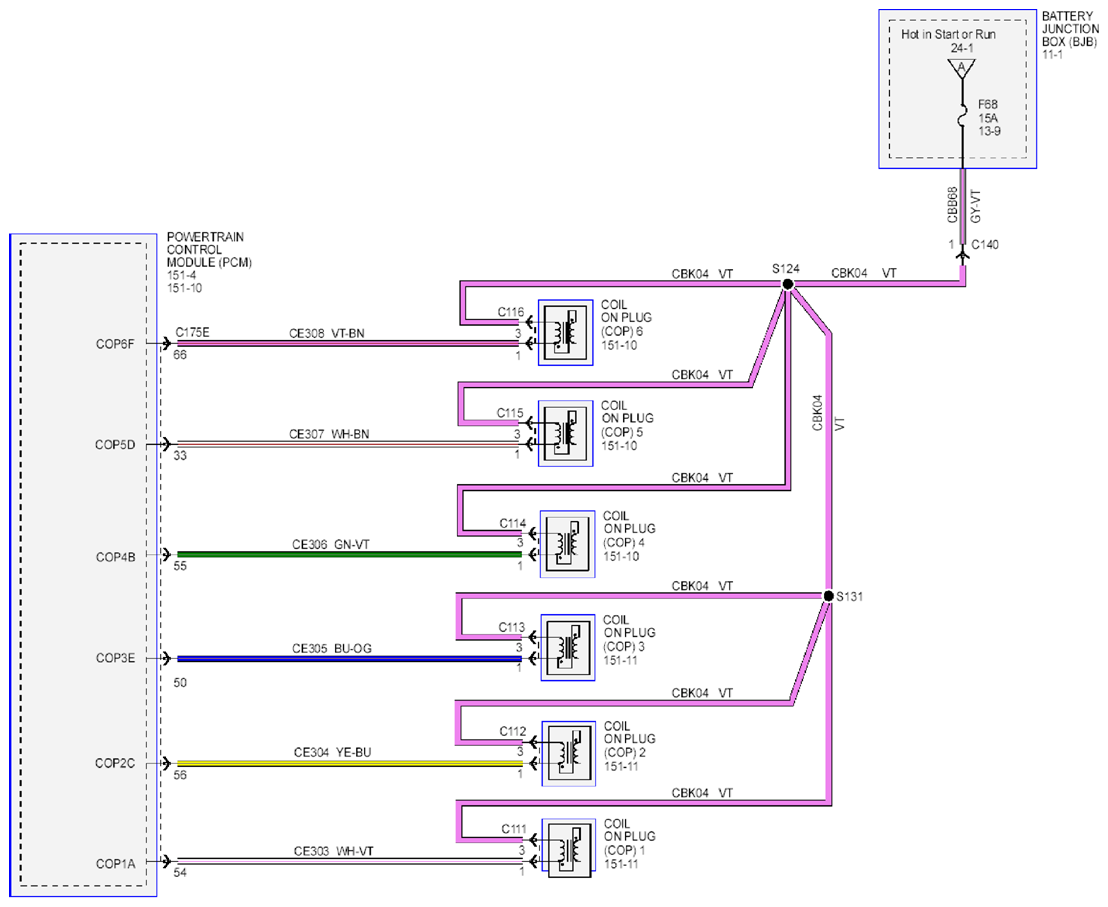

Fig 5: Electronic Engine Control - Wiring Diagram (3.5L, 3.7L TiVCT; 5 Of 12)
Courtesy of FORD MOTOR CO.

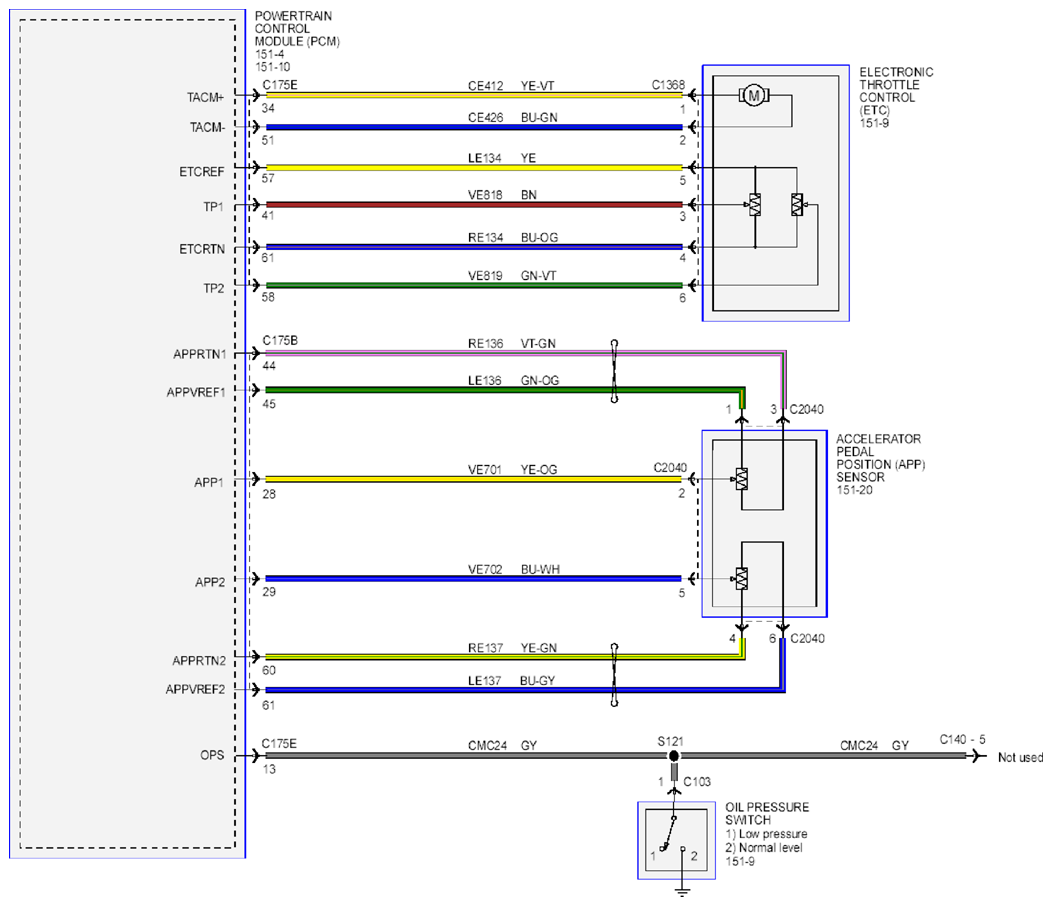

Fig 6: Electronic Engine Control - Wiring Diagram (3.5L, 3.7L TiVCT; 6 Of 12)
Courtesy of FORD MOTOR CO.

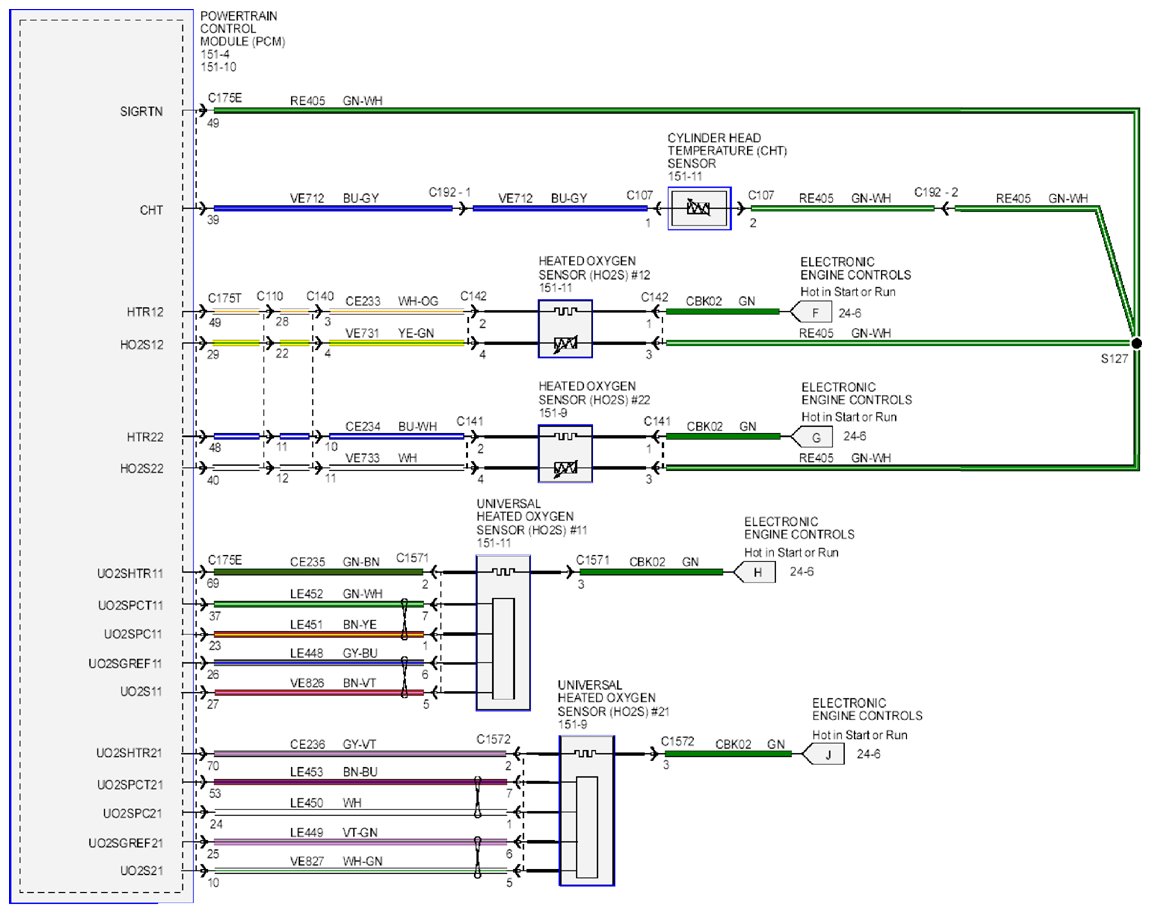

Fig 7: Electronic Engine Control - Wiring Diagram (3.5L, 3.7L TiVCT; 7 Of 12)
Courtesy of FORD MOTOR CO.

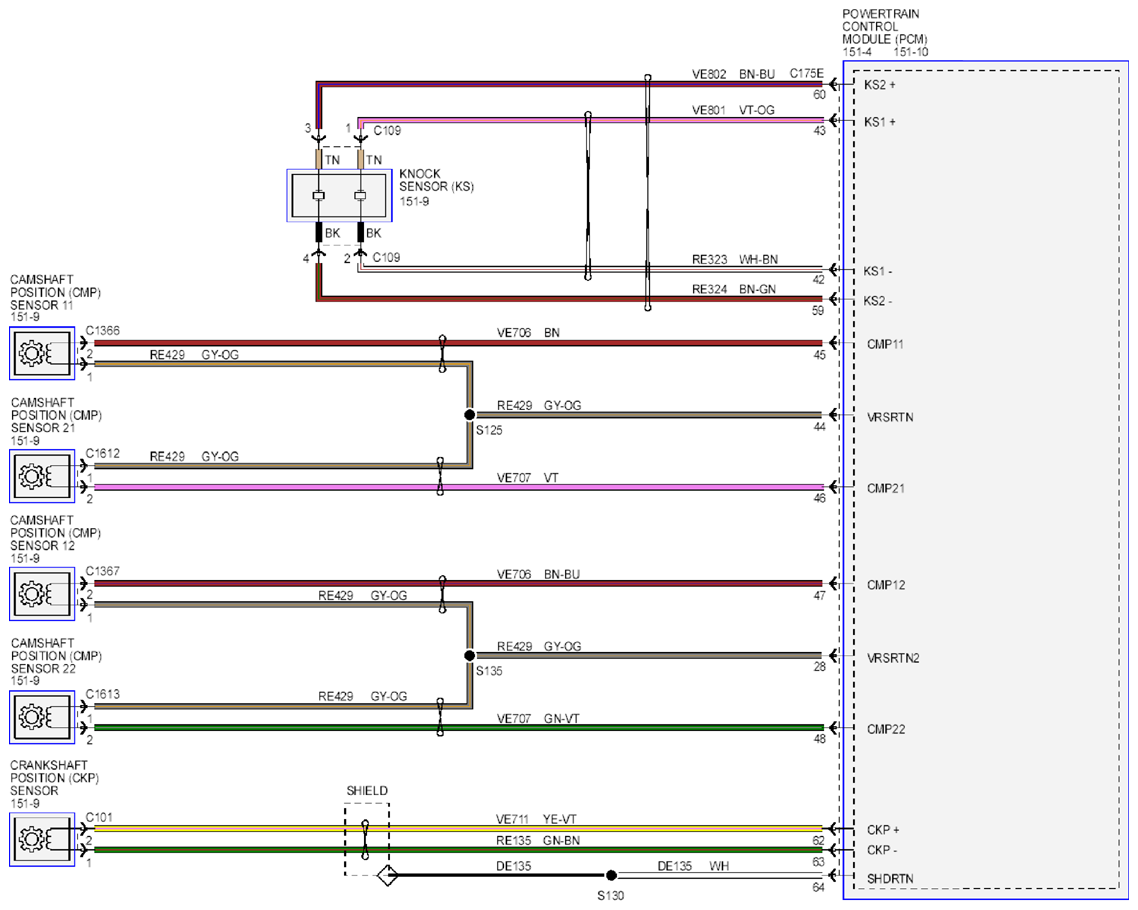

Fig 8: Electronic Engine Control - Wiring Diagram (3.5L, 3.7L TiVCT; 8 Of 12)
Courtesy of FORD MOTOR CO.
Fig 9: Electronic Engine Control - Wiring Diagram (3.5L, 3.7L TiVCT; 9 Of 12)
Courtesy of FORD MOTOR CO.
Fig 10: Electronic Engine Control - Wiring Diagram (3.5L, 3.7L TiVCT; 10 Of 12)
Courtesy of FORD MOTOR CO.
Fig 11: Electronic Engine Control - Wiring Diagram (3.5L, 3.7L TiVCT; 11 Of 12)
Courtesy of FORD MOTOR CO.
Fig 12: Electronic Engine Control - Wiring Diagram (3.5L, 3.7L TiVCT; 12 Of 12)
