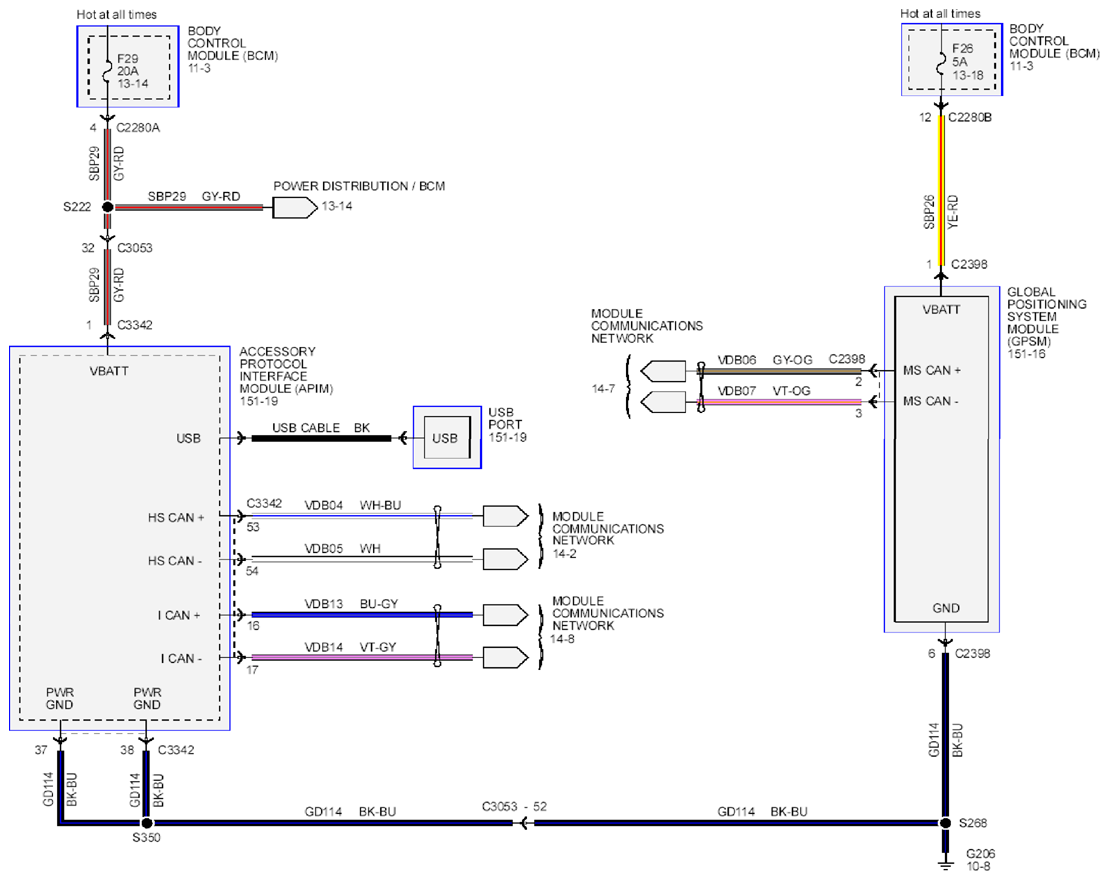

Fig 1: Audio System Navigation (SYNC Gen 1) - Wiring Diagram (1 Of 2)
Courtesy of FORD MOTOR CO.

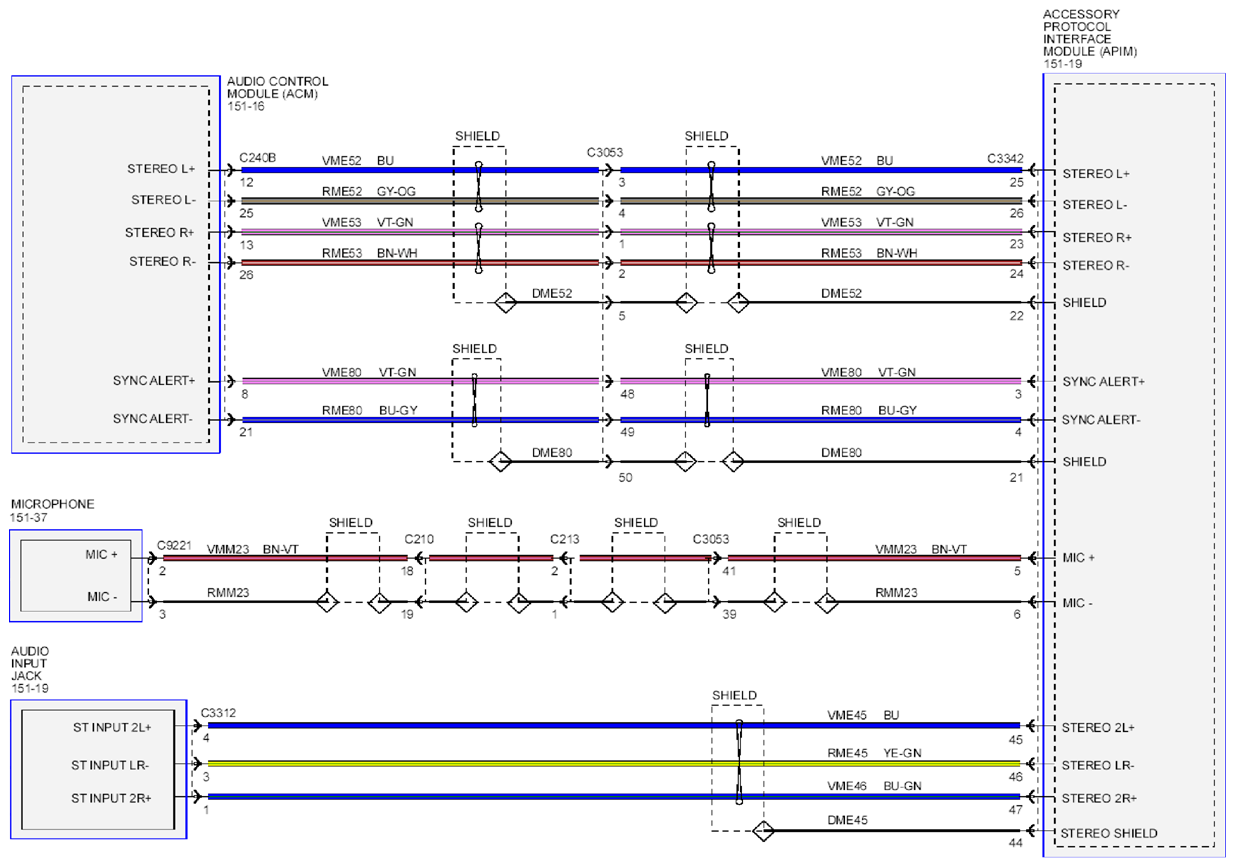

Fig 2: Audio System Navigation (SYNC Gen 1) - Wiring Diagram (2 Of 2)
