Transmission Fluid Cooler Tubes - TorqShift®, Gasoline Engine
WARNING: This page is about a different car, the 2012 Ford Pickup, 2012 Ford F550 Super Duty, 2012 Ford F450 Super Duty, and 2012 Ford Cab & Chassis. However, it is still accessible from the selected car via links, so may be relevant.

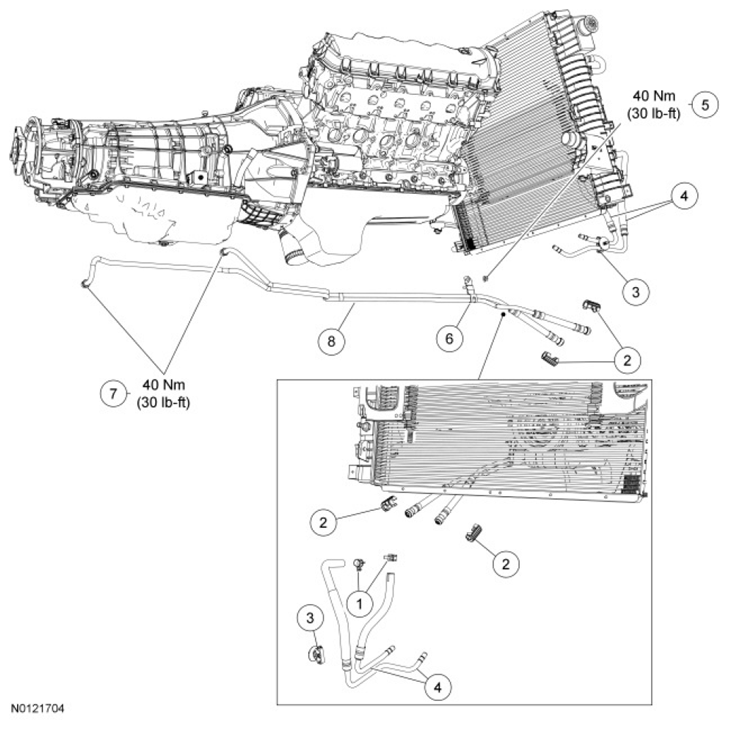

Fig 1: Exploded View Of Transmission Fluid Cooler Tubes -- TorqShift(R), Gasoline Engine With Torque Specifications
| Item | Part Number | Description |
|---|---|---|
| 1 | - | Hose clamps |
| 2 | 7Z465 | Transmission fluid cooler tube secondary latches |
| 3 | - | Front transmission fluid cooler tube assembly-to-frame retainer (part of 7R081) |
| 4 | 7R081 | Front transmission fluid cooler tube assembly |
| 5 | N811309 | Rear transmission fluid cooler tube assembly bracket nut |
| 6 | - | Rear transmission fluid cooler tube assembly bracket (part of 7R081) |
| 7 | 7D273 | Rear transmission fluid cooler tube-to-transmission case nuts |
| 8 | 7R081 | Rear transmission fluid cooler tube assembly |
