Body Control Module (BCM)
WARNING: This page is about a different car, the 2012 Ford Pickup, 2012 Ford F550 Super Duty, 2012 Ford F450 Super Duty, and 2012 Ford Cab & Chassis. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:

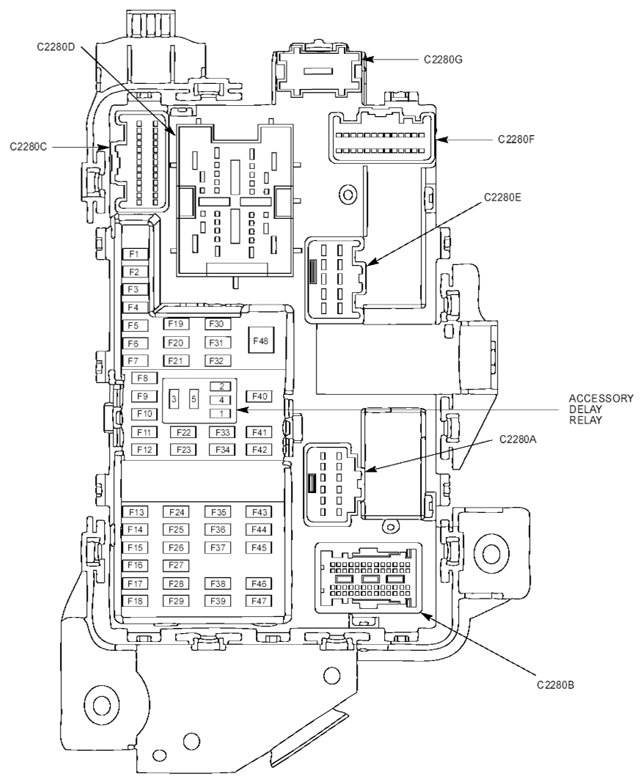

For accessory delay relay identification and location, see Fig 1.
BODY CONTROL MODULE (BCM) RELAY IDENTIFICATION
| RELAY DESCRIPTION |
|---|
| Accessory Delay Relay |
BODY CONTROL MODULE FUSE IDENTIFICATION LEGEND
| Fuse | Amps | Circuits protected |
|---|---|---|
| F1 | 30 | Not used |
| F2 | 15 | Upfitter relay 4 |
| F3 | 30 | Power window motor, passenger side front - with Window One-Touch Up |
| F4 | 10 | Tool link reader, Engine compartment lamp, Front dome lamp - Regular Cab, Interior map / lamps - Super Cab, Crew Cab, Vanity mirror lamps - Super Cab, Crew Cab, Telescoping exterior rear view mirror switch |
| F5 | 20 | Roof opening panel module |
| F6 | 5 | Driver Seat Module (DSM) |
| F7 | 7.5 | Seat control switch, driver side front |
| F8 | 10 | Exterior rear view mirror switch |
| F9 | 10 | Upfitter relay 3 |
| F10 | 10 | Customer access |
| F11 | 10 | Instrument Panel Cluster (IPC) |
| F12 | 15 | Running board lamps, High mounted stoplamp, Backlighting, Front dome lamp - Regular Cab, Interior map / lamps - Super Cab, Crew Cab |
| F13 | 15 | Right front park/turn lamps - turn lamp, Passenger side exterior rear view mirror - turn lamp, Right turn trailer tow relay, Right rear park/stop/turn lamps - turn lamp (wide frame with pickup bed), Right rear lamps - turn lamp (wide frame without pickup bed), Right rear lamps - turn lamp (narrow frame) |
| F14 | 15 | Left front park/turn lamps - turn lamp, Driver side exterior rear view mirror - turn lamp, Left turn trailer tow relay, Left rear park/stop/turn lamps - turn lamp (wide frame with pickup bed), Left rear lamps - turn lamp (wide frame without pickup bed), Left rear lamps - turn lamp (narrow frame) |
| F15 | 15 | High mounted stoplamp, Reversing lamp relay, Reversing lamps (wide frame with pickup bed), Rear lamps - reversing lamp (wide frame without pickup bed) Rear lamps - reversing lamp (narrow frame) |
| F16 | 10 | Right headlamp - low beam |
| F17 | 10 | Left headlamp - low beam |
| F18 | 10 | Brake shift interlock, Passive anti-theft transceiver, Powertrain Control Module (PCM), Keyless entry keypad |
| F19 | 20 | Subwoofer amplifier |
| F20 | 20 | Door latch actuators |
| F21 | 10 | Brake Pedal Position (BPP) switch |
| F22 | 20 | Horn |
| F23 | 15 | Not used |
| F24 | 15 | Data Link Connector (DLC), Tire Pressure Monitor (TPM) module, Steering Column Control Module (SCCM), Power fold mirror relay |
| F25 | 15 | Not used |
| F26 | 5 | Steering Column Control Module (SCCM) |
| F27 | 20 | Audio amplifier |
| F28 | 15 | Ignition switch |
| F29 | 20 | Audio Control Module (ACM), In-dash computer, Accessory Protocol Interface Module (APIM) - with SYNC, Global Position System Module (GPSM) - SYNC without navigation |
| F30 | 15 | Parking lamp trailer tow relay, Side marker lamps, Front park/turn lamps - parking lamp, License plate lamps (wide frame with pickup bed), Rear park/stop/turn lamps - parking lamp (wide frame with pickup bed), Rear lamps - parking lamp (wide frame without pickup bed), Rear lamps - parking lamp (narrow frame), Rear marker lamp assembly - parking lamp (dual rear wheels), Side lamps (dual rear wheels) |
| F31 | 5 | Trailer Brake Control (TBC) module |
| F32 | 15 | Master window control switch - with Window One-Touch Up (Regular Cab, Super Cab), Front power window motors, Passenger window control switch, Telescoping exterior rear view mirror switch, Door lock switches, Roof opening panel module, Auto-dimming interior mirror, DC/AC inverter module |
| F33 | 10 | Restraints Control Module (RCM) |
| F34 | 10 | Not used |
| F35 | 5 | Parking Aid Module (PAM), Trailer Brake Control (TBC) module, Tow haul switch, Telematics module |
| F36 | 10 | Fuel tank selector switch |
| F37 | 10 | Auxiliary Heater Control Module (AHCM) |
| F38 | 10 | Audio Control Module (ACM), In-dash computer |
| F39 | 15 | Headlamps - high beam |
| F40 | 10 | Exterior rear view mirrors - park lamps, Roof marker lamps |
| F41 | 7.5 | Center stack switch assembly |
| F42 | 5 | Not used |
| F43 | 10 | Front wiper relay |
| F44 | 10 | Upfitter switch |
| F45 | 5 | Not used |
| F46 | 10 | HVAC module |
| F47 | 15 | Fog lamps |
| F48 | 30 c.b. | Master window control switch - without Window One-Touch Up, Passenger side window control switch - without Window One-Touch Up, Master window control switch - with Window One-Touch Up (Crew Cab), Overhead console switch assembly - with power sliding rear window |
