Police Option
Police Option
WARNING:
This page is about a different car, the 2015 Ford Taurus. However, it is still accessible from the selected car via links, so may be relevant.

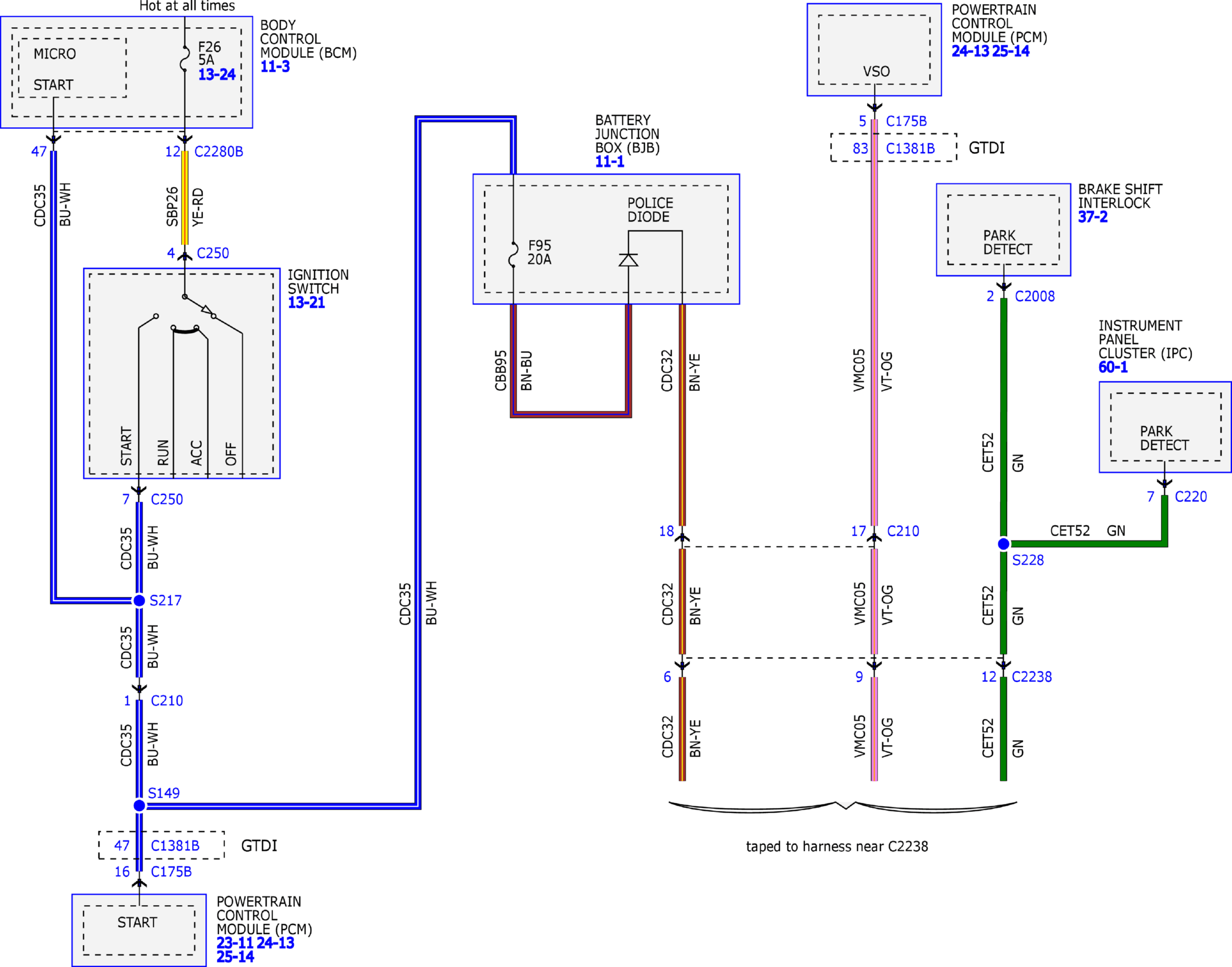

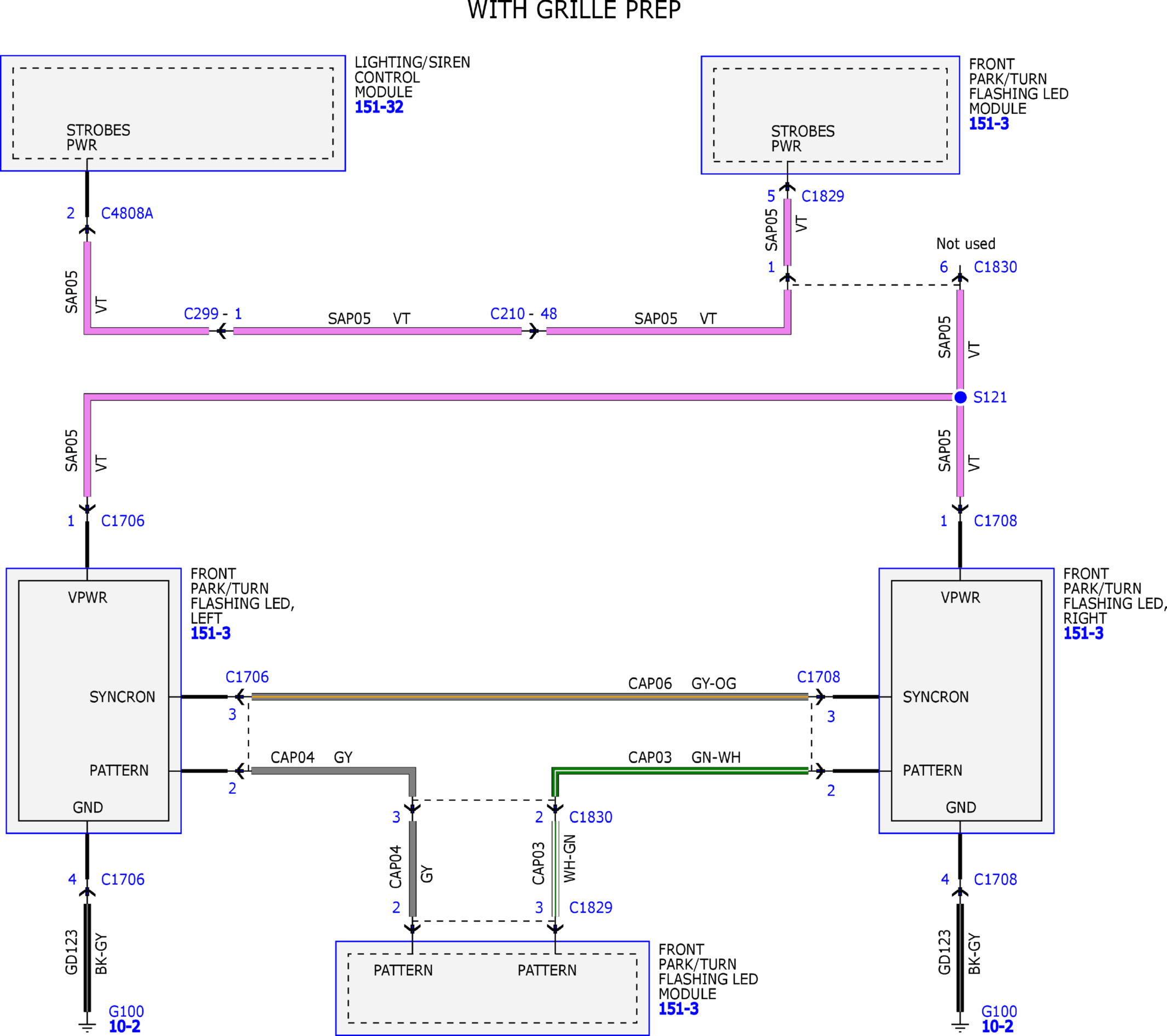

Fig 1: Police Option Wiring Diagram (1 of 20)
Courtesy of FORD MOTOR COMPANY

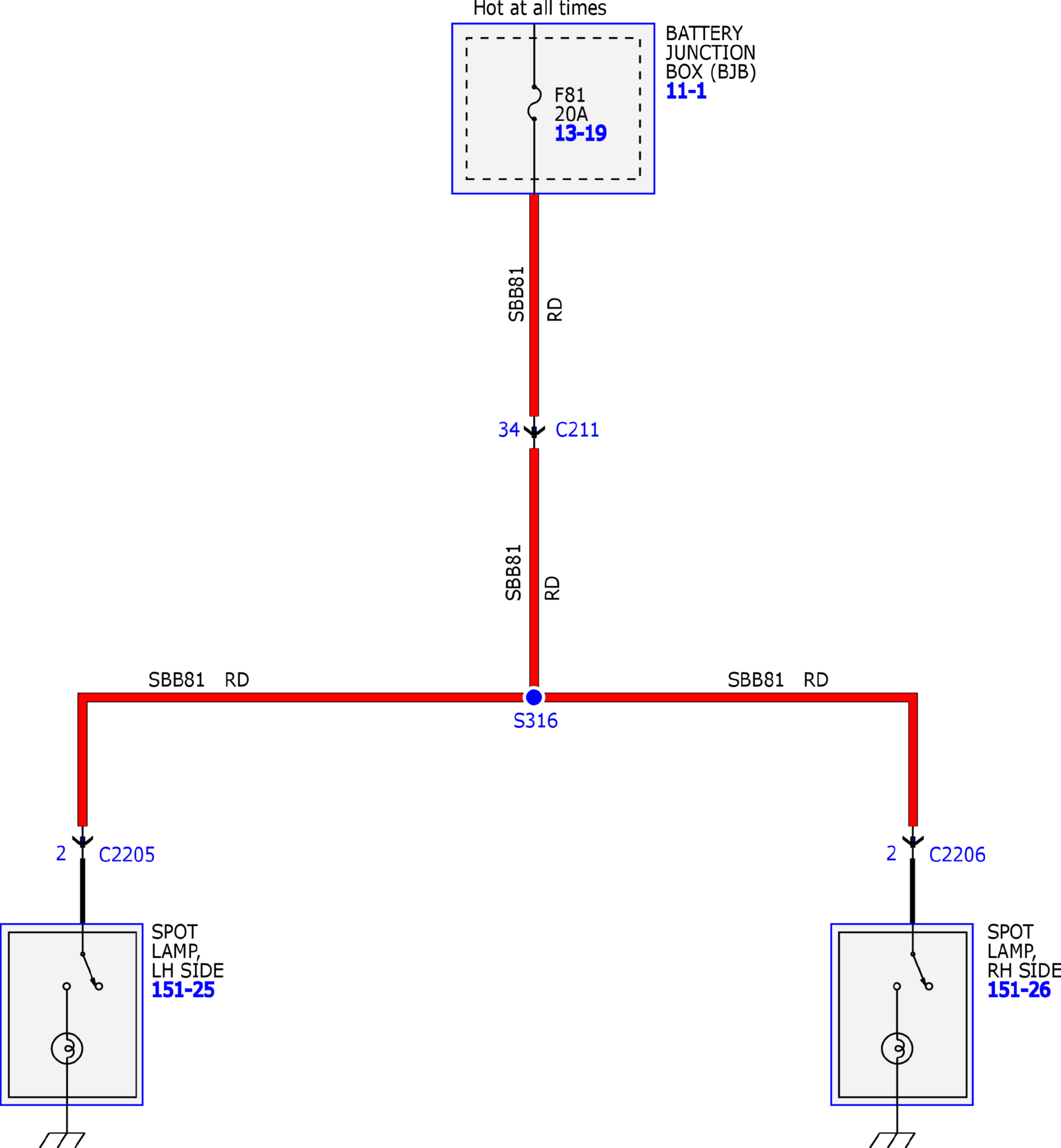

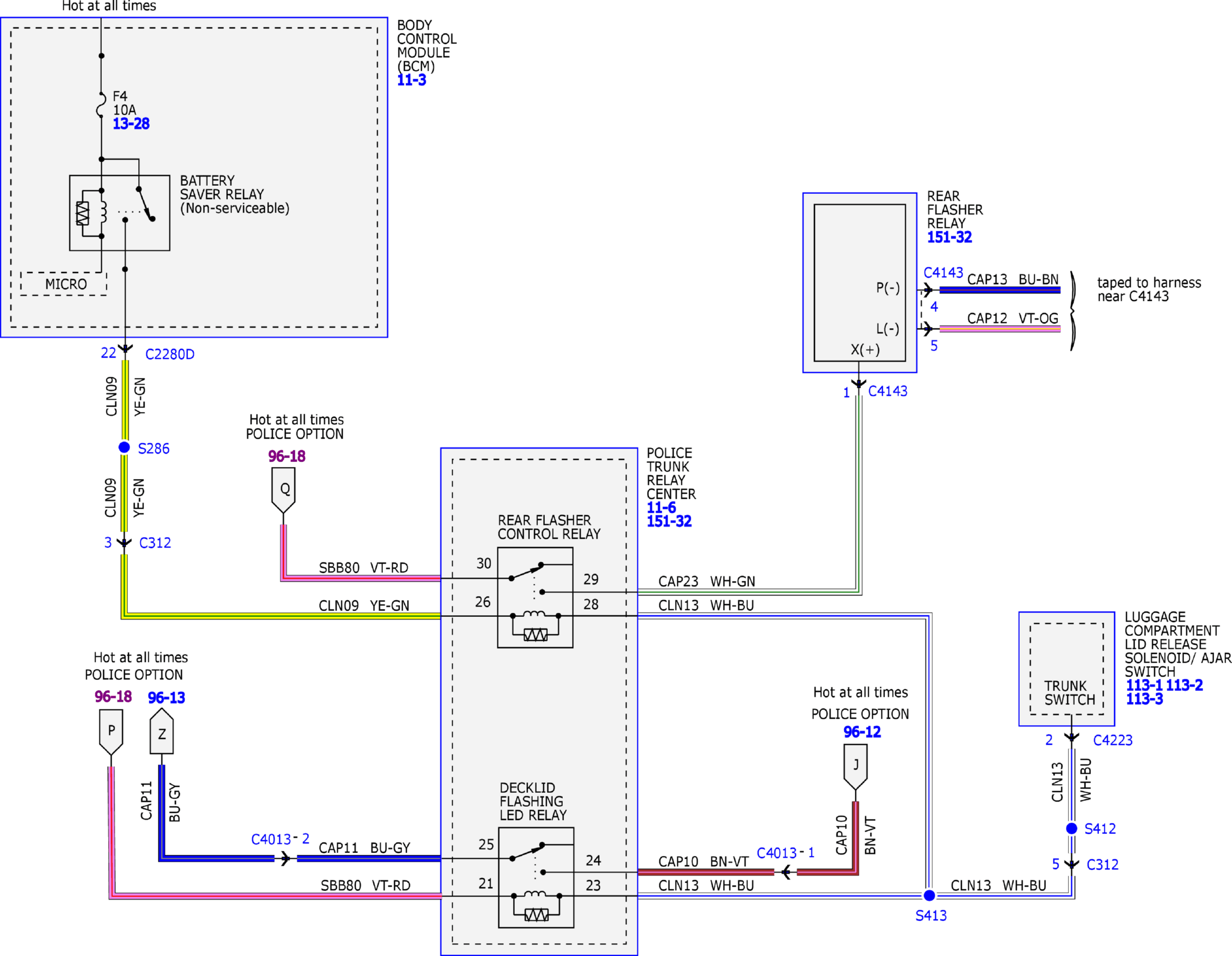

Fig 2: Police Option Wiring Diagram (2 of 20)
Courtesy of FORD MOTOR COMPANY

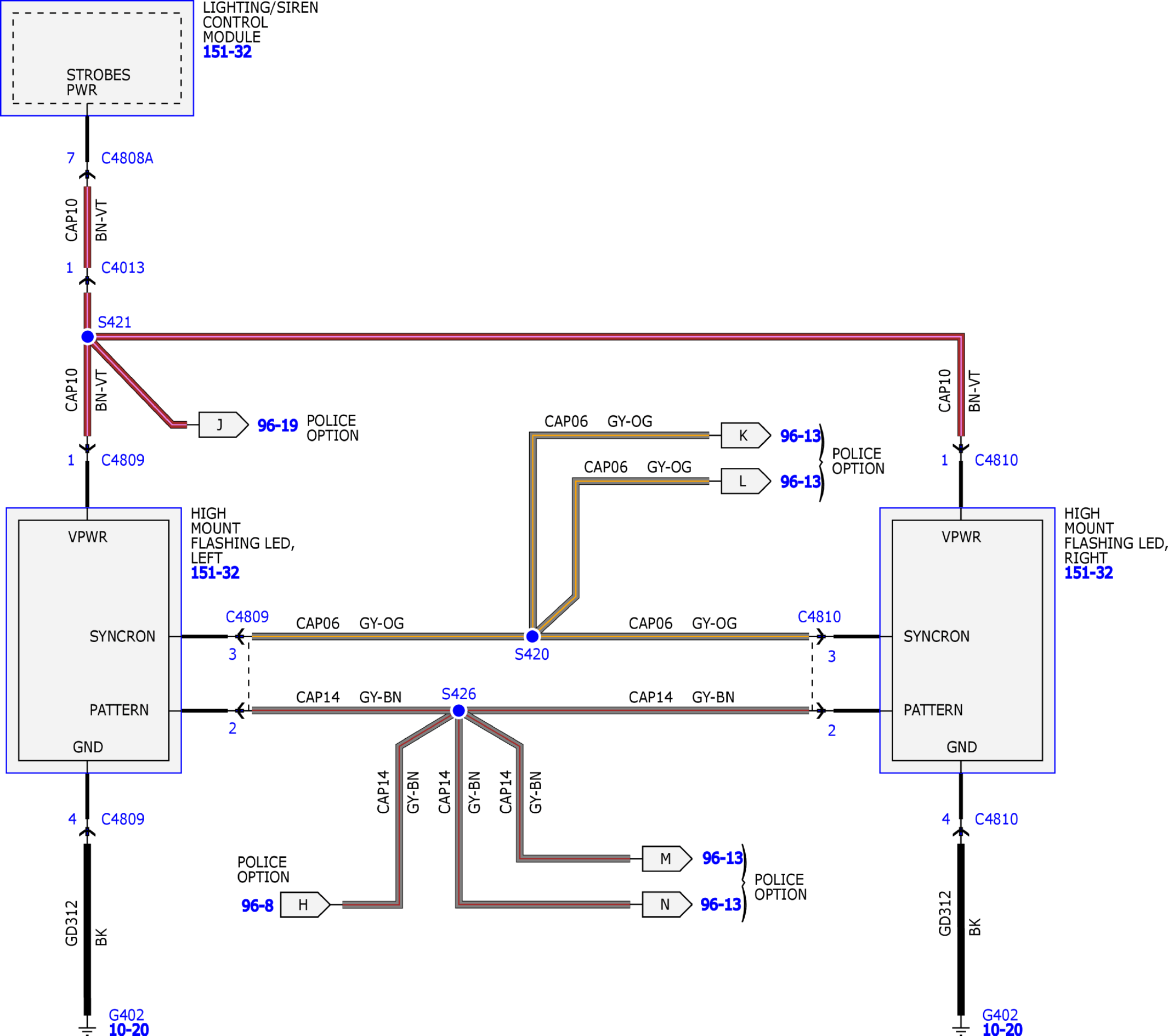

Fig 3: Police Option Wiring Diagram (3 of 20)
Courtesy of FORD MOTOR COMPANY

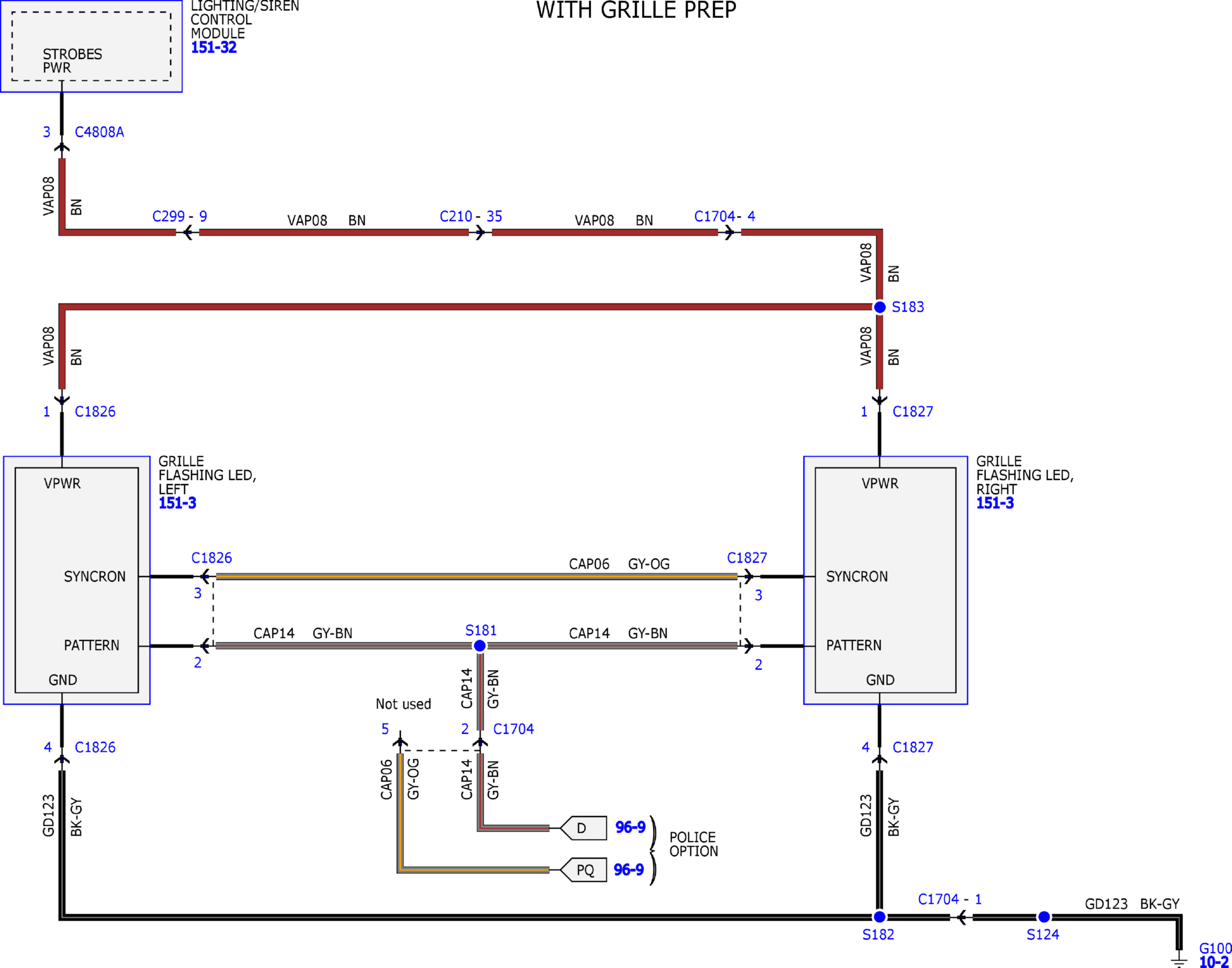

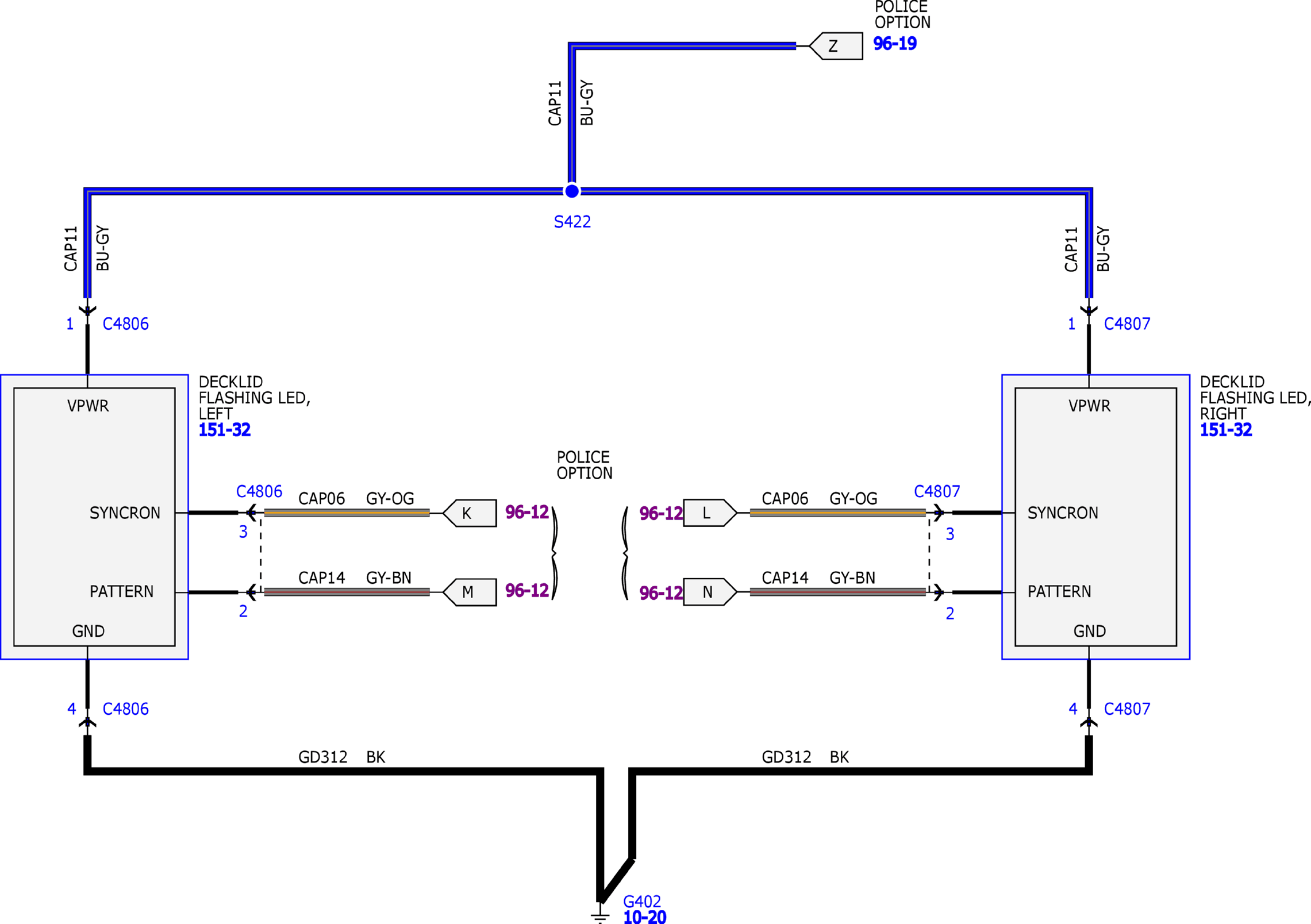

Fig 4: Police Option Wiring Diagram (4 of 20)
Courtesy of FORD MOTOR COMPANY

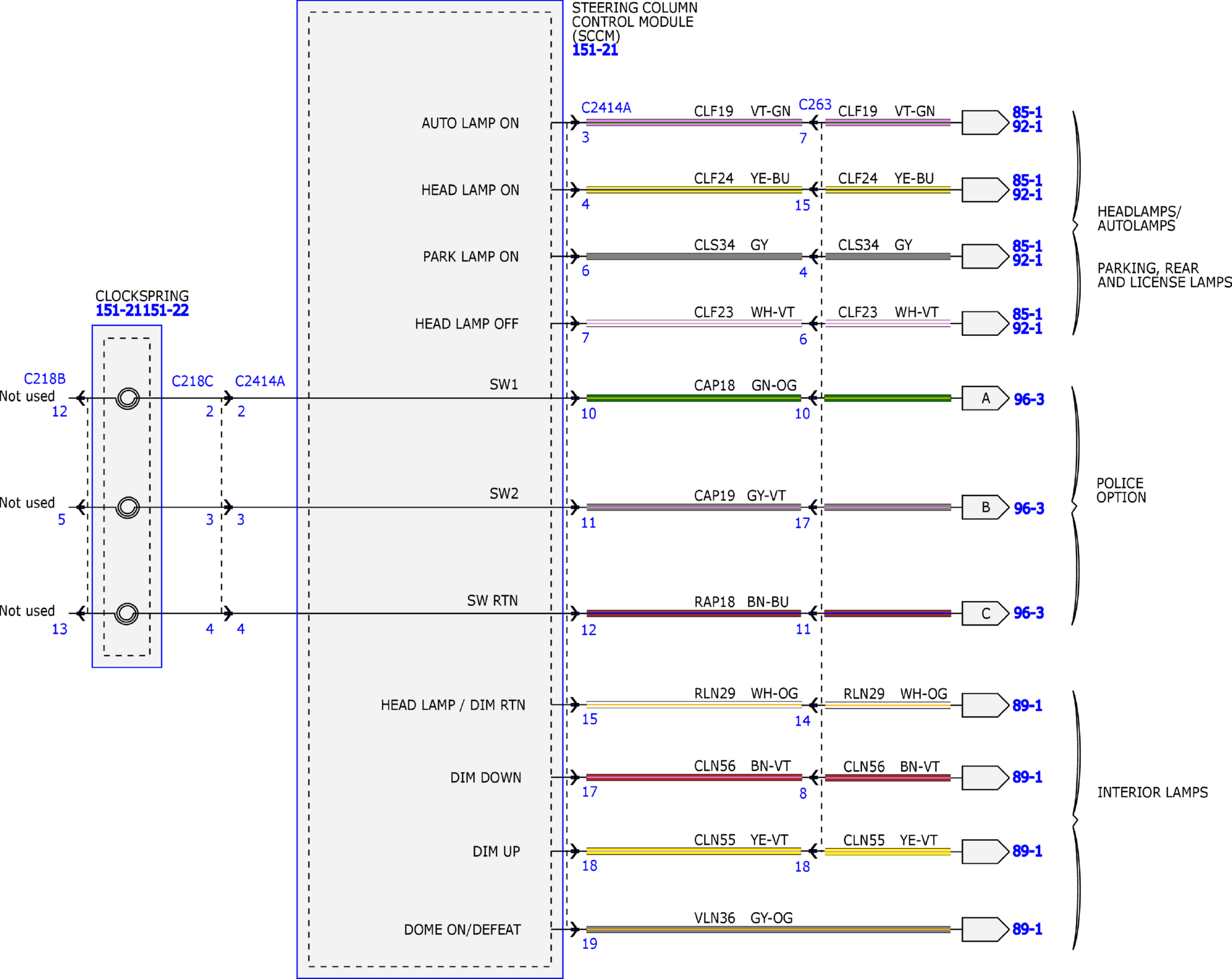

Fig 5: Police Option Wiring Diagram (5 of 20)
Courtesy of FORD MOTOR COMPANY

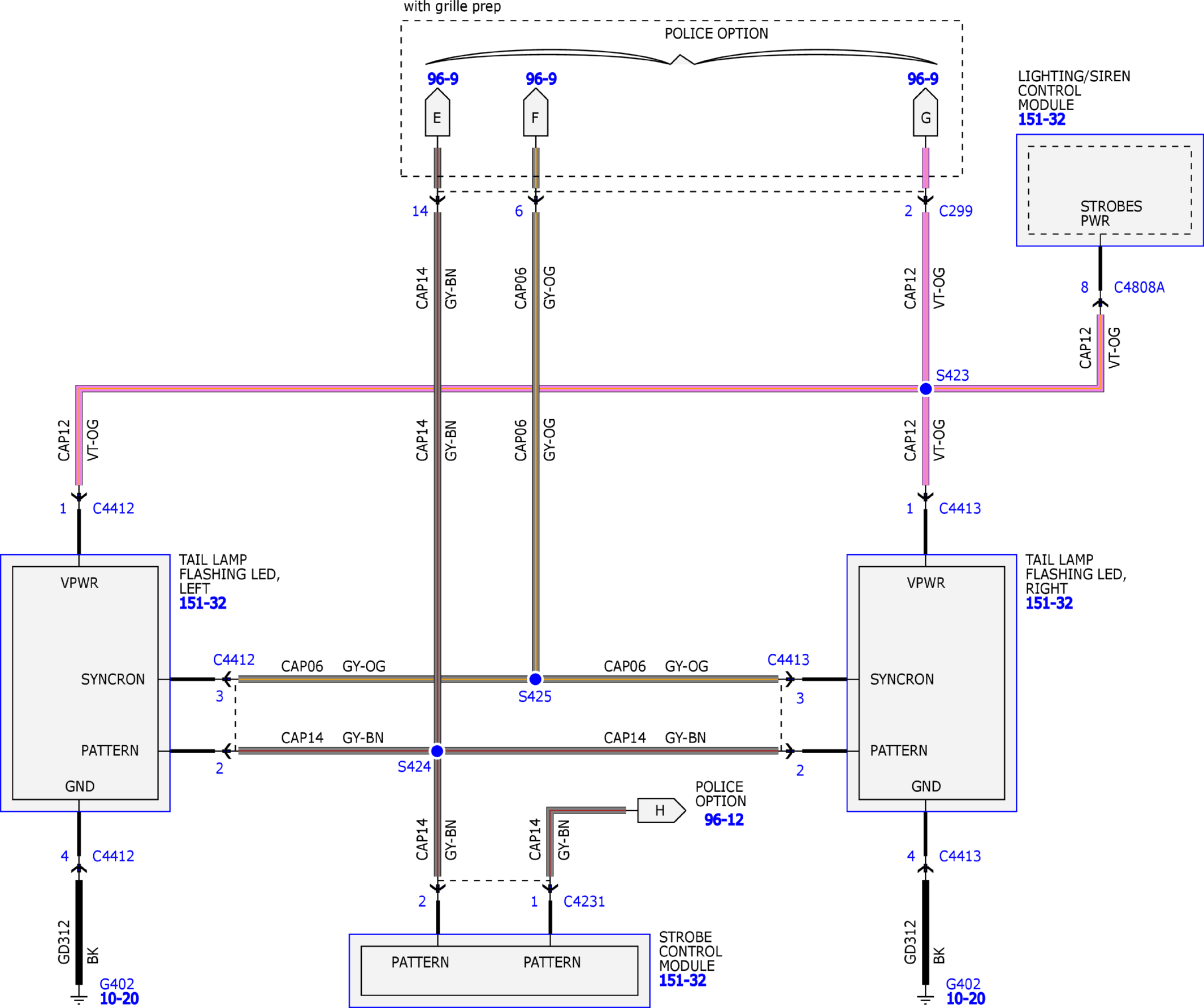

Fig 6: Police Option Wiring Diagram (6 of 20)
Courtesy of FORD MOTOR COMPANY

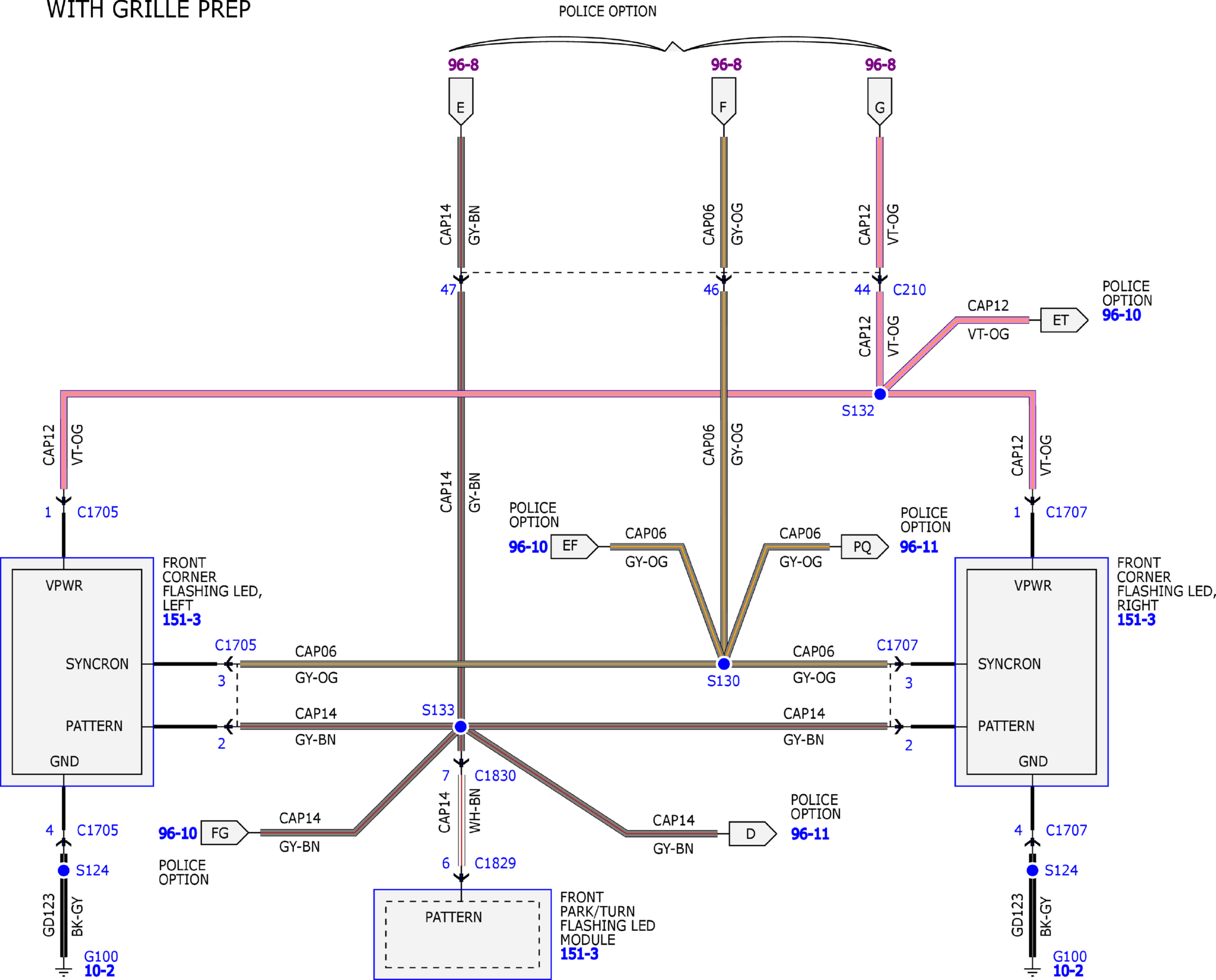

Fig 7: Police Option Wiring Diagram (7 of 20)
Courtesy of FORD MOTOR COMPANY
Fig 8: Police Option Wiring Diagram (8 of 20)
Courtesy of FORD MOTOR COMPANY
Fig 9: Police Option Wiring Diagram (9 of 20)
Courtesy of FORD MOTOR COMPANY
Fig 10: Police Option Wiring Diagram (10 of 20)
Courtesy of FORD MOTOR COMPANY
Fig 11: Police Option Wiring Diagram (11 of 20)
Courtesy of FORD MOTOR COMPANY
Fig 12: Police Option Wiring Diagram (12 of 20)
Courtesy of FORD MOTOR COMPANY
Fig 13: Police Option Wiring Diagram (13 of 20)
Courtesy of FORD MOTOR COMPANY
Fig 14: Police Option Wiring Diagram (14 of 20)
Courtesy of FORD MOTOR COMPANY
Fig 15: Police Option Wiring Diagram (15 of 20)
Courtesy of FORD MOTOR COMPANY
Fig 16: Police Option Wiring Diagram (16 of 20)
Courtesy of FORD MOTOR COMPANY
Fig 17: Police Option Wiring Diagram (17 of 20)
Courtesy of FORD MOTOR COMPANY
Fig 18: Police Option Wiring Diagram (18 of 20)
Courtesy of FORD MOTOR COMPANY
Fig 19: Police Option Wiring Diagram (19 of 20)
Courtesy of FORD MOTOR COMPANY
Fig 20: Police Option Wiring Diagram (20 of 20)
Courtesy of FORD MOTOR COMPANY
