Transmission Cooling - Component Location
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.

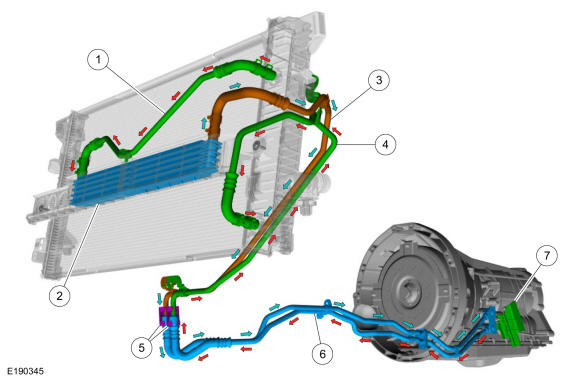

2.7L EcoBoost
| Item | Description |
|---|---|
| 1 | Radiator in-tank transmission fluid cooler-to-auxiliary transmission fluid cooler hose |
| 2 | Auxiliary transmission fluid cooler |
| 3 | Auxiliary transmission fluid cooler outlet hose |
| 4 | Radiator in-tank transmission fluid cooler inlet hose |
| 5 | Transmission fluid cooler tube secondary latches |
| 6 | Transmission fluid cooler tube assembly |
| 7 | Heat shield |

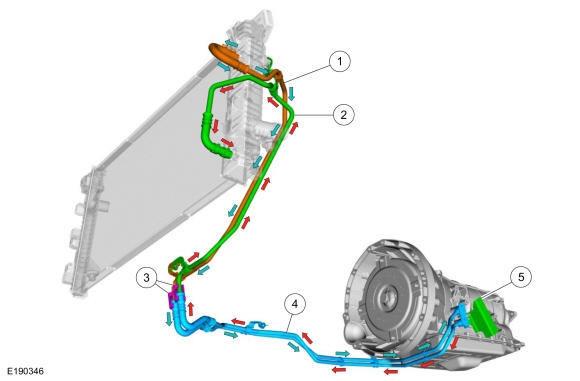

3.5L Duratec, 3.5L EcoBoost Without Auxiliary Cooler
| Item | Description |
|---|---|
| 1 | Radiator in-tank transmission fluid cooler outlet hose |
| 2 | Radiator in-tank transmission fluid cooler inlet hose |
| 3 | Transmission fluid cooler tube secondary latches |
| 4 | Transmission fluid cooler tube assembly |
| 5 | Heat shield |

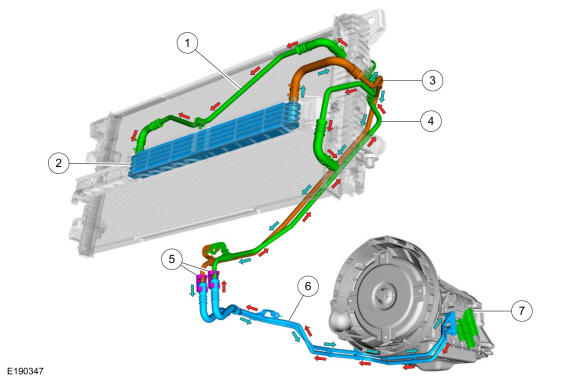

3.5L Duratec, 3.5L EcoBoost With Auxiliary Cooler
| Item | Description |
|---|---|
| 1 | Radiator in-tank transmission fluid cooler-to-auxiliary transmission fluid cooler hose |
| 2 | Auxiliary transmission fluid cooler |
| 3 | Auxiliary transmission fluid cooler outlet hose |
| 4 | Radiator in-tank transmission fluid cooler inlet hose |
| 5 | Transmission fluid cooler tube secondary latches |
| 6 | Transmission fluid cooler tube assembly |
| 7 | Heat shield |

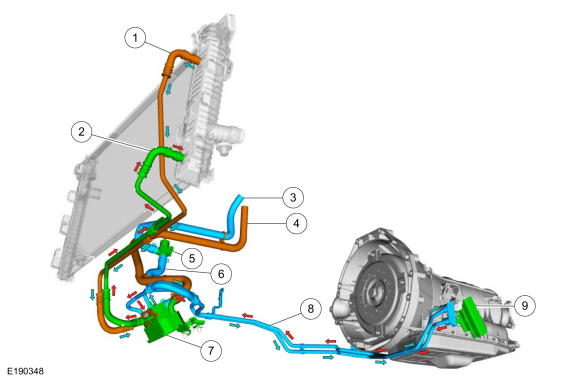

5.0L 32V Ti-VCT with Radiator In-Tank Cooler
| Item | Description |
|---|---|
| 1 | Radiator in-tank transmission fluid cooler outlet hose |
| 2 | Radiator in-tank transmission fluid cooler inlet hose |
| 3 | Transmission fluid warmer coolant outlet hose |
| 4 | Transmission fluid warmer coolant inlet hose |
| 5 | Transmission fluid warmer coolant control valve |
| 6 | Transmission fluid warmer-to-coolant shut-off valve hose |
| 7 | Transmission fluid warmer |
| 8 | Transmission fluid cooler tube assembly |
| 9 | Heat shield |

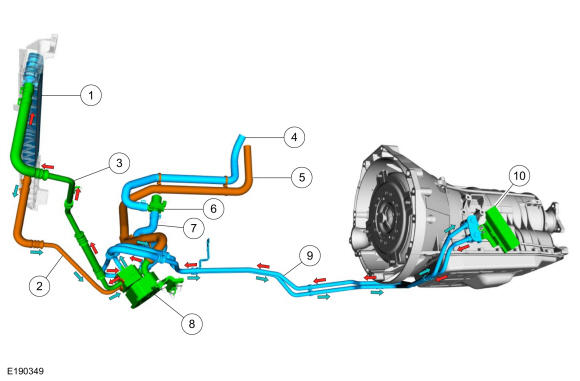

5.0L 32V Ti-VCT with External (Auxiliary) Cooler
| Item | Description |
|---|---|
| 1 | Transmission fluid cooler |
| 2 | Transmission fluid cooler outlet hose |
| 3 | Transmission fluid cooler inlet hose |
| 4 | Transmission fluid warmer coolant outlet hose |
| 5 | Transmission fluid warmer coolant inlet hose |
| 6 | Transmission fluid warmer coolant control valve |
| 7 | Transmission fluid warmer-to-coolant shut-off valve hose |
| 8 | Transmission fluid warmer |
| 9 | Transmission fluid cooler tube assembly |
| 10 | Heat shield |
