Electronic Engine Controls - Component Location
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.

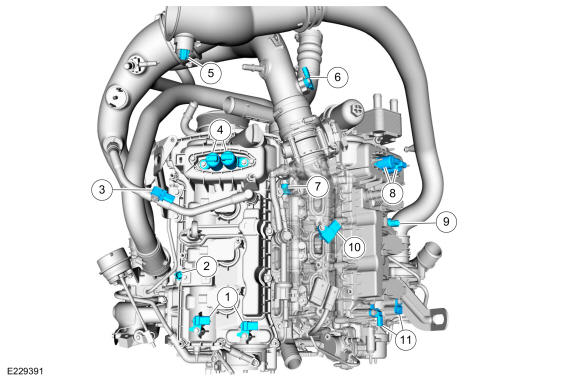

Electronic Engine Controls- Upper
| Item | Description |
|---|---|
| 1 | Left hand CMP sensors |
| 2 | CHT sensor |
| 3 | Crankcase Pressure Sensor |
| 4 | Left hand VCT oil control solenoids |
| 5 | IAT sensor |
| 6 | Turbocharger Boost Pressure (TCBP) Charge Air Cooler (CAC) Temperature sensor |
| 7 | FRP sensor |
| 8 | Right hand VCT oil control solenoids |
| 9 | EOP sensor |
| 10 | MAP sensor |
| 11 | Right hand CMP sensors |

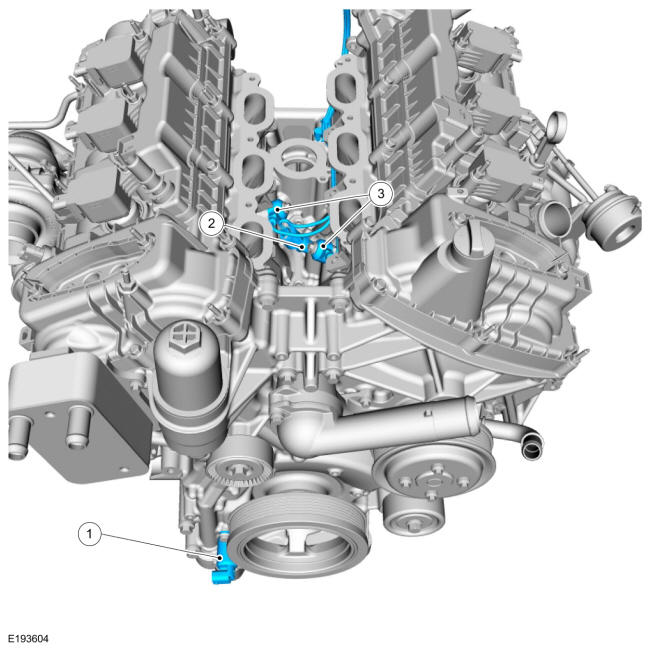

Electronic Engine Controls- Front
| Item | Description |
|---|---|
| 1 | Oil pressure control solenoid |
| 2 | ECT sensor |
| 3 | KS |

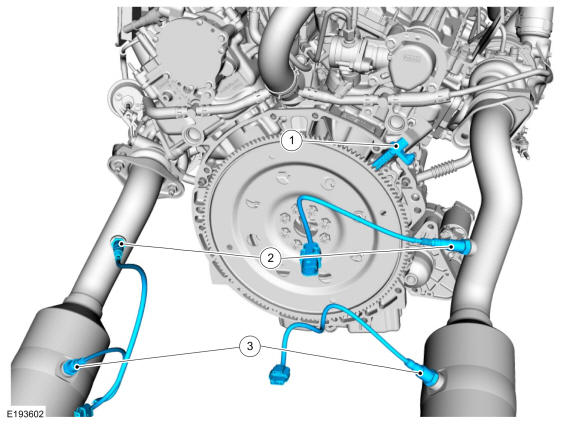

Electronic Engine Controls - Rear
| Item | Description |
|---|---|
| 1 | CKP sensor |
| 2 | HO2S |
| 3 | Catalyst monitor sensors |
Turbocharger Bypass Valve
| Item | Description |
|---|---|
| 1 | TC bypass valve |
Electronic Engine Controls - Fuel
| Item | Description |
|---|---|
| 1 | Fuel Pressure Sensor |

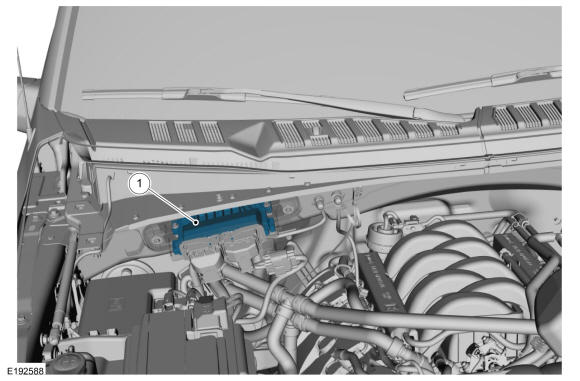

Powertrain Control Module (PCM)
| Item | Description |
|---|---|
| 1 | PCM |
