Engine Component View
WARNING: This page is about a different car, the 2015 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.

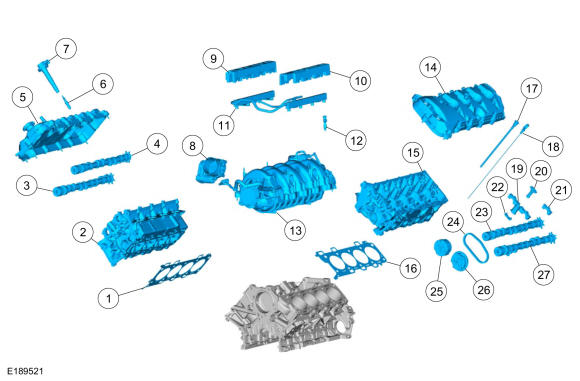

Engine - Upper Components
| Item | Part Number | Description |
|---|---|---|
| 1 | 6051 | RH cylinder head gasket |
| 2 | 6049 | RH cylinder head |
| 3 | 6A272 | RH exhaust camshaft |
| 4 | 6A270 | RH intake camshaft |
| 5 | 6582 | RH valve cover |
| 6 | 12405 | Spark plug (8 required) |
| 7 | 12029 | Ignition coil on plug (8 required) |
| 8 | 9F991 | Throttle body |
| 9 | 6P013 | RH fuel injector insulator shield |
| 10 | 6P013 | LH fuel injector insulator shield |
| 11 | 9F792 | Fuel rail |
| 12 | 9F593 | Fuel injector (8 required) |
| 13 | 9424 | Intake manifold |
| 14 | 6582 | LH valve cover |
| 15 | 6049 | LH cylinder head |
| 16 | 6051 | LH cylinder head gasket |
| 17 | 6754 | Oil indicator tube |
| 18 | 6750 | Oil indicator |
| 19 | - | Camshaft bearing cap (part of 6049) (2 required) |
| 20 | 6K254 | Secondary tensioner (2 required) |
| 21 | - | Camshaft bearing cap (part of 6049) (16 required) |
| 22 | 6K297 | Secondary tensioner shoe (2 required) |
| 23 | 6A271 | LH intake camshaft |
| 24 | 6268 | Secondary timing chain (2 required) |
| 25 | 6256 | Intake camshaft Variable Camshaft Timing (VCT) (2 required) |
| 26 | 6C525 | Exhaust camshaft Variable Camshaft Timing (VCT) (2 required) |
| 27 | 6A273 | LH exhaust camshaft |

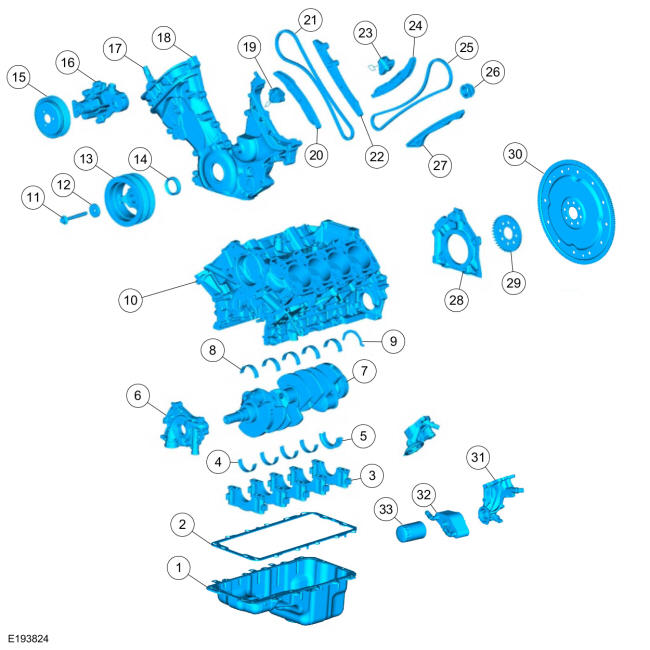

Engine - Lower Components
| Item | Part Number | Description |
|---|---|---|
| 1 | 6675 | Oil pan |
| 2 | 6C878 | Oil pan baffle and gasket |
| 3 | - | Crankshaft main bearing cap (part of 6010) (5 required) |
| 4 | 6A338 | Crankshaft lower main bearing (4 required) |
| 5 | 6A339 | Crankshaft lower thrust main bearing |
| 6 | 6600 | Oil pump |
| 7 | 6303 | Crankshaft |
| 8 | 6333 | Crankshaft upper main bearing (5 required) |
| 9 | 6A341 | Thrust washer |
| 10 | 6010 | Cylinder block |
| 11 | 6A340 | Crankshaft pulley bolt |
| 12 | N807033 | Crankshaft pulley washer |
| 13 | 6316 | Crankshaft pulley |
| 14 | 6700 | Crankshaft front oil seal |
| 15 | 8509 | Coolant pump pulley |
| 16 | 8501 | Coolant pump |
| 17 | 6B297 | Variable Camshaft Timing (VCT) variable force solenoid (4 required) |
| 18 | 6019 | Engine front cover |
| 19 | 6L266 | RH primary timing chain tensioner |
| 20 | 6K255 | RH timing chain tensioner arm |
| 21 | 6268 | RH primary timing chain |
| 22 | 6M256 | RH timing chain guide |
| 23 | 6L266 | LH primary timing chain tensioner |
| 24 | 6K255 | LH timing chain tensioner arm |
| 25 | 6268 | LH primary timing chain |
| 26 | 6306 | Crankshaft sprocket |
| 27 | 6B274 | LH timing chain guide |
| 28 | 6K318 | Crankshaft rear seal retainer plate |
| 29 | 12A227 | Crankshaft sensor ring |
| 30 | 6375 | Flexplate (automatic transmission) |
| 31 | 6881 | Oil filter adapter |
| 32 | 6A642 | Oil cooler |
| 33 | 6731 | Oil filter |
