WARNING: This page is about a different car, the 2015 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.

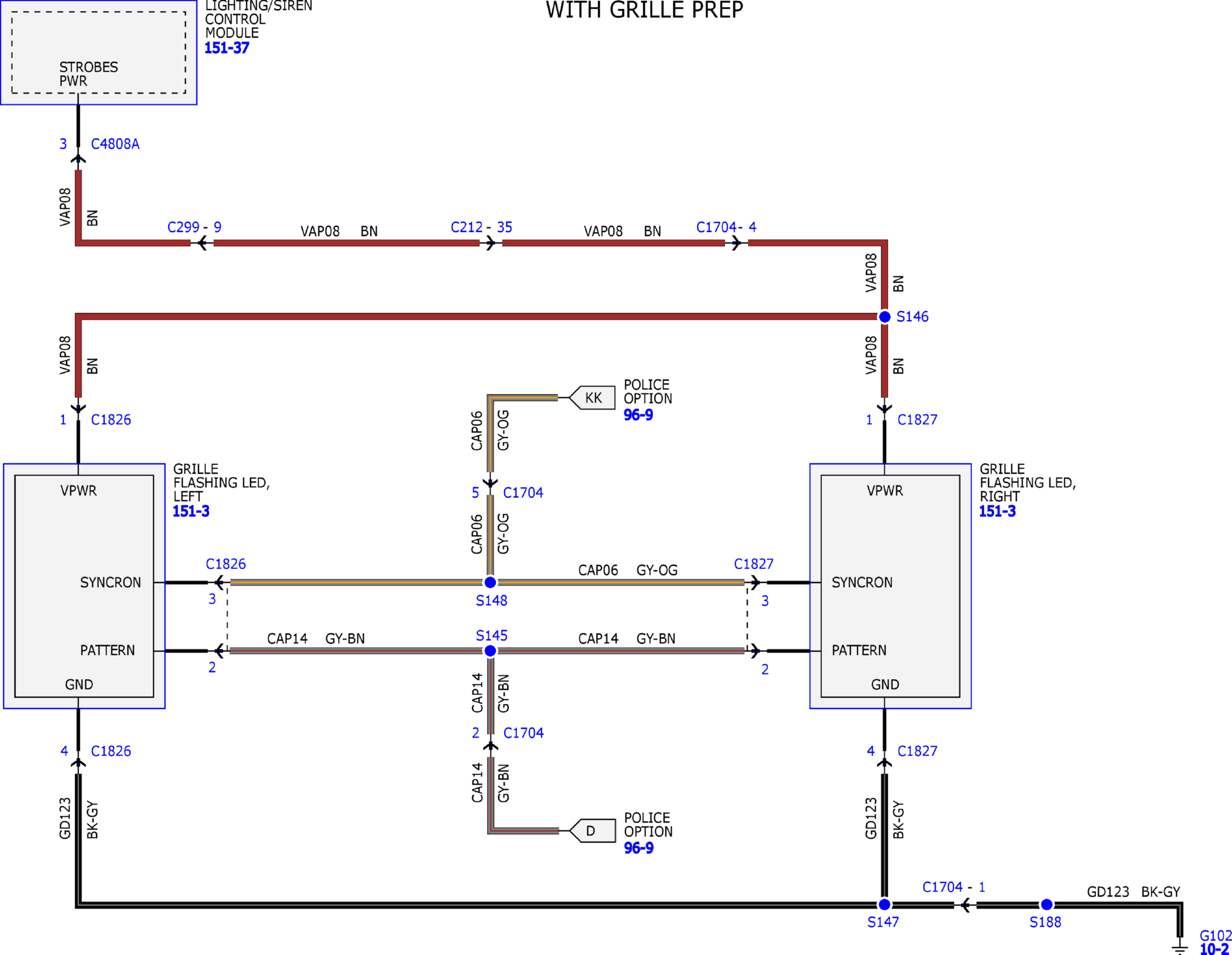

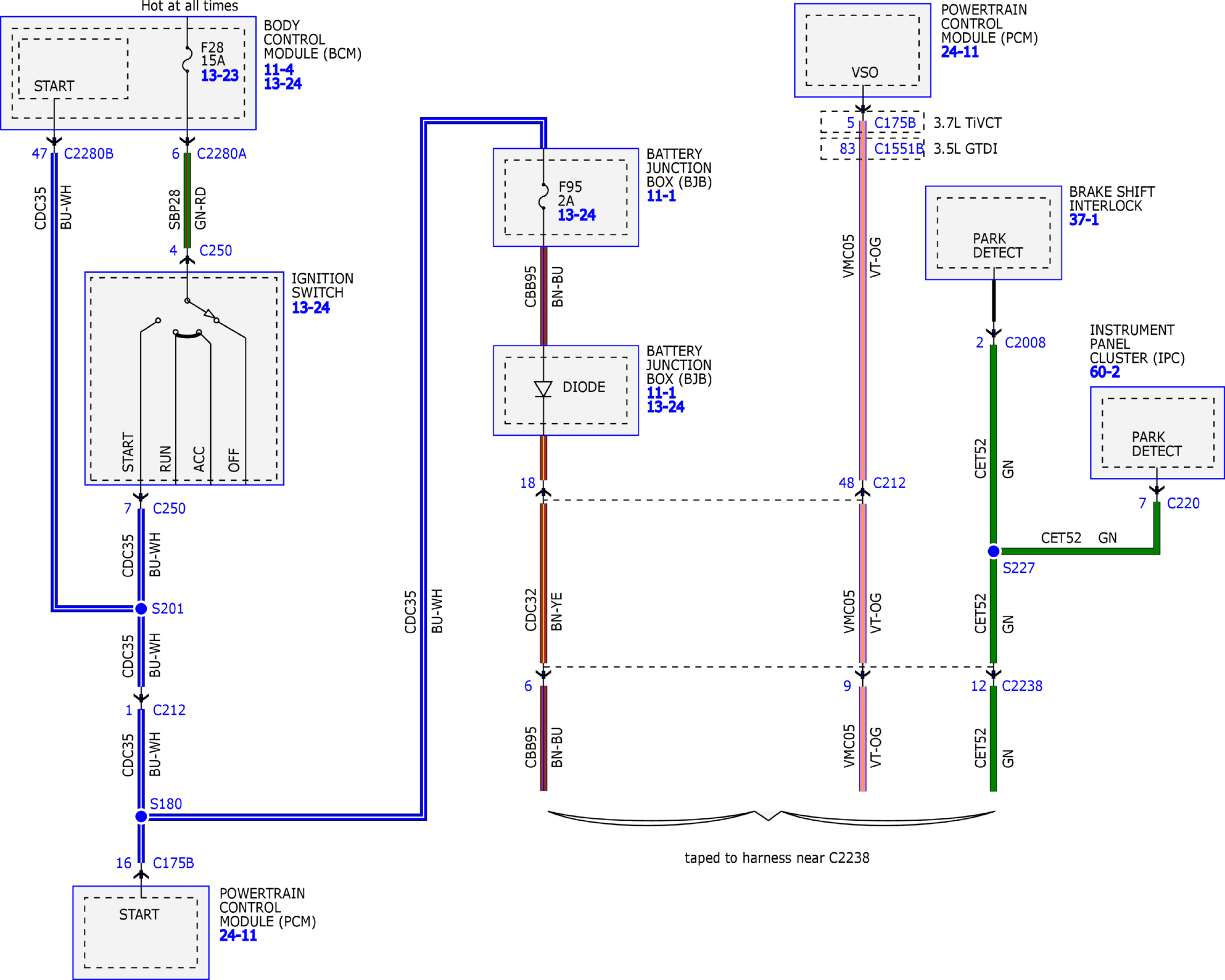

Fig 1: Police Option System Wiring Diagrams (1 Of 18)
Courtesy of FORD MOTOR COMPANY

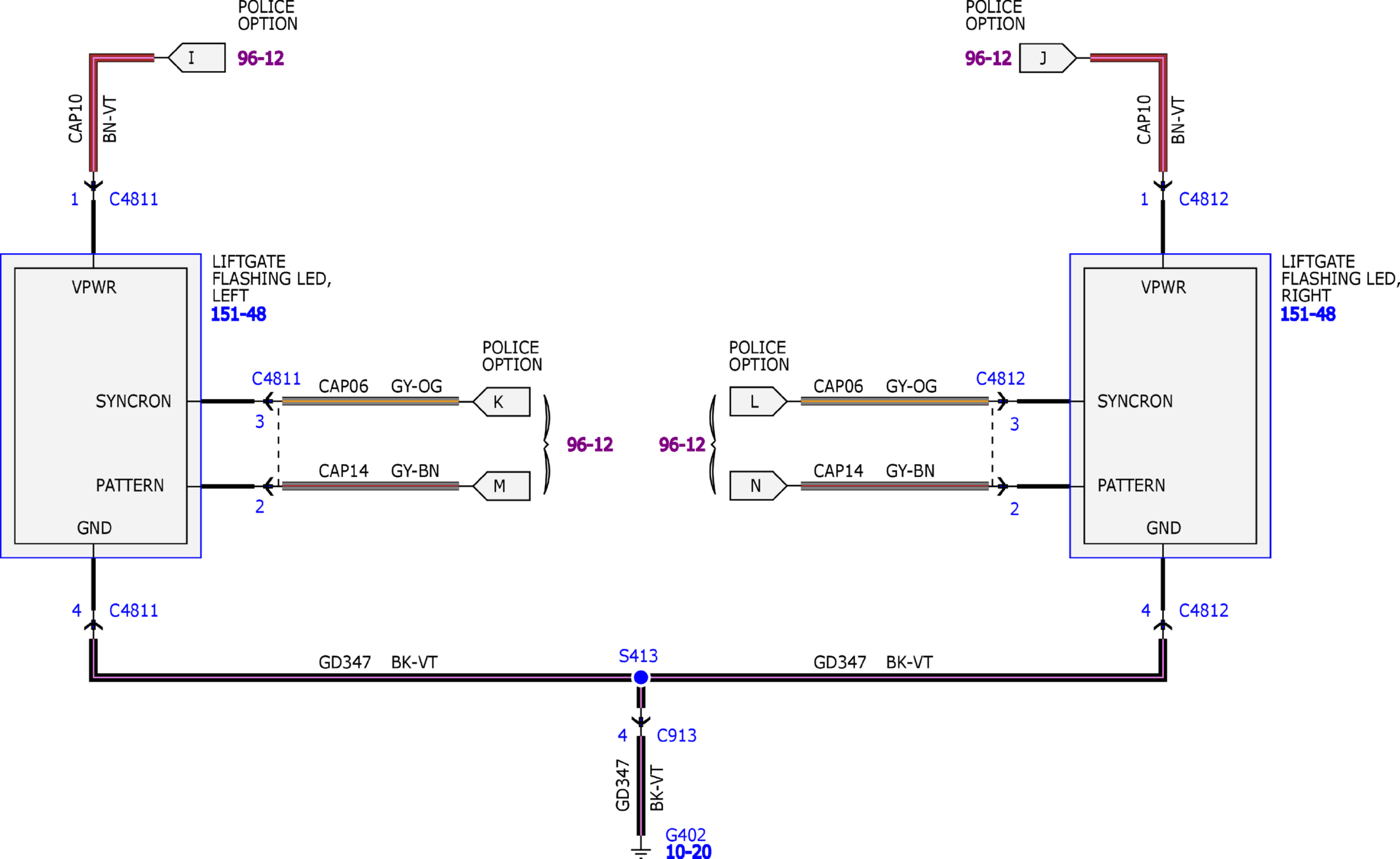

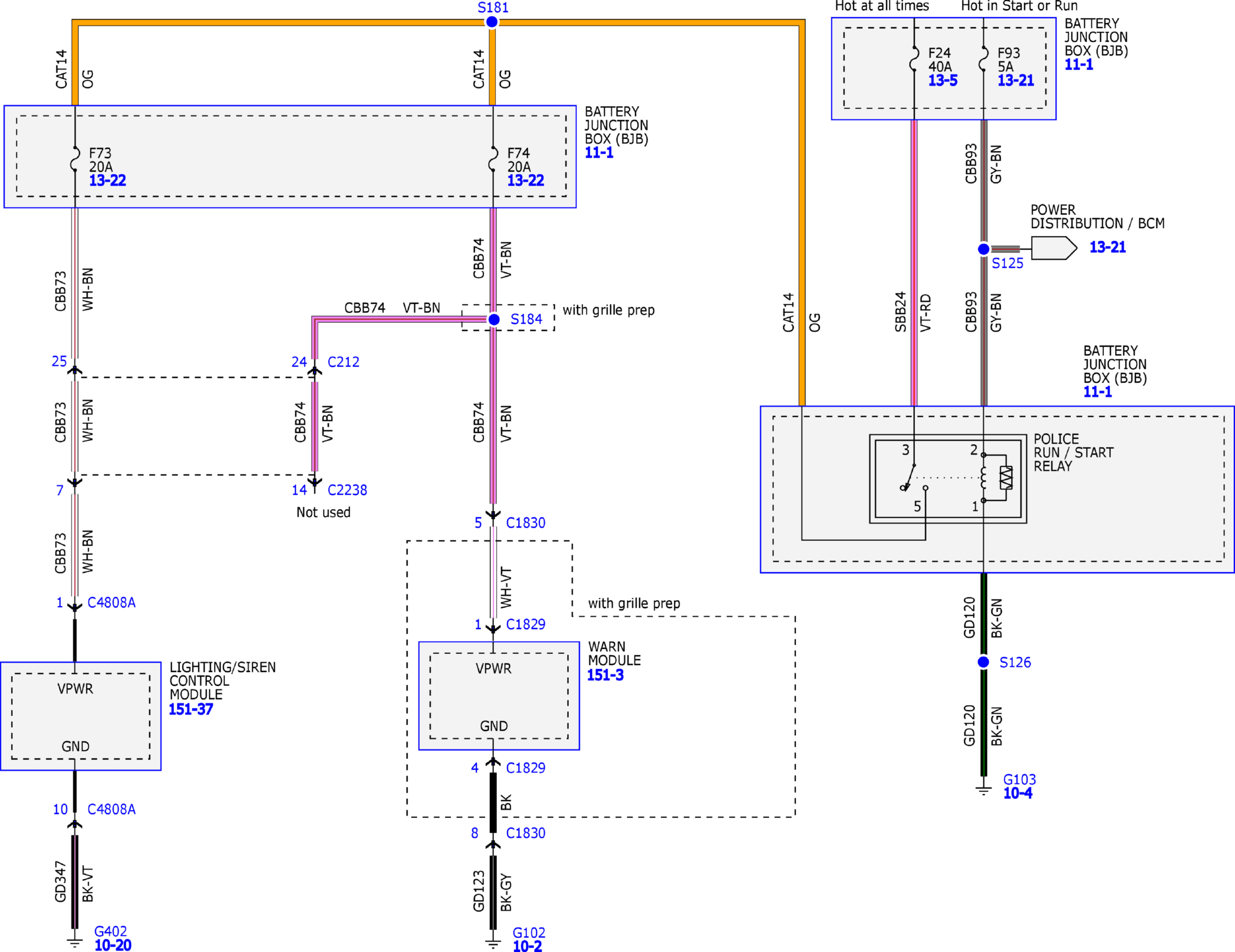

Fig 2: Police Option System Wiring Diagrams (2 Of 18)
Courtesy of FORD MOTOR COMPANY

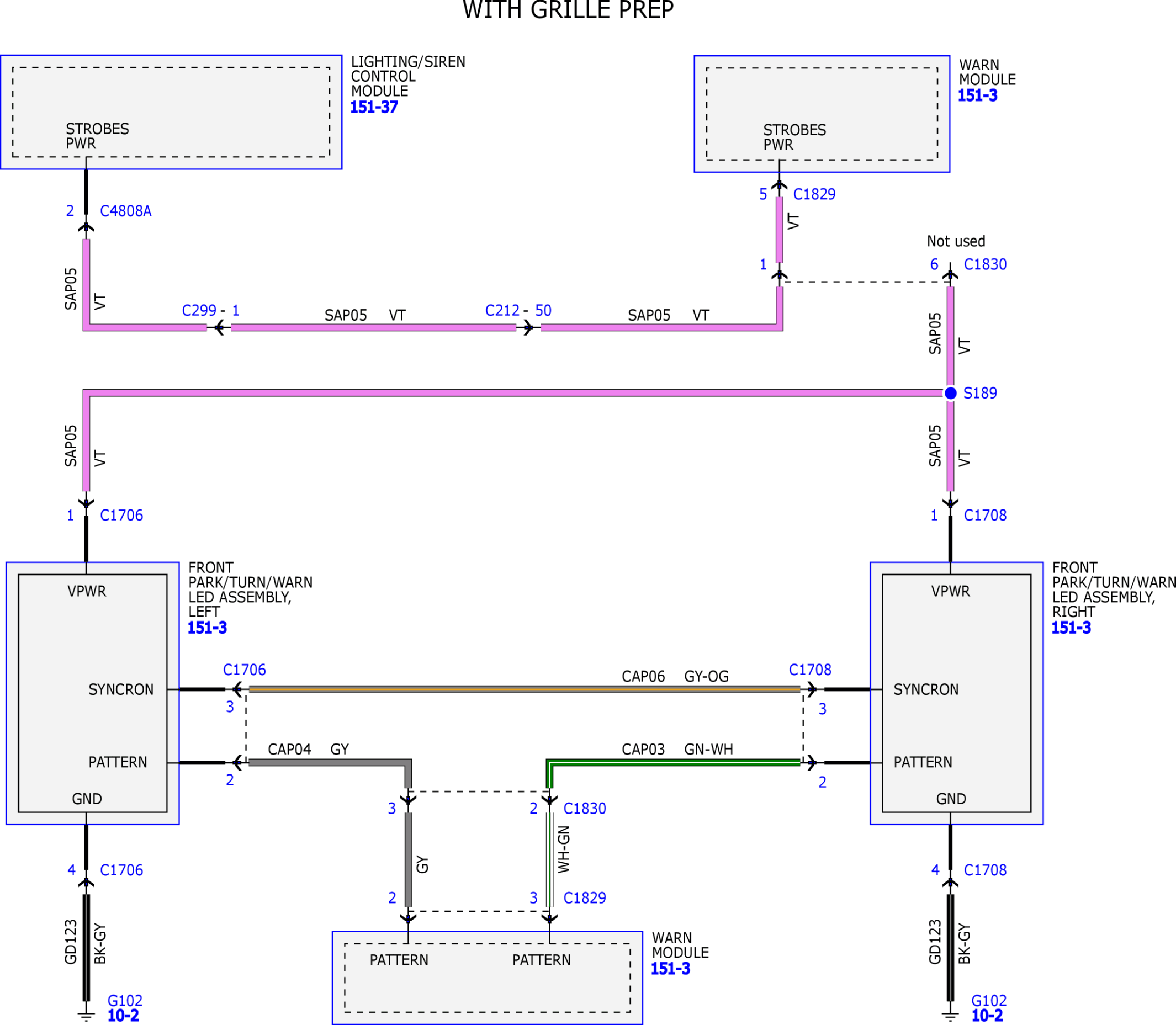

Fig 3: Police Option System Wiring Diagrams (3 Of 18)
Courtesy of FORD MOTOR COMPANY

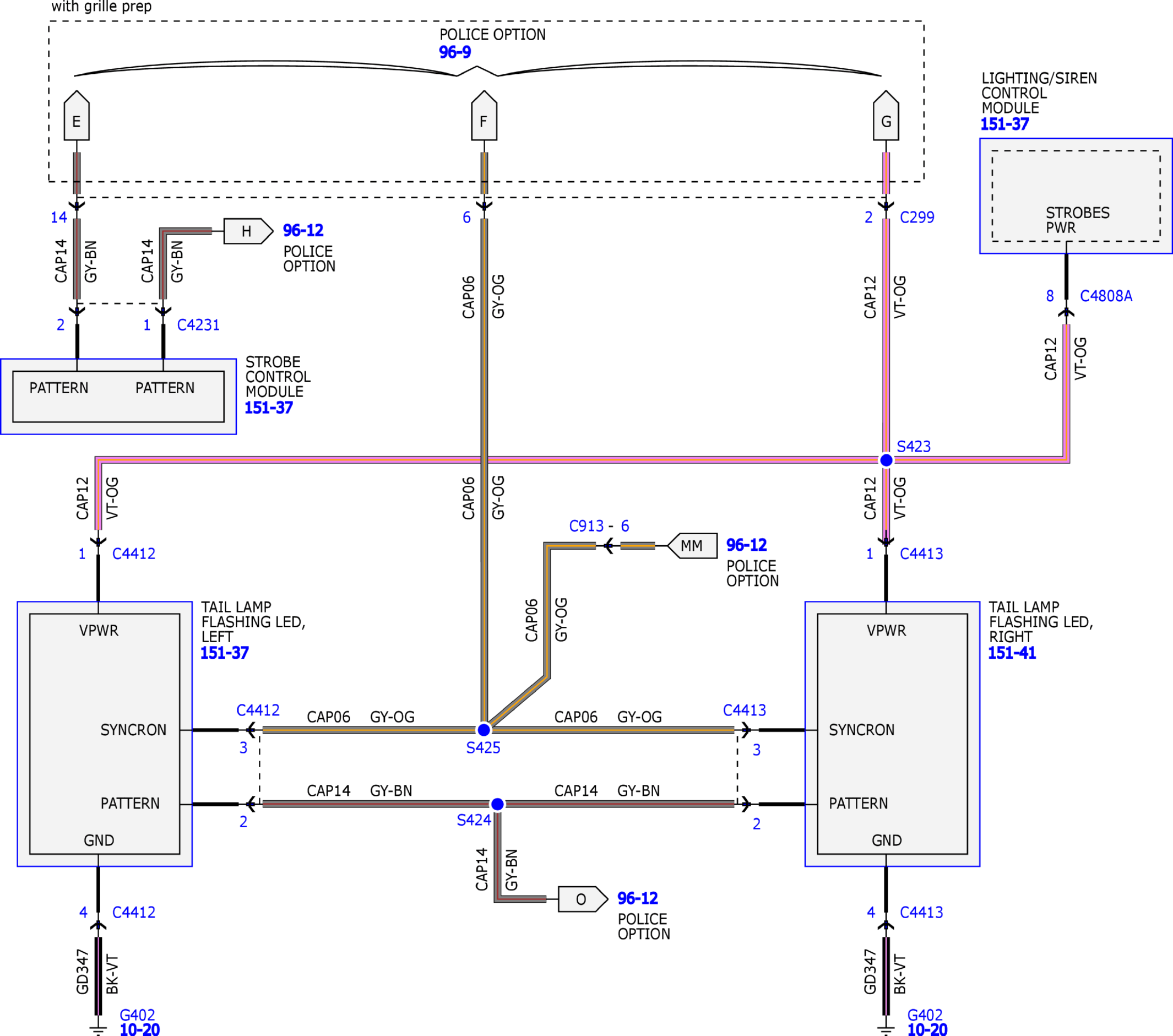

Fig 4: Police Option System Wiring Diagrams (4 Of 18)
Courtesy of FORD MOTOR COMPANY

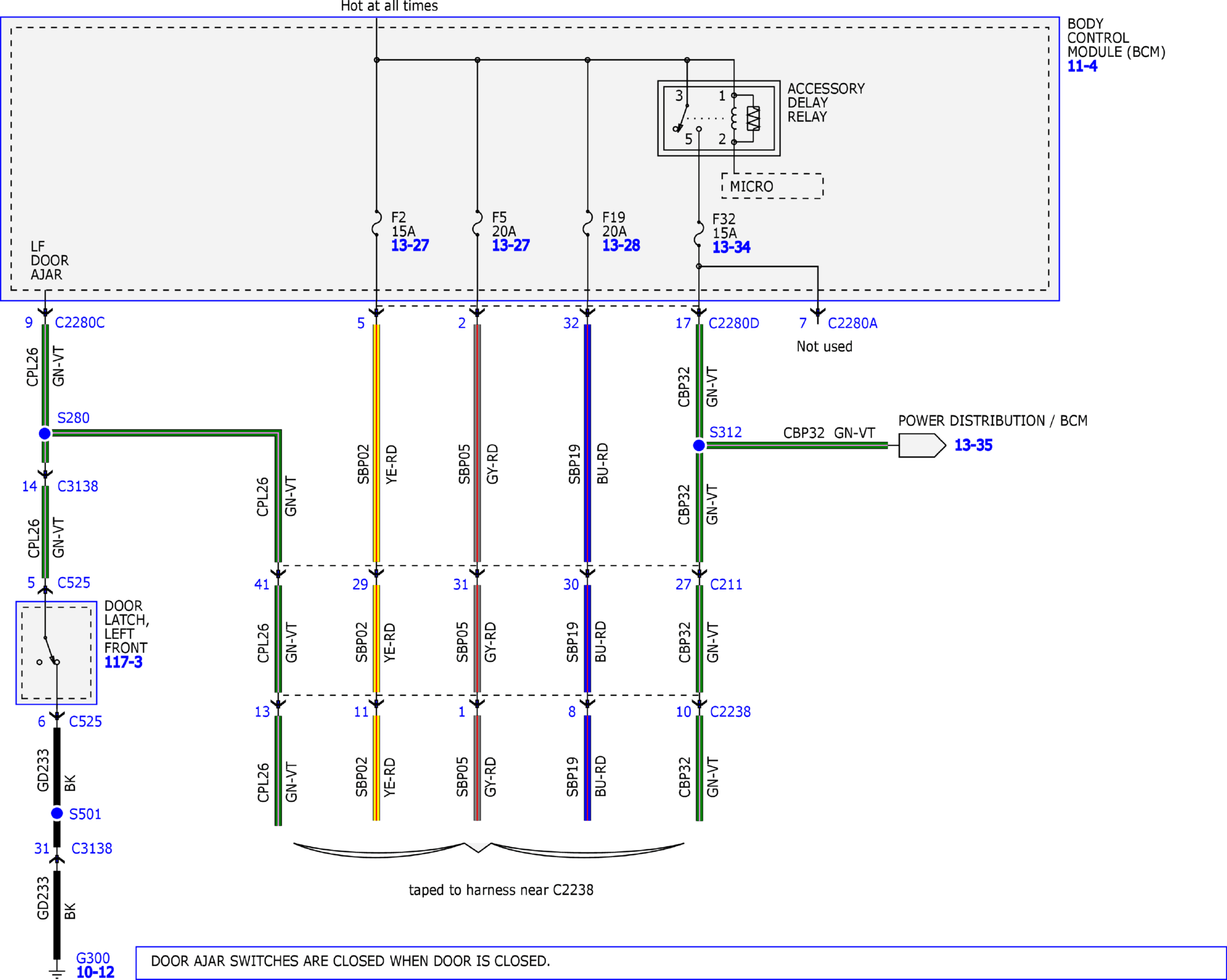

Fig 5: Police Option System Wiring Diagrams (5 Of 18)
Courtesy of FORD MOTOR COMPANY

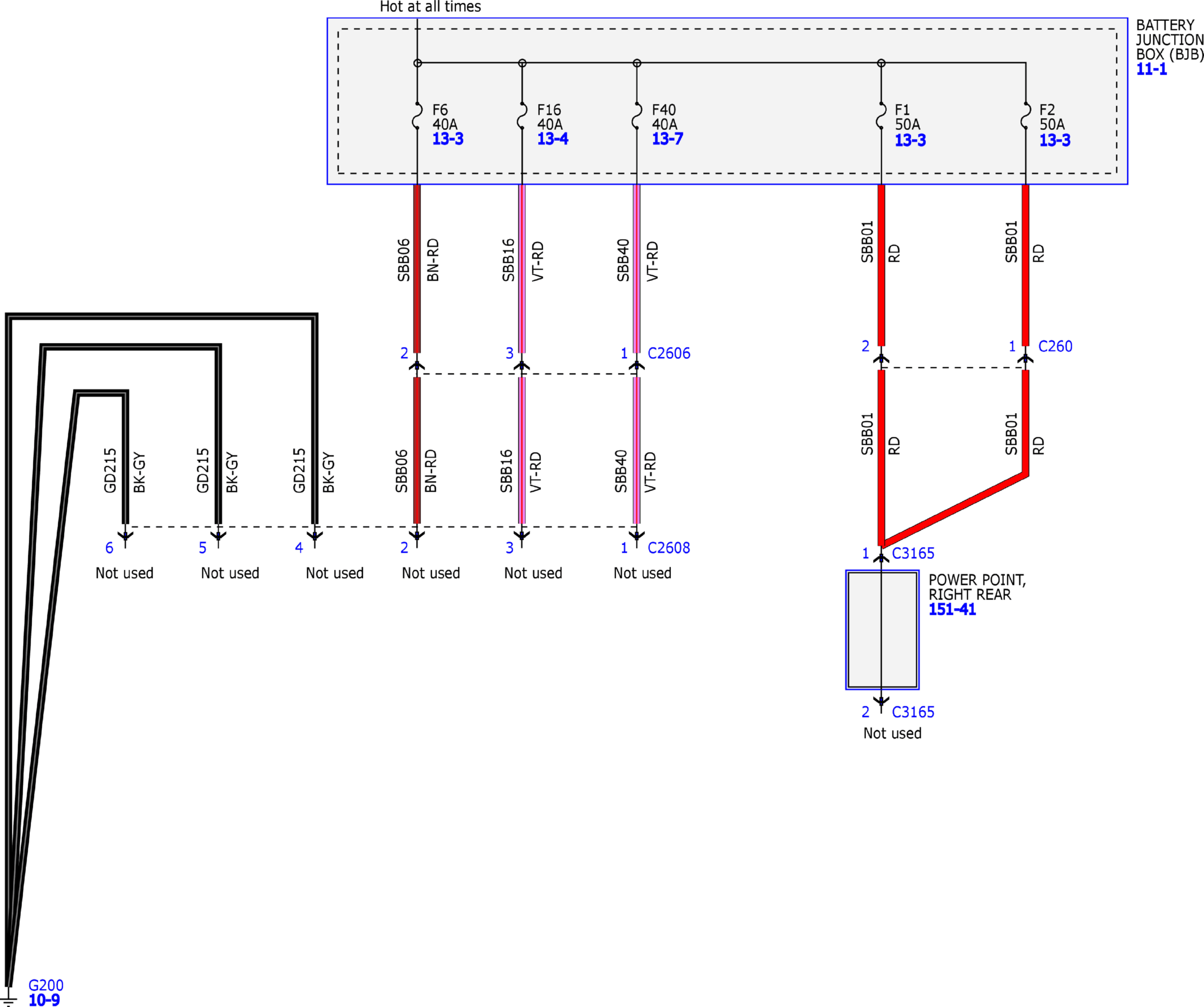

Fig 6: Police Option System Wiring Diagrams (6 Of 18)
Courtesy of FORD MOTOR COMPANY

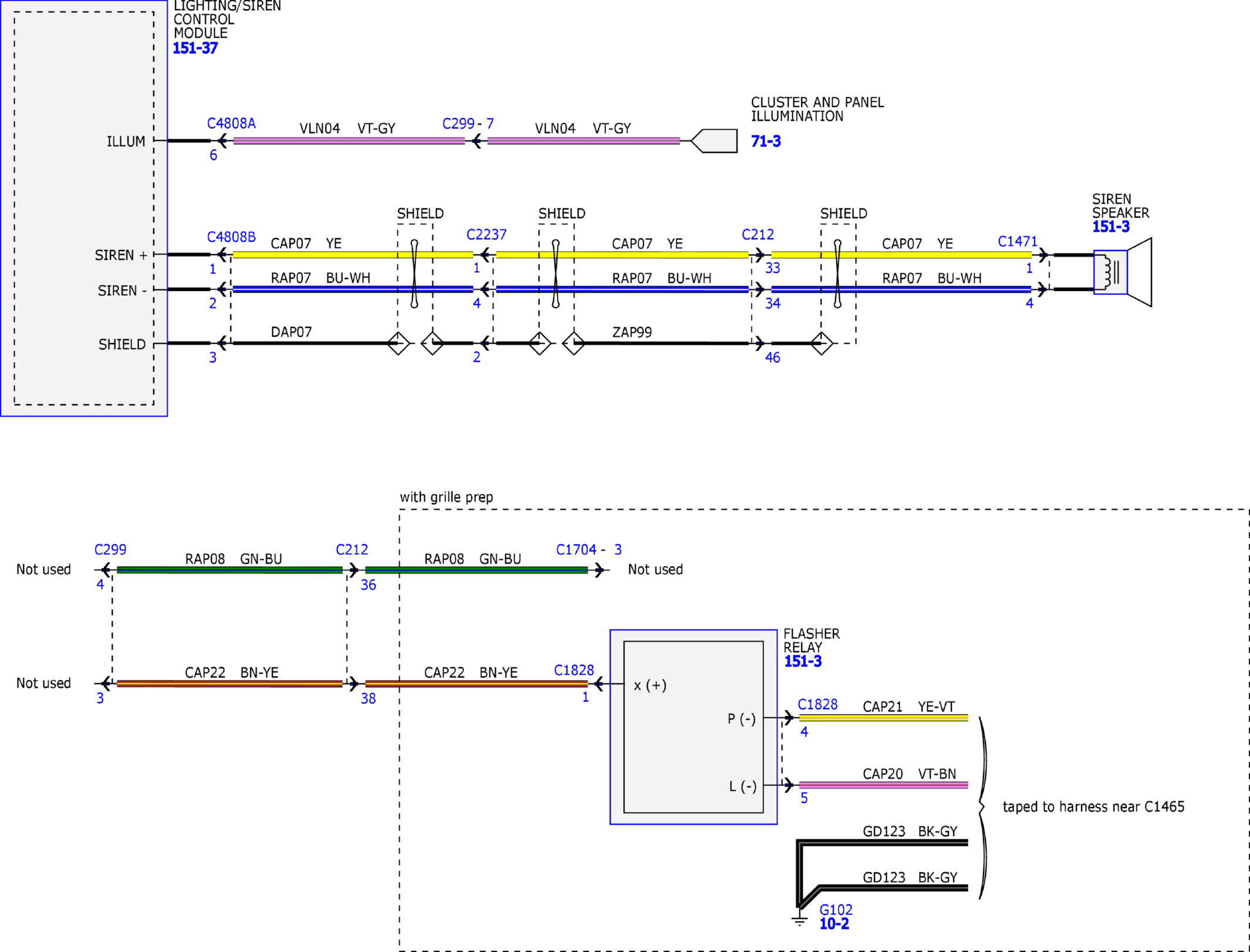

Fig 7: Police Option System Wiring Diagrams (7 Of 18)
Courtesy of FORD MOTOR COMPANY

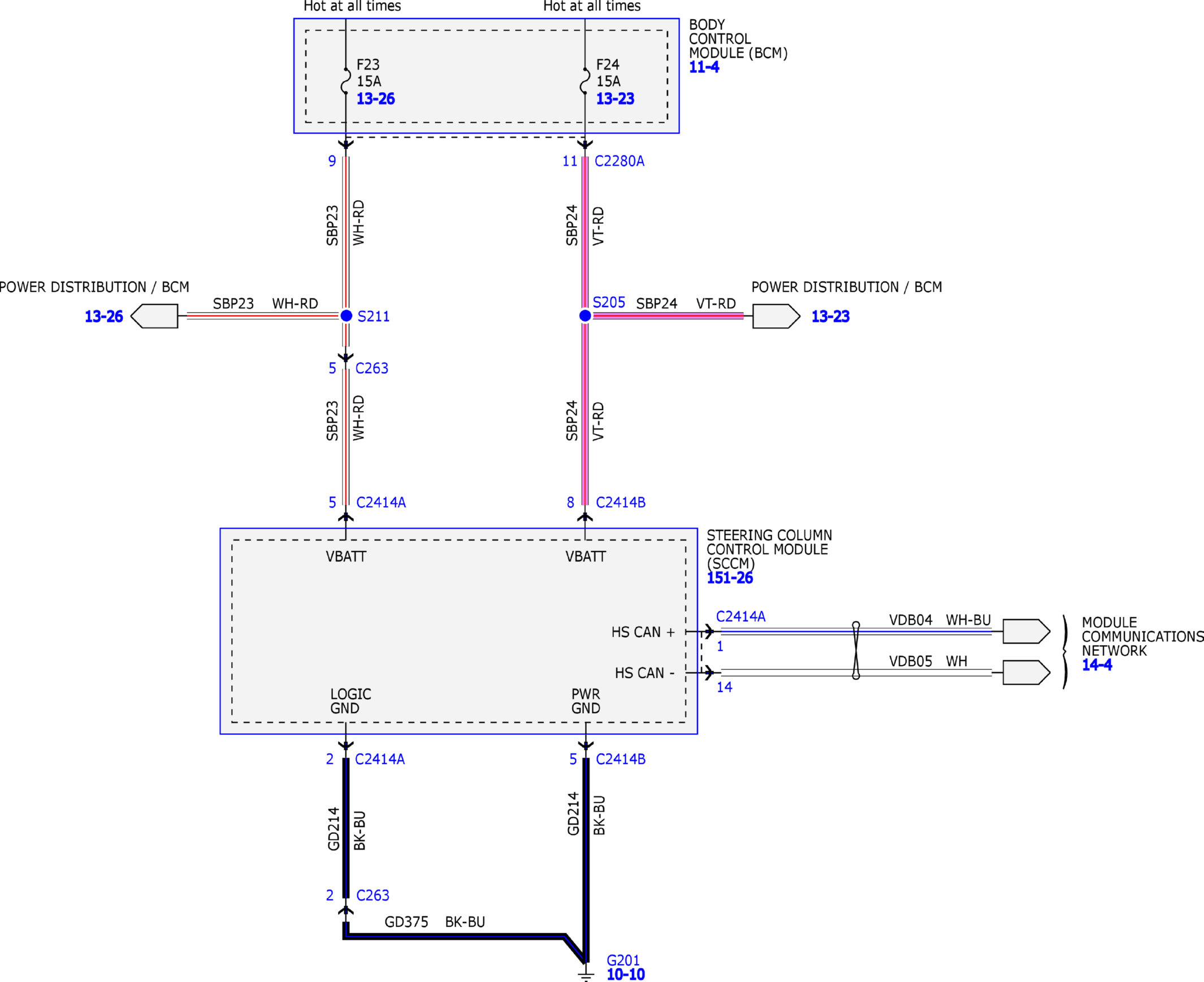

Fig 8: Police Option System Wiring Diagrams (8 Of 18)
Courtesy of FORD MOTOR COMPANY
Fig 9: Police Option System Wiring Diagrams (9 Of 18)
Courtesy of FORD MOTOR COMPANY
Fig 10: Police Option System Wiring Diagrams (10 Of 18)
Courtesy of FORD MOTOR COMPANY
Fig 11: Police Option System Wiring Diagrams (11 Of 18)
Courtesy of FORD MOTOR COMPANY
Fig 12: Police Option System Wiring Diagrams (12 Of 18)
Courtesy of FORD MOTOR COMPANY
Fig 13: Police Option System Wiring Diagrams (13 Of 18)
Courtesy of FORD MOTOR COMPANY
Fig 14: Police Option System Wiring Diagrams (14 Of 18)
Courtesy of FORD MOTOR COMPANY
Fig 15: Police Option System Wiring Diagrams (15 Of 18)
Courtesy of FORD MOTOR COMPANY
Fig 16: Police Option System Wiring Diagrams (16 Of 18)
Courtesy of FORD MOTOR COMPANY
Fig 17: Police Option System Wiring Diagrams (17 Of 18)
Courtesy of FORD MOTOR COMPANY
Fig 18: Police Option System Wiring Diagrams (18 Of 18)
