6.8L 3V F-Series Super Duty & F-59 Stripped Chassis
WARNING: This page does not describe the selected car, but rather 28 other vehicles, including the 2014 Lincoln Navigator, 2014 Lincoln MKZ, 2014 Lincoln MKX, 2014 Lincoln MKT, and 2014 Lincoln MKS. However, it is still accessible from the selected car via links, so may be relevant.
SENSORS/INPUTS - 6.8L 3V F-SERIES SUPER DUTY & F-59 STRIPPED CHASSIS

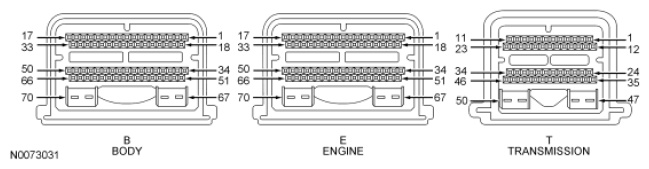

| Sensors/Inputs | PCM Pin/PID Only | Measured/PID Values | Units Measured/PID | |||
|---|---|---|---|---|---|---|
| KOEO | Hot Idle | 48 KM/H (30 MPH) | 89 KM/H (55 MPH) | |||
| PTOLOAD | B6 | OFF | OFF | OFF | OFF | ON/OFF |
| PTOIR_V | B8 | 0.02 | 0.02 | 0.02 | 0 | VOLTS |
| BOO1 | B13 | OFF | OFF | OFF | OFF | ON/OFF |
| PTO | B22 | OFF | OFF | OFF | OFF | ON/OFF |
| APP1 | B28 | 0.74 | 0.74 | 1.25 | 1.36 | VOLTS |
| APP2 | B29 | 0.36 | 0.37 | 0.63 | 0.68 | VOLTS |
| FPM | B32 | 60.25 | 60.35 | 60.25 | 60.31 | % |
| MAF | B40 | 0/697 | 8/2.52 | 30/4.27 | 58/5.46 | g/s/Hz |
| BOO2 | B46 | OFF | OFF | OFF | OFF | ON/OFF |
| IAT | B47 | 2.9/22.7 (73) | 3.3/15 (59) | 3.7/7.2 (45) | 3.7/6.1 (43) | VOLTS/DEG C (DEG F) |
| B+ | B62 | 12.4 | 13-14 | 13-14 | 13-14 | VOLTS |
| FTP | B65 | 2.6/0 | 2.6/0 | 2.3/-0.07 | 2.1/-0.11 | VOLTS/PSI |
| KNOCK_1 | E7 | 0 | 0 | 301 | 525 | N/A |
| CHT | E30 | 0.61/89 (192.2) | 0.6/90 (194) | 3.58/94 (201.2) | 3.56/96 (204.8) | VOLTS/DEG C (DEG F) |
| KNOCK_2 | E45 | 0 | 0 | 289 | 448 | N/A |
| O2S11_CUR | T4/T29 | (I) | switching | switching | switching | mA/uA |
| O2S21_CUR | T28/T39 | (I) | switching | switching | switching | mA/uA |
| O2S12 | T30 | (I) | (D) | (D) | (D) | VOLTS |
| APP | PID | 0 | 0 | 15.5 | 26.5 | % |
| BARO | PID | 14.3/156.2 | 14.3/156.2 | 14.05/154.7 | 14.3/156.2 | PSI/Hz |
| ETC_TRIM | PID | 0.39(J) | 0.43(J) | 0.36(J) | 0.36(J) | DEG |
| LOAD | PID | 0 (I) | 20 | 41 | 56 | % |
| MISFIRE | PID | NO | NO | NO | NO | YES/NO |
| RPM | PID | 0 | 654 | 1127 | 1618 | RPM |
| VSS | PID | 0 | 0 | 48 km/h (30 MPH) | 89 km/h (55 MPH) | km/h/MPH |
ACTUATORS/OUTPUTS - 6.8L 3V F-SERIES SUPER DUTY & F-59 STRIPPED CHASSIS
| Actuators/Outputs | PCM Pin/PID Only | Measured/PID Values | Units Measured/PID | |||
|---|---|---|---|---|---|---|
| KOEO OFF 75 0 VBAT 0 VBAT | Hot Idle | 48 KM/H (30 MPH) | 89 KM/H (55 MPH) | |||
| PTOIL | B11 | OFF | OFF | OFF | OFF | ON/OFF |
| FP | B19 | 75 | 31 | 31 | 31 | % |
| EVAPCV | B20 | 0 | 0 | 0 | 0 | % |
| CDD (CYL 10) | E1 | VBAT | VBAT | VBAT | VBAT | VOLTS |
| IMTV | E14 | 0 | 0 | 0 | 0 | % |
| CDJ (CYL 9) | E17 | VBAT | VBAT | VBAT | VBAT | VOLTS |
| CDG (CYL 3) | E18 | VBAT | VBAT | VBAT | VBAT | VOLTS |
| CDH (CYL 8) | E33 | VBAT | VBAT | VBAT | VBAT | VOLTS |
| CDB (CYL 6) | E34 | VBAT | VBAT | VBAT | VBAT | VOLTS |
| EVAPCP | E49 | 0 | 0 | 0 | 99.9 | % |
| CDC (CYL 5) | E50 | VBAT | VBAT | VBAT | VBAT | VOLTS |
| CDE (CYL 2) | E51 | VBAT | VBAT | VBAT | VBAT | VOLTS |
| CDI (CYL 4) | E52 | VBAT | VBAT | VBAT | VBAT | VOLTS |
| CDF (CYL 7) | E69 | VBAT | VBAT | VBAT | VBAT | VOLTS |
| CDA (CYL 1) | E70 | VBAT | VBAT | VBAT | VBAT | VOLTS |
| O2S11_HTR | T24 | 22 | 36 | 30 | 21 | % |
| O2S21_HTR | T35 | 22 | 36 | 29 | 21 | % |
| LONGFT1 | PID | (I) | -20 TO +20 | -20 TO +20 | -20 TO +20 | % |
| LONGFT2 | PID | (I) | -20 TO +20 | -20 TO +20 | -20 TO +20 | % |
| MIL | PID | OFF | OFF | OFF | OFF | ON/OFF |
| SHRTFT1 | PID | (I) | -10 TO +10 | -10 TO +10 | -10 TO +10 | % |
| SHRTFT2 | PID | (I) | -10 TO +10 | -10 TO +10 | -10 TO +10 | % |
| SPARKADV | PID | 13.50 | 12.25 | 27.75 | 32 | DEG |
OTHER - 6.8L 3V F-SERIES SUPER DUTY & F-59 STRIPPED CHASSIS
| Other | PCM Pin/PID Only | Measured/PID Values | Units Measured/PID | |||
|---|---|---|---|---|---|---|
| KOEO | Hot Idle | 48 KM/H (30 MPH) | 89 KM/H (55 MPH) | |||
| VREF | B52/E20/T31 | 5 | 5 | 5 | 5 | VOLTS |
| VPWR | B67/B68 | VBAT | VBAT | VBAT | VBAT | VOLTS |
