5.0L TIVCT Mustang
WARNING: This page does not describe the selected car, but rather 28 other vehicles, including the 2014 Lincoln Navigator, 2014 Lincoln MKZ, 2014 Lincoln MKX, 2014 Lincoln MKT, and 2014 Lincoln MKS. However, it is still accessible from the selected car via links, so may be relevant.
SENSORS/INPUTS - 5.0L TIVCT MUSTANG

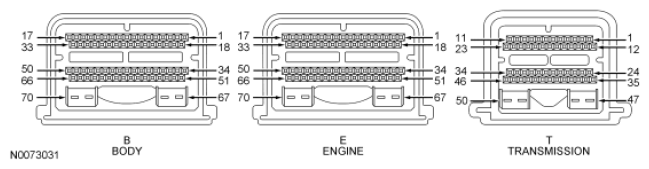

| Sensors/Inputs | PCM Pin/PID Only | Measured/PID Values | Units Measured/PID | |||
|---|---|---|---|---|---|---|
| KOEO | Hot Idle | 48 KM/H (30 MPH) | 89 KM/H (55 MPH) | |||
| BOO1 | B13 | OFF | OFF | OFF | OFF | ON/OFF |
| APP1 | B28 | 4.08 | 4.08 | 3.7 | 3.41 | VOLTS |
| APP2 | B29 | 1.43 | 1.43 | 1.72 | 1.94 | VOLTS |
| FPM | B32 | 0 | 0 | 0 | 0 | % |
| ACP | B31 | OPEN | OPEN | OPEN | OPEN | OPEN/CLOSED |
| MAF | B40 | 0.42 | 3.96 | 13.39 | 25.94 | g/s |
| MAF_HZ | B40 | 0.73 | 1.17 | 3.20 | 3.81 | kHz |
| BOO2 | B46 | OFF | OFF | OFF | OFF | ON/OFF |
| IAT | B47 | 2.28/37 (98.6) | 2.9/24 (75.2) | 3.74/4 (39.2) | 3.86/0 (32) | VOLTS/DEG C (DEG F) |
| FTP | B65 | 2.61/0.61 | 2.53/0.61 | 2.59/0.6 | 1.5/0.6 | VOLTS/PSI |
| FTP_H2O | B65 | -0.06 | -0.61 | -0.24 | -7.93 | in-H2 O |
| KNOCK_1 | E7 | 0 | 69 | 175 | 265 | N/A |
| CHT | E30 | 3.59/93 (199.4) | 3.57/94 (201.2) | 0.73/82 (179.6) | 3.56/94 (201.2) | VOLTS/DEG C (DEG F) |
| KNOCK_2 | E45 | 0 | 81 | 106 | 297 | N/A |
| OSS_SRC | T14 | 0 | 0 | 1385 | 2400 | RPM |
| O2S11_CUR | T17/T29 | (I) | switching | switching | switching | VOLTS/RICH-LEAN |
| O2S12 | T18 | (I) | (D) | (D) | (D) | VOLTS |
| HTRCM11 | T24 | 1.13 | 1.13 | 1.13 | 1.13 | AMPS |
| O2S22 | T27 | (I) | (D) | (D) | (D) | VOLTS |
| HTRCM21 | T35 | 1.14 | 1.14 | 1.14 | 1.14 | AMPS |
| O2S21 | T39 | (I) | switching | switching | switching | VOLTS/RICH-LEAN |
| HTRCM12 | T47 | 707 | 707 | 707 | 707 | mA |
| HTRCM22 | T49 | 703 | 703 | 703 | 703 | mA |
| APP | PID | 0 | 0 | 12.5 | 22.5 | % |
| BARO | PID | 14.3/156.2 | 14.3/156.2 | 14.3/156.2 | 14.3/156.2 | PSI/Hz |
| B+ | PID | 12.69 | 13-14.5 | 13-14.5 | 13-14.5 | VOLTS |
| CPP/PNP | PID | NEUTRAL | NEUTRAL | DRIVE | DRIVE | NEUTRAL/DRIVE |
| DECHOKE | PID | YES | NO | NO | NO | YES/NO |
| ETC_TRIM | PID | 0.1 (J) | 0.1 (J) | 0.17 (J) | 0.17 (J) | DEG |
| FLI | PID | 0 (H) | 64.28 (H) | 69.33 (H) | 69 (H) | % |
| GEAR | PID | 1 | 1 | 5 | 5 | GEAR |
| IACKAM2 | PID | -0.10 | -0.10 | -0.05 | -0.11 | NUMERIC VALUE |
| LOAD | PID | 48.93 (I) | 15.19 | 17.79 | 52.08 | % |
| MISFIRE | PID | NO | NO | NO | NO | YES/NO |
| MP_LRN | PID | YES | YES | YES | YES | YES/NO |
| O2BANK1 | PID | VARIES | VARIES | VARIES | VARIES | RICH/LEAN |
| O2BANK2 | PID | VARIES | VARIES | VARIES | VARIES | RICH/LEAN |
| RPM | PID | 0 | 711 | 1299 | 1815 | RPM |
| SYNC | PID | NO | YES | YES | YES | YES/NO |
| VCT_EXH_ACT1 | PID | 0 | 0 | 42.53 | 0 | % |
| VCT_EXH_ACT2 | PID | 0 | 0 | 42.53 | 0 | % |
| VCT_EXH_DIF1 | PID | 0 | 0 | 42.53 | 0 | % |
| VCT_EXH_DIF2 | PID | 0 | 0 | 0 | 0 | % |
| VCT_INT_ACT1 | PID | 0 | 0 | 42.53 | 0 | % |
| VCT_INT_ACT2 | PID | 0 | 0 | 42.53 | 0 | % |
| VSS | PID | 0 | 0 | 48 km/h (30 MPH) | 89 km/h (55 MPH) | km/h/MPH |
ACTUATORS/OUTPUTS - 5.0L TIVCT MUSTANG
| Actuators/Outputs | PCM Pin/PID Only | Measured/PID Values | Units Measured/PID | |||
|---|---|---|---|---|---|---|
| KOEO | Hot Idle | 48 KM/H (30 MPH) | 89 KM/H (55 MPH) | |||
| FP | B19 | 75/OFF | 21.53/ON | 24.31/ON | 23.78/ON | %/ON/OFF |
| EVAPCV | B20 | 0/OFF | 0/OFF | 0/OFF | 0/OFF | %/ON/OFF |
| HFC | B18 | OFF | ON (B) | OFF | OFF | ON/OFF |
| LFC | B34 | OFF | ON (B) | OFF | OFF | ON/OFF |
| EVAPCP | E6 | 0/OFF | 377/VARYING | 0/VARYING | 533/OFF | mA/OFF-VARYING |
| VCT_EXH_DC1 | E56 | 0 | 0 | 42.53 | 0 | % |
| VCT_EXH_DC2 | E57 | 0 | 0 | 42.53 | 0 | % |
| HTR11 | T24 | OFF | ON | ON | ON | ON/OFF |
| HTR21 | T35 | OFF | ON | ON | ON | ON/OFF |
| HTR12 | T47 | OFF | ON | ON | ON | ON/OFF |
| HTR22 | T49 | OFF | ON | ON | ON | ON/OFF |
| EGR_EVAL | PID | YES | YES | YES | YES | YES/NO |
| EVAP020C | PID | NO | YES | NO | NO | YES/NO |
| EVAPSOAK | PID | NO | YES | YES | YES | YES/NO |
| EVAPSTA | PID | NOT RUNNING | 6-MONITOR COMPLETE | NOT RUNNING | NOT RUNNING | STATUS |
| EVAP_EVAL | PID | YES | YES | YES | YES | YES/NO |
| LONGFT1 | PID | 0 (I) | -2.34 | -20 TO +20 | -20 TO +20 | % |
| LONGFT2 | PID | 0 (I) | -20 TO +20 | -20 TO +20 | -20 TO +20 | % |
| MIL | PID | OFF | OFF | OFF | OFF | ON/OFF |
| SHRTFT1 | PID | 0 (I) | -10 TO +10 | -10 TO +10 | -10 TO +10 | % |
| SHRTFT2 | PID | 0 (I) | -10 TO +10 | -10 TO +10 | -10 TO +10 | % |
| SPARKADV | PID | 10 | 19.75 | 34.25 | 36.75 | DEG |
OTHER - 5.0L TIVCT MUSTANGS
| Other | PCM Pin/PID Only | Measured/PID Values | Units Measured/PID | |||
|---|---|---|---|---|---|---|
| KOEO | Hot Idle | 48 KM/H (30 MPH) | 89 KM/H (55 MPH) | |||
| VREF | B52/E20/T31 | 5 | 5 | 5 | 5 | VOLTS |
| VPWR | B67/68 | VBAT | VBAT | VBAT | VBAT | VOLTS |
