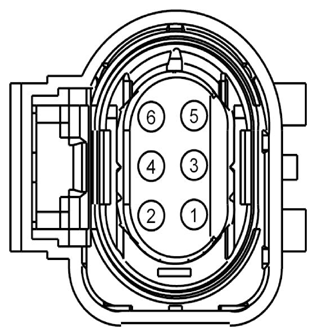

Universal Heated Oxygen Sensor (Ho2S) #11 Connector End View (C1661)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | LE450 (WH) | 18 | UNIVERSAL OXYGEN SENSOR PUMPING CURRENT #11 (UO2SPC-11) | 3.5L |
| 2 | LE449 (VT-GN) | 18 | UNIVERSAL OXYGEN SENSOR GROUND REFERENCE #11 (UO2SGREF-11) | 3.5L |
| 3 | CE236 (GN-VT) | 18 | CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. PRE CAT. 2ND OR UNIQUE (UO2SHTR-11) | 3.5L |
| 4 | CBK02 (GN) | 18 | FUSE - 76 OR CIRCUIT BREAKER | 3.5L |
| 5 | LE453 (BN-BU) | 18 | UNIVERSAL OXYGEN SENSOR PUMPING CURRENT TRIM #11 (UO2SPCT-11) | 3.5L |
| 6 | VE827 (WH-GN) | 18 | UNIVERSAL OXYGEN SENSOR #11 (UO2S-11) | 3.5L |
