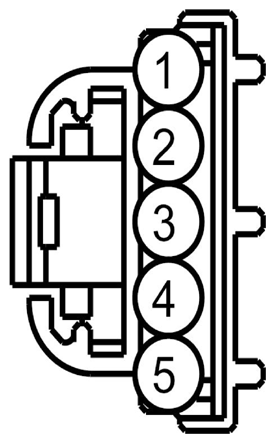

Tow Haul Switch Connector End View (C2399)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CBP42 (GN) | 22 | FUSE - 42 OR CIRCUIT BREAKER | |
| 2 | CET34 (BN-GN) | 22 | SWITCH - TRANSMISSION CONTROL/OVERDRIVE CANCEL (TCS) | |
| 3 | CET43 (GY) | 22 | SWITCH - TRANSMISSION SELECT SHIFT # UP (SST) | |
| 4 | RE407 (YE-VT) | 22 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (SIGRTN) | |
| 5 | CET42 (GN-VT) | 22 | SWITCH - TRANSMISSION SELECT SHIFT # DOWN (SST) |
| Available Pigtail Kits | |
|---|---|

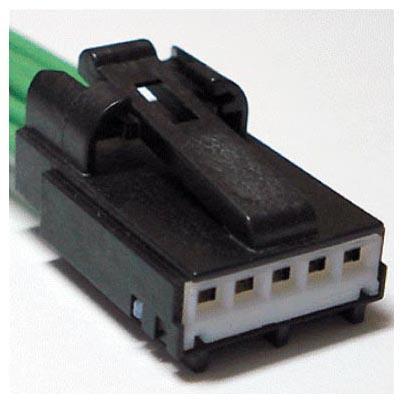

| Pigtail Kit Part Number WPT-881 | Service Part Number: 6U2Z-14S411-SA Gauge: 18 Pin material: Tin Cavities: 5 Vehicle Uses
|

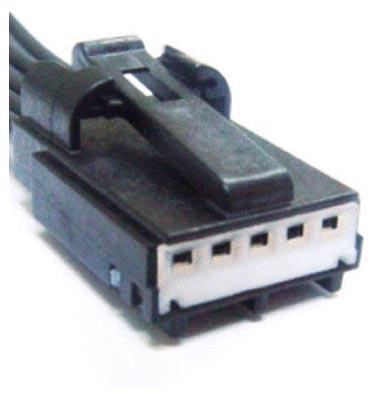

| Pigtail Kit Part Number WPT-983 | Service Part Number: 6U2Z-14S411-SB Gauge: 18 Pin material: Silver Cavities: 5 Vehicle Uses
|
