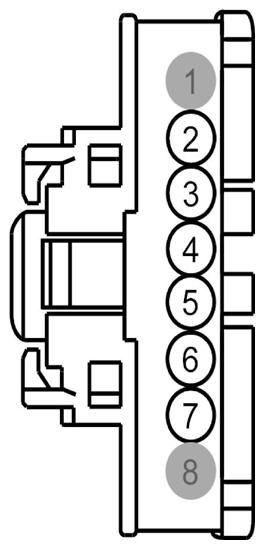

Telescoping Exterior Rear View Mirror Switch Connector End View (C577)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | * | * | Not Used | |
| 2 | CPM44 (GN-OG) | 20 | SWITCH - POWER MIRROR # RIGHT MIRROR TELESCOPE OUT (IF PLUS) | |
| 3 | CPM42 (YE-OG) | 20 | SWITCH - POWER MIRROR # LEFT (COMMON) MIRROR TELESCOPE OUT (IF PLUS) | |
| 4 | CBP32 (GN-VT) | 20 | FUSE - 32 OR CIRCUIT BREAKER | |
| 5 | GD134 (BK-WH) | 20 | GROUND - COWL SIDE/PILLAR A LEFT # 2ND POINT | |
| 6 | CPM43 (WH-VT) | 20 | SWITCH - POWER MIRROR # RIGHT MIRROR TELESCOPE IN (IF PLUS) | |
| 7 | CPM41 (VT) | 22 | SWITCH - POWER MIRROR # LEFT (COMMON) MIRROR TELESCOPE IN (IF PLUS) | |
| 8 | * | * | Not Used |

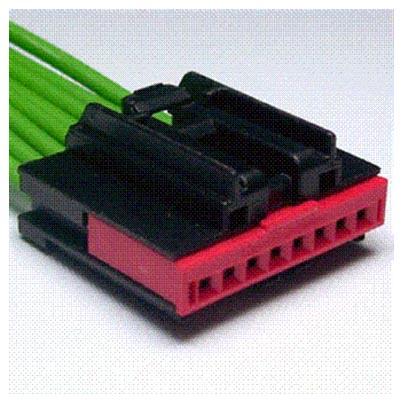

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1270 | Service Part Number: CU2Z-14S411-VA Gauge: 18 Pin material: Silver Cavities: 8 Vehicle Uses
|
