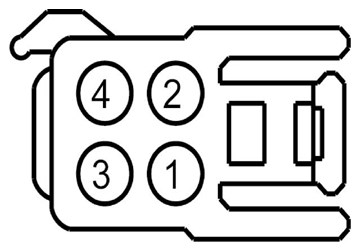

Subwoofer Connector End View (C3020)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | VME22 (VT-GN) | 20 | CTRL MOD. - AUDIO # SUBWOOFER/AMPLIFIER AUDIO + | |
| 2 | RME22 (GN-WH) | 20 | CTRL MOD. - AUDIO # SUBWOOFER/AMPLIFIER AUDIO - | |
| 3 | VME01 (GN-VT) | 20 | CTRL MOD. - AUDIO # SPEAKER SUBWOOFER LEFT REAR 1 | |
| 4 | RME01 (GY) | 20 | CTRL MOD. - AUDIO # SPEAKER SUBWOOFER LEFT REAR 1 |

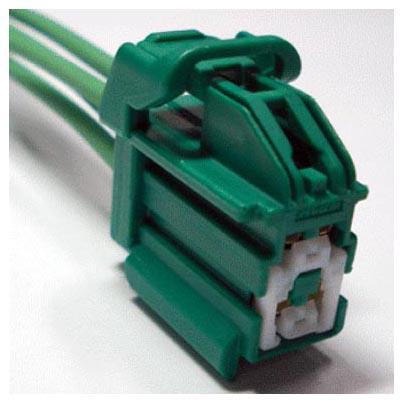

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1016 | Service Part Number: 3U2Z-14S411-FFB Gauge: 14 Pin material: Silver Cavities: 4 Vehicle Uses
|
