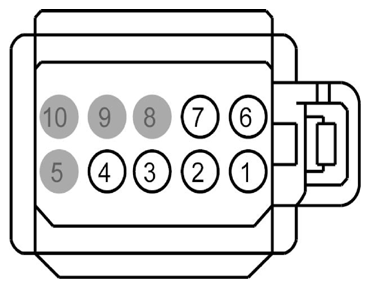

Steering Wheel Switch, Right Connector End View (C2999)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | VLN04 (*) | * | CTRL MOD. - IP/SWITCH ILLUMINATION | |
| 2 | VME14 (*) | * | SWITCH - REDUNDANT AUDIO | |
| 3 | RRH02 (*) | * | GROUND - PILLAR A LEFT | |
| 4 | RME14 (*) | * | SWITCH - REDUNDANT AUDIO RTN | |
| 5 | * | * | Not Used | |
| 6 | VME54 (*) | * | CTRL MOD. - BLUETOOTH # SWITCH STEERING WHEEL PWR | |
| 7 | RME54 (*) | * | CTRL MOD. - BLUETOOTH # SWITCH STEERING WHEEL RTN | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used |
