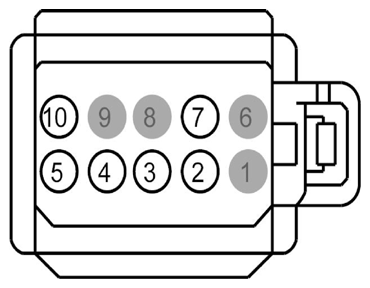

Steering Wheel Switch, Left Connector End View (C2998)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | * | * | Not Used | |
| 2 | VLN04 (*) | * | CTRL MOD. - IP/SWITCH ILLUMINATION | |
| 3 | RES08 (*) | * | CTRL MOD. - POWERTRAIN # SPEED CONTROL COMMAND RETURN (SCCSRTN) | |
| 4 | RRH02 (*) | * | GROUND - PILLAR A LEFT | |
| 5 | VES10 (*) | * | SWITCH - SPEED CONTROL COMMAND (SCCS) | |
| 6 | * | * | Not Used | |
| 7 | CMC29 (*) | * | SWITCH - INFORMATION/MESSAGE CENTER SELECT | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | RMC27 (*) | * | CTRL MOD. - INSTRUMENT CLUSTER # SWITCH INFORMATION/MESSAGE CENTER SELECT |
