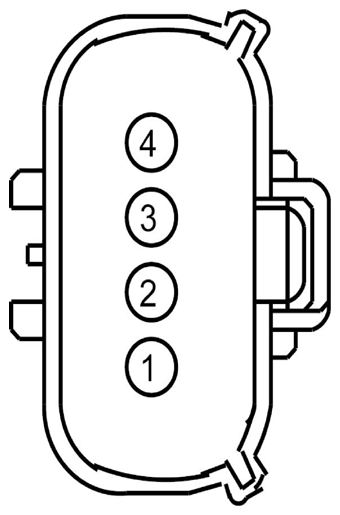

Safety Belt Buckle Switch, Passenger Connector End View (C3066)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CR122 (WH-OG) | 20 | CTRL MOD. - SEAT BELT PRETENSIONER FRONT PASSENGER OUTBOARD | |
| 2 | RR122 (BN) | 20 | CTRL MOD. - SEAT BELT PRETENSIONER FRONT PASSENGER OUTBOARD | |
| 3 | CR203 (GY-VT) | 20 | SENSOR - SEAT BELT BUCKLE (SEAT BELT REMINDER) FRONT PASSENGER OUTBOARD | |
| 4 | GD901 (BK) | 20 | GROUND - TUNNEL |

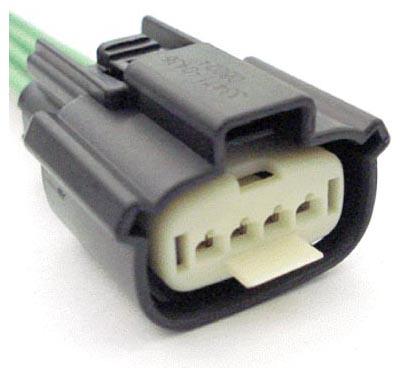

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-940 | Service Part Number: 9U2Z-14S411-MA Gauge: 14 Pin material: Silver Cavities: 4 Vehicle Uses
|
