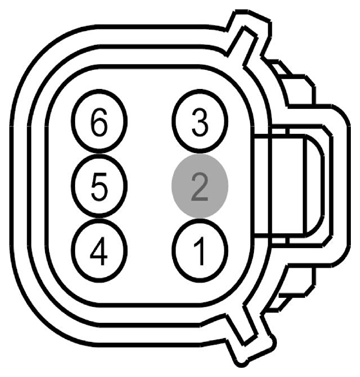

Running Board Motor, Right Connector End View (C3186)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CPR45 (VT-GY) | 14 | CTRL MOD. - POWER RUNNING BOARDS # PASSENGER STOW | |
| 2 | * | * | Not Used | |
| 3 | CPR44 (BN-WH) | 14 | CTRL MOD. - POWER RUNNING BOARDS # PASSENGER DEPLOY | |
| 4 | CPR47 (GY-BN) | 20 | CTRL MOD. - POWER RUNNING BOARDS # SENSOR | |
| 5 | VPR46 (GY-OG) | 20 | SENSOR. - POWER RUNNING BOARDS # PASSENGER POSITION | |
| 6 | RPR47 (BU-GN) | 20 | CTRL MOD. - POWER RUNNING BOARDS # SENSOR |

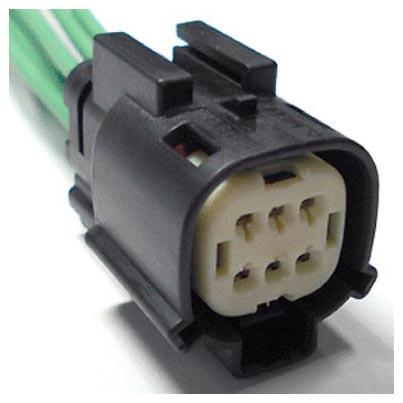

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-971 | Service Part Number: 3U2Z-14S411-FEAB Gauge: 14 Pin material: Silver Cavities: 6 Vehicle Uses
|
