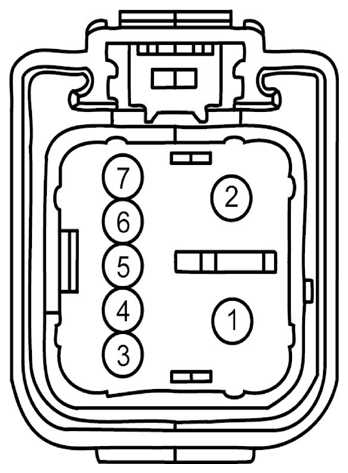

Power Window Motor, Right Front Connector End View (C608)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | GD139 (BK-YE) | 14 | GROUND - COWL SIDE/PILLAR A RIGHT # 2ND POINT (6L2T) | |
| 2 | SBP03 (BU-RD) | 14 | FUSE - 3 OR CIRCUIT BREAKER | |
| 3 | CPW13 (BN-YE) | 20 | SWITCH - POWER WINDOW DRIVER # FRONT PASSENGER UP | 14630 |
| 3 | CPW13 (BN-YE) | 18 | SWITCH - POWER WINDOW DRIVER # FRONT PASSENGER UP | 14A005 |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | CBP32 (GN-VT) | 20 | FUSE - 32 OR CIRCUIT BREAKER | |
| 7 | CPW12 (GN-OG) | 18 | SWITCH - POWER WINDOW DRIVER # FRONT PASSENGER DOWN | 14A005 |
| 7 | CPW12 (GN-OG) | 20 | SWITCH - POWER WINDOW DRIVER # FRONT PASSENGER DOWN | 14630 |

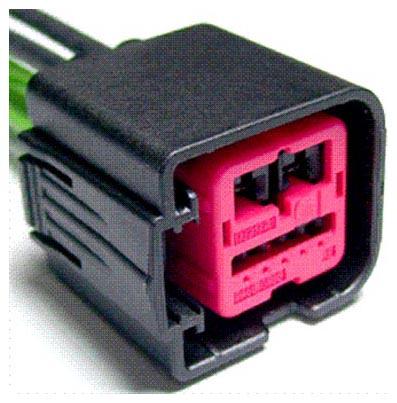

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1209 | Service Part Number: BU2Z-14S411-ASA Gauge: 12 18 Pin material: Tin & Silver Cavities: 7 Vehicle Uses
|
