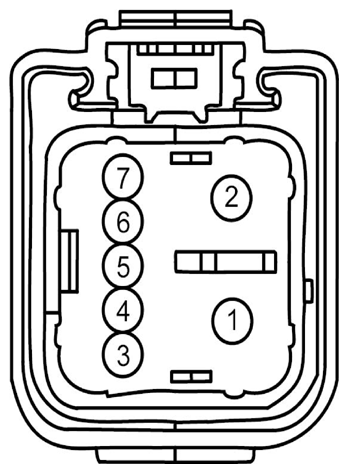

Power Window Motor, Left Front Connector End View (C524)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | GD134 (BK-VT) | 14 | GROUND - COWL SIDE/PILLAR A LEFT # 2ND POINT (6L2T) | |
| 2 | SBP01 (RD) | 14 | FUSE - 1 OR CIRCUIT BREAKER | |
| 3 | CPW11 (BU-GY) | 20 | SWITCH - POWER WINDOW DRIVER # DRIVER UP | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | CBP32 (GN-VT) | 20 | FUSE - 32 OR CIRCUIT BREAKER | |
| 7 | CPW10 (YE-VT) | 20 | SWITCH - POWER WINDOW DRIVER # DRIVER DOWN |
| Available Pigtail Kits | |
|---|---|

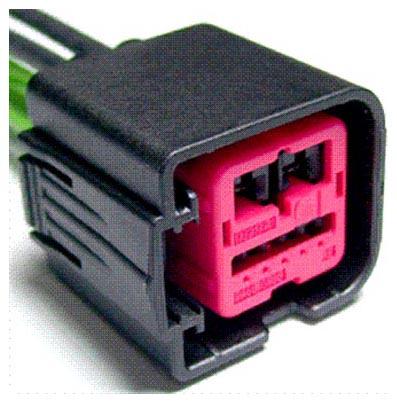

| Pigtail Kit Part Number WPT-1209 | Service Part Number: BU2Z-14S411-ASA Gauge: 12 18 Pin material: Tin & Silver Cavities: 7 Vehicle Uses
|
