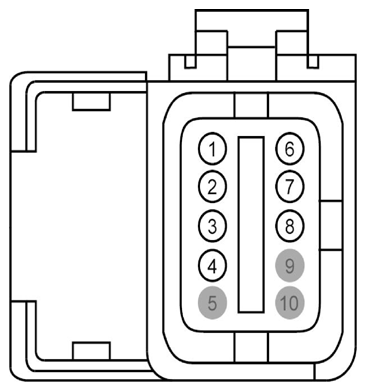

Modem-Antenna Connector End View (C2411)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | 5V USB (*) | * | 5V USB (In-Dash Computer) | |
| 2 | D - (*) | * | USB COMM (In-Dash Computer) | |
| 3 | D + (*) | * | USB COMM (In-Dash Computer) | |
| 4 | CGND (*) | * | COMMON GND | |
| 5 | * | * | Not Used | |
| 6 | TXD (*) | * | SERIAL TRANS (Crew Chief) | |
| 7 | RXD (*) | * | SERIAL RECEIVE (Crew Chief) | |
| 8 | 5VTB (*) | * | 5V T-BOX (Crew Chief) | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used |
