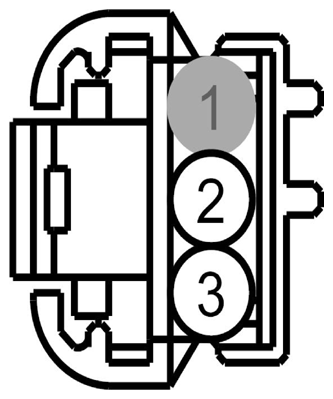

Microphone Connector End View (C9221)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | * | * | Not Used | |
| 2 | VMM13 (YE-GN) | 20 | MICROPHONE - PHONE/VOICE CONTROL | |
| 3 | DMM13 (BK) | 20 | CTRL MOD. - AUDIO # NAVIGATION VOICE |
| Available Pigtail Kits | |
|---|---|

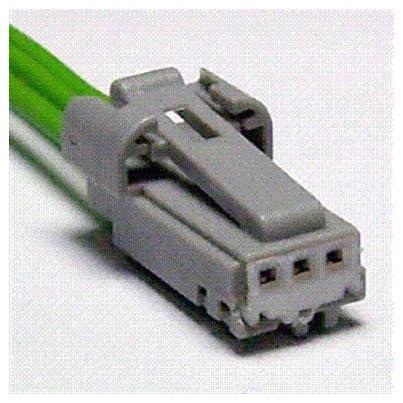

| Pigtail Kit Part Number WPT-1182 | Service Part Number: BU2Z-14S411-AFA Gauge: 18 Pin material: Silver Cavities: 3 Vehicle Uses
|
