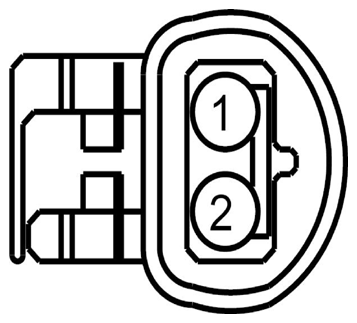

Integrated Wheel End (IWE) Solenoid Connector End View (C1291)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | SBB29 (GY-RD) | 12 | FUSE - 29 OR CIRCUIT BREAKER | |
| 2 | CCF05 (BN-BU) | 12 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE INTEGRATED WHEEL ENDS (4WDIWE) |

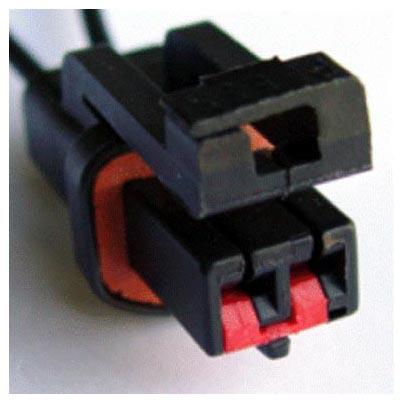

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-441 | Service Part Number: 3U2Z-14S411-MNA Gauge: 14 Pin material: Tin Cavities: 2 Vehicle Uses
|
