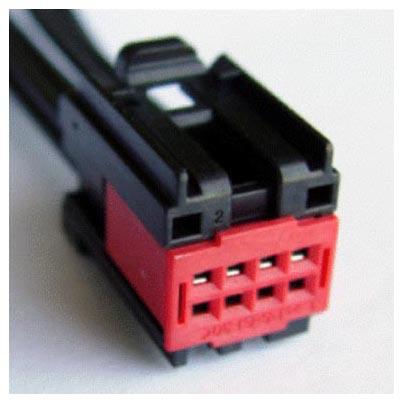

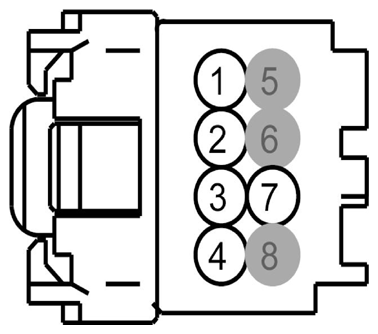

Instrument Panel Dimmer Switch Connector End View (C2298)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | VLN04 (VT-GY) | 22 | CTRL MOD. - IP/SWITCH ILLUMINATION | |
| 2 | VLN36 (GY-OG) | 20 | SWITCH - DOME LAMP DEFEAT (DISABLE) (OVERRIDE) | |
| 3 | CLN55 (YE-VT) | 22 | DIMMER - IP/SWITCH ILLUMINATION # DIM UP | |
| 4 | RLN29 (WH-OG) | 22 | CTRL MOD. - DIMMER RETURN | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | CLN56 (BN-VT) | 22 | DIMMER - IP/SWITCH ILLUMINATION # DIM DOWN | |
| 8 | * | * | Not Used |
| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-991 |
Service Part Number: 3U2Z-14S411-LCB Gauge: 18 Pin material: Silver Cavities: 8 Vehicle Uses
|
| Pigtail Kit Part Number WPT-554 | Service Part Number: 3U2Z-14S411-LCA Gauge: 18 Pin material: Tin Cavities: 8 Vehicle Uses
|
