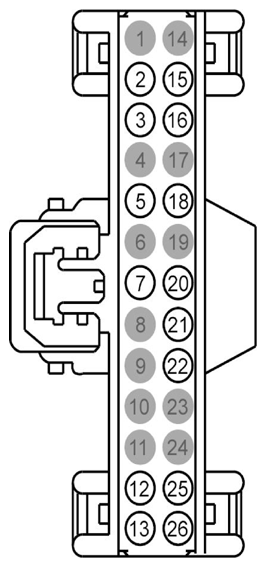

Instrument Panel Cluster (IPC) Connector End View (C220)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | * | * | Not Used | |
| 2 | RMC32 (GN-BU) | 22 | CTRL MOD. - SENSOR FUEL LEVEL | |
| 3 | RMC27 (WH) | 26 | CTRL MOD. - INSTRUMENT CLUSTER # SWITCH INFORMATION/MESSAGE CENTER SELECT | |
| 4 | * | * | Not Used | |
| 5 | GD133 (BK) | 20 | GROUND - COWL SIDE/PILLAR A LEFT (6L2T) | |
| 6 | * | * | Not Used | |
| 7 | CET52 (GN) | 26 | SWITCH - TRANSMISSION PARK DETECT | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | VDB04 (WH-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 13 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 14 | * | * | Not Used | |
| 15 | VMC11 (YE-VT) | 20 | SENSOR - FUEL LEVEL (FLI) | |
| 16 | CMC29 (GN) | 26 | SWITCH - INFORMATION/MESSAGE CENTER SELECT | |
| 17 | * | * | Not Used | |
| 18 | CCA15 (YE-GY) | 22 | SWITCH - IVD/TCS DISABLE | |
| 19 | * | * | Not Used | |
| 20 | CMC48 (GY-BN) | 22 | CTRL MOD. - INSTRUMENT CLUSTER # HILL DESCENT SWITCH LED | |
| 21 | SBP11 (BU-RD) | 22 | FUSE - 11 OR CIRCUIT BREAKER | |
| 22 | CET59 (GY-VT) | 22 | SWITCH - HILL DESCENT CONTROL | |
| 23 | * | * | Not Used | |
| 24 | * | * | Not Used | |
| 25 | VDB13 (BU-GY) | 22 | CTRL MOD. - MULTIMEDIA CAN BUS HIGH | |
| 26 | VDB14 (VT-GY) | 22 | CTRL MOD. - MULTIMEDIA CAN BUS LOW |
