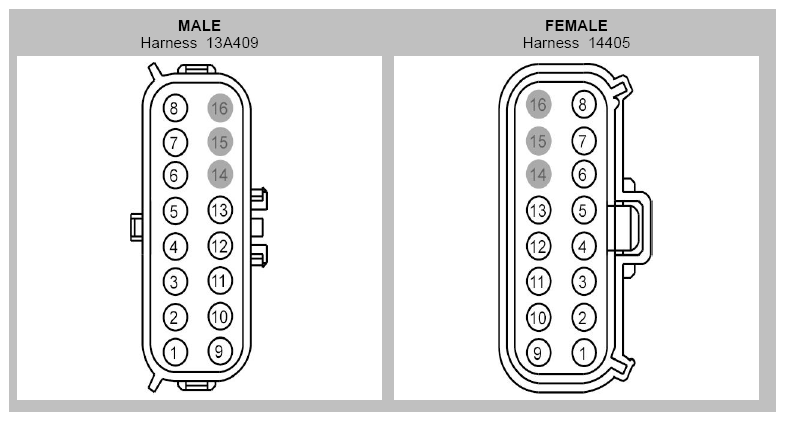

Inline Connector End View (C405)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | CLS28 (BU-WH) | 16 | 13A409 |
| 1 | CLS28 (BU-WH) | 18 | 14405 |
| 2 | CBP40 (YE-GN) | 18 | 14405 |
| 2 | CBP40 (YE-GN) | 18 | 13A409 |
| 3 | CLS19 (VT-OG) | 16 | 14405 |
| 3 | CLS19 (VT-OG) | 18 | 13A409 |
| 4 | GD117 (BK) | 18 | |
| 5 | CLS18 (GY-BN) | 16 | 14405 |
| 5 | CLS18 (GY-BN) | 18 | 13A409 |
| 6 | GD117 (BK) | 18 | |
| 7 | GD117 (BK) | 18 | |
| 8 | DMP19 (BK) | 18 | |
| 9 | GD120 (BK-GN) | 18 | 13A409 |
| 9 | GD120 (BK-GN) | 20 | 14405 |
| 10 | VDN03 (GY-VT) | 18 | 13A409 |
| 10 | VDN03 (GY-VT) | 20 | 14405 |
| 11 | CBP34 (VT-BN) | 18 | 13A409 |
| 11 | CBP34 (VT-BN) | 20 | 14405 |
| 12 | RMP19 (BN-VT) | 18 | 13A409 |
| 12 | RMP19 (BN-VT) | 20 | 14405 |
| 13 | VMP19 (WH-GN) | 18 | 13A409 |
| 13 | VMP19 (WH-GN) | 20 | 14405 |
| 14 | * | * | |
| 15 | * | * | |
| 16 | * | * |
