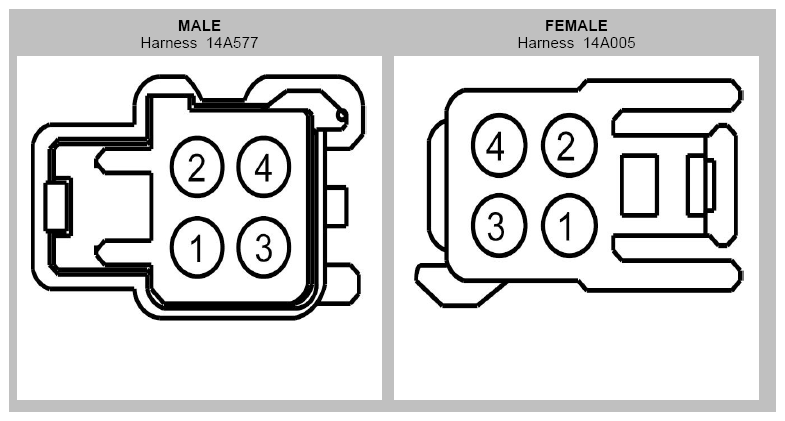

Inline Connector End View (C3206)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
Courtesy of FORD MOTOR CO.
| Pin |
Circuit |
Gauge |
Qualifier |
| 1 |
CHS43 (GY-BU) |
18 |
|
| 2 |
RHS41 (GN-BN) |
22 |
14A005 |
| 2 |
RHS41 (GN-BN) |
22 |
14A577 |
| 3 |
VHS45 (GY-BN) |
22 |
14A005 |
| 3 |
VHS45 (GY-BN) |
22 |
14A577 |
| 4 |
GD139 (BK-YE) |
18 |
|
