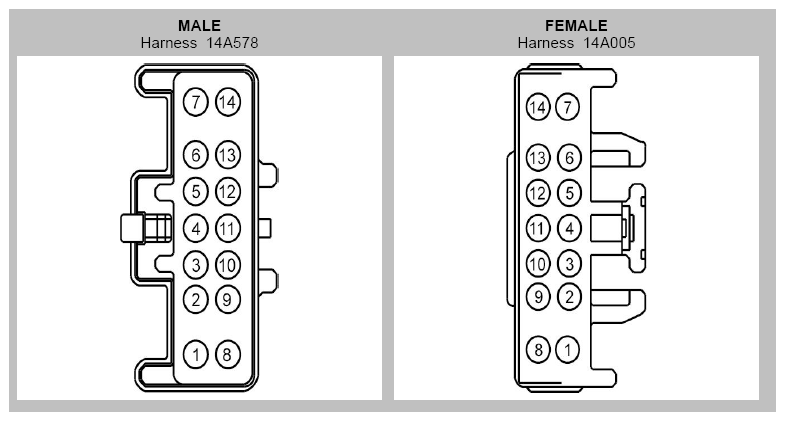

Inline Connector End View (C3205)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | SBB71 (WH-RD) | 16 | |
| 2 | CHS52 (BU) | 22 | 14A005 |
| 2 | CHS52 (BU) | 22 | 14A578 |
| 3 | CBP33 (WH-BN) | 22 | 14A005 |
| 3 | CBP33 (WH-BN) | 22 | 14A578 |
| 4 | CHS49 (VT) | 22 | 14A005 |
| 4 | CHS49 (VT) | 22 | 14A578 |
| 5 | CHS48 (YE) | 22 | 14A005 |
| 5 | CHS48 (YE) | 22 | 14A578 |
| 6 | CHS47 (VT-GN) | 18 | 14A005 - online |
| 6 | CHS47 (VT-GN) | 20 | 14A005 - offline |
| 6 | CHS47 (VT-GN) | 22 | 14A578 |
| 7 | VHS45 (GY-BN) | 22 | 14A005 |
| 7 | VHS45 (GY-BN) | 22 | 14A578 |
| 8 | CHS51 (YE-GY) | 22 | 14A005 |
| 8 | CHS51 (YE-GY) | 22 | 14A578 |
| 9 | CHS43 (GY-BU) | 18 | |
| 10 | CHS46 (YE-GN) | 22 | 14A005 |
| 10 | CHS46 (YE-GN) | 22 | 14A578 |
| 11 | CHS50 (BU-GY) | 22 | 14A005 |
| 11 | CHS50 (BU-GY) | 22 | 14A578 |
| 12 | CHS53 (WH-BN) | 22 | 14A005 |
| 12 | CHS53 (WH-BN) | 22 | 14A578 |
| 13 | RHS41 (GN-BN) | 20 | 14A578 |
| 13 | RHS41 (GN-BN) | 22 | 14A005 |
| 14 | GD134 (BK-VT) | 18 |
