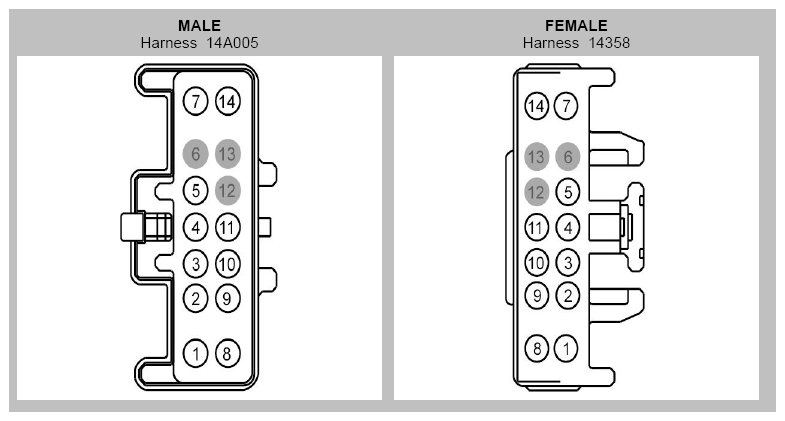

Inline Connector End View (C315)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | GD139 (BK-YE) | 12 | 14358 |
| 1 | GD139 (BK-YE) | 12 | 14A005 |
| 2 | CPR40 (YE-OG) | 22 | |
| 3 | VDN05 (YE-GY) | 22 | with rain sensor |
| 4 | VLN04 (VT-GY) | 22 | |
| 5 | CPR39 (VT-WH) | 22 | |
| 6 | * | * | |
| 7 | CPW59 (VT-BN) | 12 | 14A005 |
| 7 | CPW59 (VT-BN) | 14 | 14358 |
| 8 | CPW58 (YE-OG) | 12 | 14A005 |
| 8 | CPW58 (YE-OG) | 14 | 14358 |
| 9 | CPR31 (VT-BN) | 22 | |
| 10 | CPR38 (WH-BU) | 22 | |
| 11 | SBB79 (WH-RD) | 22 | 14358 - with rain sensor |
| 11 | SBB79 (WH-RD) | 22 | 14A005 - with rain sensor |
| 12 | * | * | |
| 13 | * | * | |
| 14 | CBP01 (BU) | 12 | 14A005 |
| 14 | CBP01 (BU) | 14 | 14358 |
