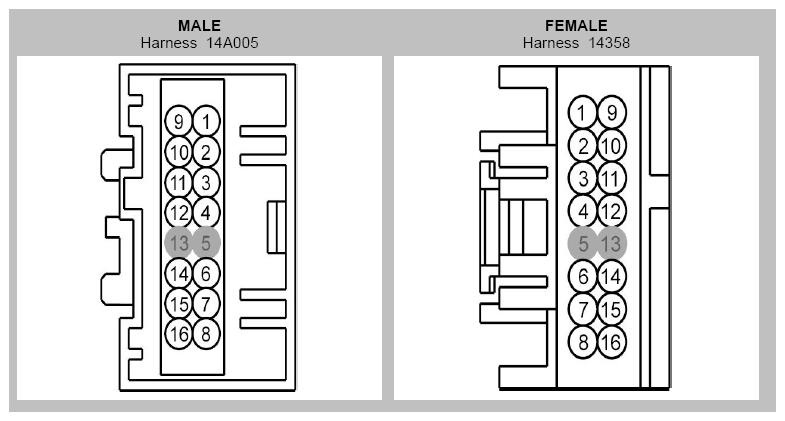

Inline Connector End View (C314)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | CLN09 (YE-GN) | 22 | |
| 2 | CBP32 (GN-VT) | 18 | |
| 2 | CBP32 (GN-VT) | 20 | 14358 - without moonroof |
| 3 | VLN33 (GY-VT) | 22 | |
| 4 | VMM13 (YE-GN) | 20 | |
| 5 | * | * | |
| 6 | DMM13 (*) | 20 | |
| 7 | VDN01 (BU-WH) | 22 | |
| 8 | GD133 (BK) | 20 | 14358 |
| 8 | GD133 (BK) | 22 | 14358 - without moonroof |
| 8 | GD133 (BK) | 22 | 14A005 |
| 9 | LRD12 (BU-GY) | 18 | 14A005 - memory |
| 9 | LRD12 (BU-GY) | 20 | 14A005 - online |
| 9 | LRD12 (BU-GY) | 22 | 14358 |
| 9 | LRD12 (BU-GY) | 22 | 14A005 - offline |
| 10 | VMP19 (WH-GN) | 20 | |
| 11 | RMP19 (BN-VT) | 20 | |
| 12 | DMP19 (*) | 20 | |
| 13 | * | * | |
| 14 | CLS28 (BU-WH) | 20 | |
| 15 | RRD12 (BN) | 20 | 14A005 - online |
| 15 | RRD12 (BN) | 22 | 14358 |
| 15 | RRD12 (BN) | 22 | 14A005 - offline |
| 16 | GD139 (BK-YE) | 20 | 14358 - without moonroof |
| 16 | GD139 (BK-YE) | 20 | 14A005 |
| 16 | GD139 (BK-YE) | 22 | 14358 |
