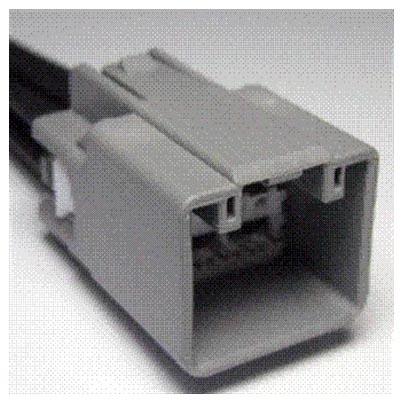

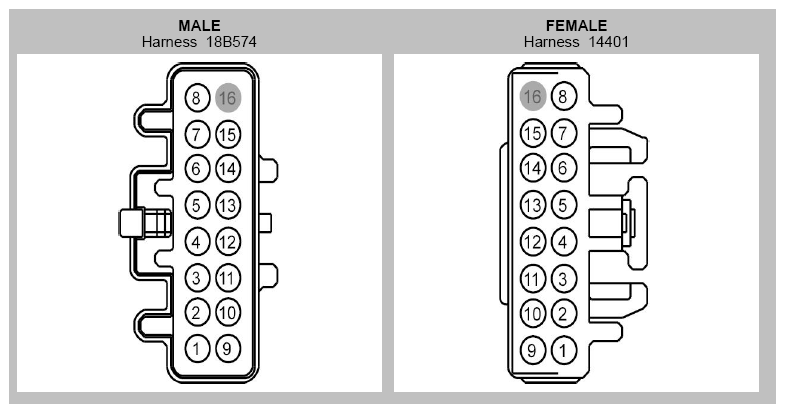

Inline Connector End View (C264)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | SBP24 (VT-RD) | 18 | |
| 2 | CET34 (BN) | 26 | 14401 |
| 2 | CET34 (BN-GN) | 22 | 14C685 |
| 3 | CBP42 (GN) | 22 | 14C685 |
| 3 | CBP42 (GN) | 26 | 14401 |
| 4 | CPP01 (WH-OG) | 18 | |
| 5 | CET42 (GN-VT) | 22 | |
| 6 | CPP02 (BN) | 18 | |
| 7 | CET43 (GY) | 22 | |
| 8 | RE407 (YE-VT) | 22 | |
| 9 | * | * | |
| 10 | GD138 (BK-WH) | 18 |
| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1175 | Service Part Number: BU2Z-14S411-VA Gauge: 16 Pin material: Tin (greased) Cavities: 10 Vehicle Uses:
|
