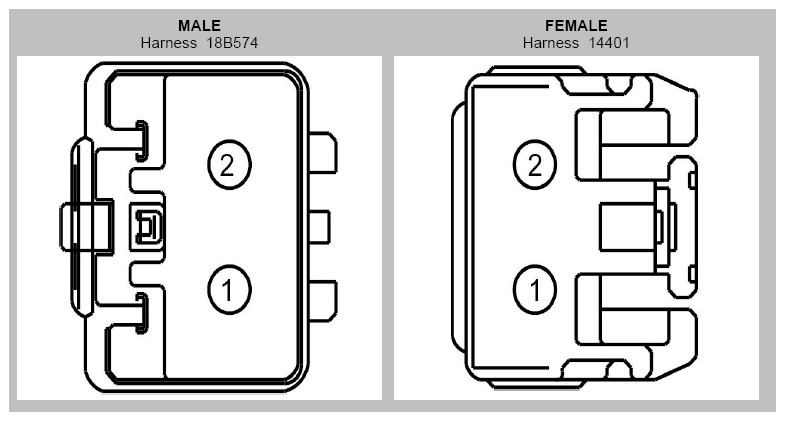

Inline Connector End View (C263)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | LH111 (BN-WH) | 22 | 14401 |
| 1 | LH111 (BN-WH) | 22 | 18B574 |
| 2 | VH406 (VT) | 26 | 14401 |
| 2 | VH406 (VT-BN) | 22 | 18B574 |
| 3 | CH213 (BN) | 26 | 14401 |
| 3 | CH213 (BN-GN) | 22 | 18B574 |
| 4 | VH440 (BU) | 26 | 14401 |
| 4 | VH440 (BU-BN) | 22 | 18B574 |
| 5 | CH212 (BU) | 26 | 14401 |
| 5 | CH212 (BU-OG) | 22 | 18B574 |
| 6 | VH441 (WH) | 26 | 14401 |
| 6 | VH441 (WH-BN) | 22 | 18B574 |
| 7 | RH111 (GY-BU) | 22 | |
| 8 | VH436 (YE) | 26 | 14401 |
| 8 | VH436 (YE-VT) | 22 | 18B574 |
| 9 | CH238 (YE-OG) | 22 | |
| 10 | CH228 (YE) | 26 | 14401 |
| 10 | CH228 (YE-GY) | 22 | 18B574 |
| 11 | VH438 (GN) | 26 | 14401 |
| 11 | VH438 (GN-VT) | 22 | 18B574 |
| 12 | CH208 (GN) | 26 | 14401 |
| 12 | CH208 (GN-OG) | 22 | 18B574 |
| 13 | CH239 (BU) | 26 | 14401 |
| 13 | CH239 (BU-WH) | 22 | 18B574 |
| 14 | CH229 (WH) | 26 | 14401 |
| 14 | CH229 (WH-BU) | 22 | 18B574 |
| 15 | CH207 (BU) | 26 | 14401 |
| 15 | CH207 (BU-GY) | 22 | 18B574 |
| 16 | * | * |
