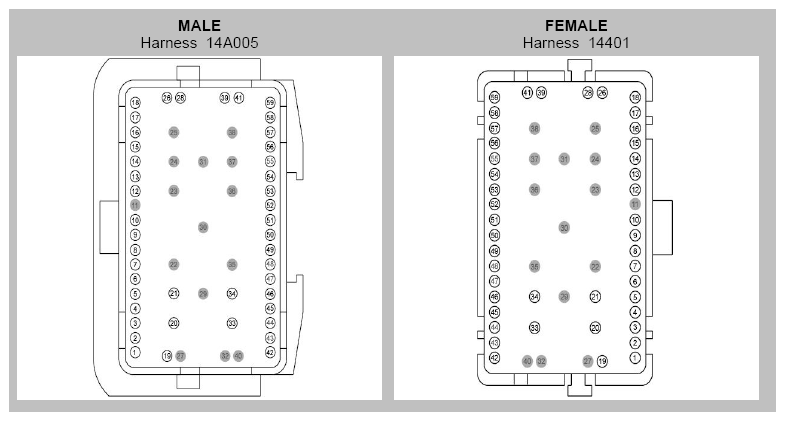

Inline Connector End View (C248)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | VME80 (VT-GN) | 22 | 14A005 - SONY sound |
| 1 | VME80 (VT-GN) | 22 | 14401 - SONY sound |
| 2 | RME80 (BU-GY) | 22 | 14A005 - SONY sound |
| 2 | RME80 (BU-GY) | 22 | 14401 - SONY sound |
| 3 | RME06 (GY-YE) | 18 | SONY sound |
| 4 | VME06 (GN) | 18 | SONY sound |
| 5 | VDB04 (WH-BU) | 22 | |
| 6 | VDB05 (WH) | 22 | |
| 7 | VDB06 (GY-OG) | 22 | |
| 8 | VDB07 (VT-OG) | 22 | |
| 9 | RME08 (GY-OG) | 18 | SONY sound |
| 10 | VME08 (GN-OG) | 18 | SONY sound |
| 11 | * | * | |
| 12 | SME23 (VT-RD) | 18 | 14401 |
| 12 | SME23 (VT-RD) | 22 | 14A005 - with navigation |
| 13 | RME09 (BN-YE) | 18 | 14401 |
| 13 | RME09 (BN-YE) | 18 | 14A005 - without navigation |
| 14 | VME09 (WH-GN) | 18 | |
| 15 | LPP06 (YE-BU) | 22 | w/memory |
| 16 | VMP19 (WH-GN) | 20 | |
| 17 | RMP19 (BN-VT) | 20 | |
| 18 | DMP19 (*) | 20 | |
| 19 | DME80 (*) | 20 | 14A005 |
| 19 | DME80 (*) | 20 | 14401 |
| 20 | CPP02 (BN) | 18 | 14401 |
| 20 | CPP02 (BN) | 18 | 14A005 |
| 21 | CPP01 (WH-OG) | 18 | 14401 - w/memory |
| 21 | CPP01 (WH-OG) | 18 | 14A005 - w/memory |
| 22 | * | * | |
| 23 | * | * | |
| 24 | * | * | |
| 25 | * | * | |
| 26 | VDB13 (BU-GY) | 22 | 14A005 |
| 26 | VDB13 (BU-GY) | 22 | 14401 |
| 27 | * | * | |
| 28 | VDB14 (VT-GY) | 22 | 14A005 |
| 28 | VDB14 (VT-GY) | 22 | 14401 |
| 29 | * | * | |
| 30 | * | * | |
| 31 | * | * | |
| 32 | * | * | |
| 33 | RPP06 (GN) | 22 | w/memory |
| 34 | VLN04 (VT-GY) | 22 | moonroof |
| 35 | * | * | |
| 36 | * | * | |
| 37 | * | * | |
| 38 | * | * | |
| 39 | VDB13 (BU-GY) | 22 | 14A005 |
| 39 | VDB13 (BU-GY) | 22 | 14401 |
| 40 | * | * | |
| 41 | VDB14 (BU-GY) | 22 | 14401 |
| 41 | VDB14 (VT-GY) | 22 | 14A005 |
| 42 | GD133 (BK) | 20 | 14401 |
| 42 | GD133 (BK) | 22 | 14A005 |
| 43 | * | * | |
| 44 | * | * | |
| 45 | VME11 (VT-OG) | 18 | |
| 46 | RME11 (YE-OG) | 18 | |
| 47 | * | * | |
| 48 | * | * | |
| 49 | VME18 (VT) | 22 | 14A005 |
| 49 | VME18 (VT) | 22 | 14401 - SONY sound |
| 50 | RME18 (YE) | 22 | 14A005 |
| 50 | RME18 (YE) | 22 | 14401 - SONY sound |
| 51 | VME07 (WH) | 18 | base audio |
| 51 | VME17 (GN) | 22 | 14A005 - SONY sound |
| 51 | VME17 (GN) | 22 | 14401 - premium sound |
| 52 | RME07 (WH-BN) | 18 | base audio |
| 52 | RME17 (GY) | 22 | 14A005 - SONY sound |
| 52 | RME17 (GY) | 22 | 14401 - premium sound |
| 53 | DME17 (*) | 20 | 14401 |
| 53 | DME17 (*) | 20 | 14A005 - SONY sound |
| 54 | VDN01 (BU-WH) | 20 | 14401 - base audio |
| 54 | VDN01 (BU-WH) | 22 | 14A005 |
| 54 | VDN01 (BU-WH) | 22 | 14401 - premium sound |
| 55 | * | * | |
| 56 | VMM13 (YE-GN) | 20 | |
| 57 | DMM13 (*) | 20 | 14A005 |
| 57 | DMM13 (BK) | 20 | 14401 |
| 58 | VDB06 (GY-OG) | 22 | |
| 59 | VDB07 (VT-OG) | 22 |
