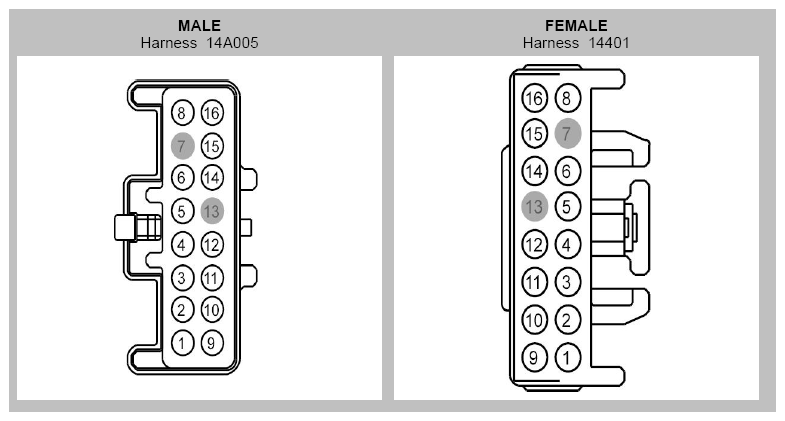

Inline Connector End View (C238)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | VME10 (WH-VT) | 18 | |
| 2 | RME10 (WH-OG) | 18 | |
| 3 | RME12 (BN-BU) | 18 | |
| 4 | VME12 (BN-WH) | 18 | |
| 5 | VLN33 (GY-VT) | 18 | 14401 |
| 5 | VLN33 (GY-VT) | 22 | 14A005 |
| 6 | CBP36 (BU-BN) | 20 | 14401 |
| 6 | CBP36 (BU-BN) | 20 | 14A005 |
| 7 | * | * | |
| 8 | SBP02 (YE-RD) | 18 | 14401 |
| 8 | SBP02 (YE-RD) | 18 | 14A005 - SYNC |
| 9 | GD133 (BK) | 20 | |
| 10 | CHS02 (YE-BU) | 16 | |
| 11 | CHS07 (GY-BU) | 16 | 14A005 |
| 11 | CHS07 (VT) | 16 | 14401 |
| 12 | RH111 (GY-BU) | 22 | |
| 13 | * | * | |
| 14 | VHS26 (VT) | 22 | |
| 15 | VHS27 (WH-OG) | 22 | |
| 16 | CH122 (WH-OG) | 18 | 14A005 - w/heated mirrors |
| 16 | CH122 (WH-OG) | 22 | 14401 |
