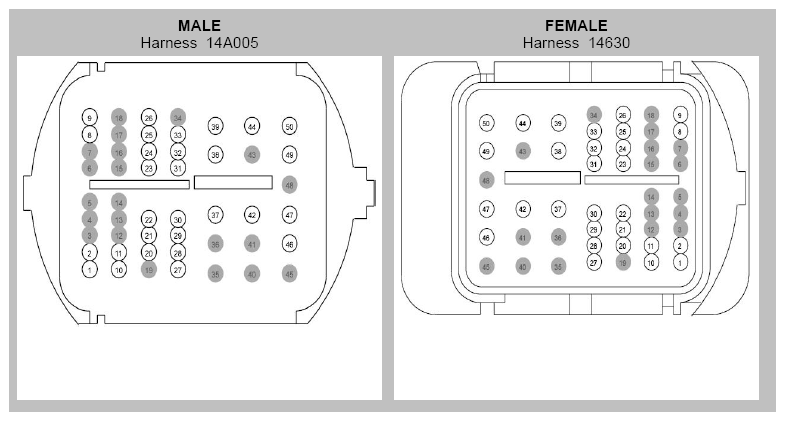

Inline Connector End View (C237)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | VME10 (WH-VT) | 18 | 14A005 |
| 1 | VME10 (WH-VT) | 18 | 14630 |
| 2 | RME10 (WH-OG) | 18 | 14A005 |
| 2 | RME10 (WH-OG) | 18 | 14630 |
| 3 | * | * | |
| 4 | * | * | |
| 5 | * | * | |
| 6 | * | * | 14A005 |
| 6 | CPM44 (GN-OG) | 18 | 14630 |
| 7 | * | * | 14A005 |
| 7 | CPM43 (WH-VT) | 18 | 14630 |
| 8 | VR218 (YE-OG) | 18 | 14630 |
| 8 | VR218 (YE-OG) | 20 | 14A005 |
| 9 | RR132 (BU-WH) | 18 | 14630 |
| 9 | RR132 (BU-WH) | 20 | 14A005 |
| 10 | RPM30 (YE) | 18 | 14630 |
| 10 | RPM30 (YE) | 22 | 14A005 - w/memory |
| 11 | LPM30 (GY-VT) | 18 | 14630 |
| 11 | LPM30 (GY-VT) | 22 | 14A005 - w/memory |
| 12 | * | * | |
| 13 | * | * | |
| 14 | * | * | |
| 15 | * | * | |
| 16 | * | * | |
| 17 | * | * | |
| 18 | * | * | |
| 19 | * | * | |
| 20 | CPK19 (BU-GN) | 18 | 14630 |
| 20 | CPK19 (BU-GN) | 20 | 14A005 |
| 21 | CPM21 (YE-VT) | 18 | 14630 |
| 21 | CPM21 (YE-VT) | 20 | 14A005 |
| 22 | CPM31 (YE-GY) | 18 | 14630 |
| 22 | CPM31 (YE-GY) | 20 | 14A005 - w/memory |
| 23 | CPM34 (WH-BN) | 18 | 14630 |
| 23 | CPM34 (WH-BN) | 20 | 14A005 - w/memory |
| 24 | CPM39 (GN-VT) | 18 | 14630 |
| 24 | CPM39 (GN-VT) | 22 | 14A005 - w/memory |
| 25 | CPM04 (VT-BN) | 18 | 14630 |
| 25 | CPM04 (VT-BN) | 22 | 14A005 - w/memory |
| 26 | CBP32 (GN-VT) | 18 | 14630 |
| 26 | CBP32 (GN-VT) | 20 | 14A005 |
| 27 | CPM33 (WH-VT) | 18 | 14630 |
| 27 | CPM33 (WH-VT) | 20 | 14A005 - w/memory |
| 28 | CPM23 (GY) | 18 | 14630 |
| 28 | CPM23 (GY) | 20 | 14A005 |
| 29 | CPM20 (BN-WH) | 18 | 14630 |
| 29 | CPM20 (BN-WH) | 20 | 14A005 |
| 30 | CPK23 (YE-VT) | 18 | 14630 |
| 30 | CPK23 (YE-VT) | 20 | 14A005 |
| 31 | CPL31 (WH) | 18 | 14630 |
| 31 | CPL31 (WH) | 22 | 14A005 |
| 32 | VPM38 (BN-GN) | 18 | 14630 |
| 32 | VPM38 (BN-GN) | 20 | 14A005 - w/memory |
| 33 | VPM37 (BU-OG) | 18 | 14630 |
| 33 | VPM37 (BU-OG) | 20 | 14A005 - w/memory |
| 34 | * | * | |
| 35 | * | * | |
| 36 | * | * | |
| 37 | CLS25 (YE-VT) | 18 | 14630 |
| 37 | CLS25 (YE-VT) | 22 | 14A005 |
| 38 | CPL11 (GY-BN) | 18 | |
| 39 | CPL52 (VT-GY) | 18 | |
| 40 | * | * | |
| 41 | * | * | |
| 42 | CPW13 (BN-YE) | 18 | 14630 |
| 42 | CPW13 (BN-YE) | 20 | 14A005 |
| 43 | * | * | |
| 44 | CPW12 (GN-OG) | 18 | 14630 |
| 44 | CPW12 (GN-OG) | 20 | 14A005 |
| 45 | * | * | |
| 46 | SBP03 (BU-RD) | 14 | |
| 47 | CLN25 (VT) | 18 | 14630 |
| 47 | CLN25 (VT) | 22 | 14A005 |
| 48 | * | * | |
| 49 | CRD17 (GY) | 18 | 14630 |
| 49 | CRD17 (GY) | 20 | 14A005 |
| 50 | GD139 (BK-YE) | 14 | 14A005 - w/power equipment |
| 50 | GD139 (BK-YE) | 14 | 14630 |
| 50 | GD139 (BK-YE) | 18 | 14630 |
| 50 | GD139 (BK-YE) | 20 | 14A005 - w/o power equipment |
