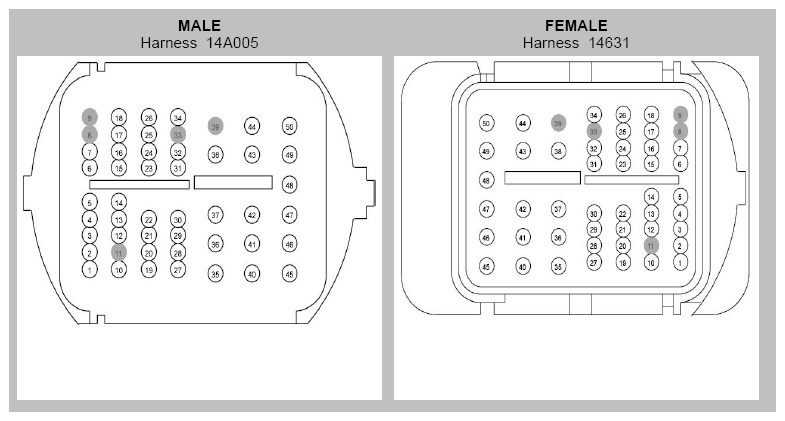

Inline Connector End View (C219)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | VME07 (WH) | 18 | |
| 2 | RME07 (WH-BN) | 18 | |
| 3 | CPM23 (GY) | 18 | 14631 |
| 3 | CPM23 (GY) | 20 | 14A005 |
| 4 | CPM22 (GY-BN) | 18 | 14631 |
| 4 | CPM22 (GY-BN) | 20 | 14A005 |
| 5 | CPM21 (YE-VT) | 18 | 14631 |
| 5 | CPM21 (YE-VT) | 20 | 14A005 |
| 6 | CPM20 (BN-WH) | 18 | 14631 |
| 6 | CPM20 (BN-WH) | 20 | 14A005 |
| 7 | CPM04 (VT-BN) | 18 | 14631 |
| 7 | CPM04 (VT-BN) | 22 | 14A005 |
| 8 | * | * | 14A005 |
| 8 | CPM44 (NG-OR) | 18 | 14631 - w/ telescoping mirror |
| 9 | * | * | |
| 10 | SBP07 (WH-RD) | 18 | 14631 |
| 10 | SBP07 (WH-RD) | 22 | 14A005 |
| 11 | * | * | 14A005 |
| 11 | CPM43 (WH-VT) | 18 | 14631 - w/ telescoping mirror |
| 12 | CBP32 (GN-VT) | 18 | 14631 |
| 12 | CBP32 (GN-VT) | 20 | 14A005 |
| 13 | CPM39 (GN-VT) | 18 | 14631 |
| 13 | CPM39 (GN-VT) | 22 | 14A005 |
| 14 | RR131 (VT-GY) | 18 | 14631 |
| 14 | RR131 (VT-GY) | 20 | 14A005 |
| 15 | VR217 (GY-YE) | 18 | 14631 |
| 15 | VR217 (GY-YE) | 20 | 14A005 |
| 16 | CPK19 (BU-GN) | 18 | 14631 |
| 16 | CPK19 (BU-GN) | 20 | 14A005 |
| 17 | CPL26 (GN-VT) | 18 | 14631 |
| 17 | CPL26 (GN-VT) | 22 | 14A005 |
| 18 | CPK23 (YE-VT) | 18 | 14631 |
| 18 | CPK23 (YE-VT) | 20 | 14A005 |
| 19 | LPM30 (GY-VT) | 18 | 14631 |
| 19 | LPM30 (GY-VT) | 22 | 14A005 |
| 20 | RPM30 (YE) | 18 | 14631 |
| 20 | RPM30 (YE) | 22 | 14A005 |
| 21 | CPK28 (WH-GN) | 18 | 14631 |
| 21 | CPK28 (WH-GN) | 20 | 14A005 |
| 22 | CPK30 (VT-GN) | 18 | 14631 |
| 22 | CPK30 (VT-GN) | 22 | 14A005 |
| 23 | CPK29 (GY-BU) | 18 | 14631 |
| 23 | CPK29 (GY-BU) | 22 | 14A005 |
| 24 | LRD12 (BU-GY) | 18 | 14631 |
| 24 | LRD12 (BU-GY) | 22 | 14A005 |
| 25 | RRD12 (BN) | 18 | 14631 |
| 25 | RRD12 (BN) | 22 | 14A005 |
| 26 | CPM28 (BU-BN) | 18 | 14631 |
| 26 | CPM28 (BU-BN) | 20 | 14A005 |
| 27 | CPM29 (GN) | 18 | 14631 |
| 27 | CPM29 (GN) | 20 | 14A005 |
| 28 | VPM35 (YE-BU) | 18 | 14631 |
| 28 | VPM35 (YE-BU) | 20 | 14A005 |
| 29 | VPM36 (BN-YE) | 18 | 14631 |
| 29 | VPM36 (BN-YE) | 20 | 14A005 |
| 30 | CPM03 (BU-WH) | 18 | 14631 |
| 30 | CPM03 (BU-WH) | 20 | 14A005 |
| 31 | CPK31 (YE-GN) | 18 | 14631 |
| 31 | CPK31 (YE-GN) | 22 | 14A005 |
| 32 | CPM17 (BU-GN) | 18 | 14631 |
| 32 | CPM17 (BU-GN) | 20 | 14A005 |
| 33 | * | * | |
| 34 | CPM16 (BN-BU) | 18 | 14631 |
| 34 | CPM16 (BN-BU) | 20 | 14A005 |
| 35 | CBP01 (BU) | 12 | |
| 36 | CPW18 (GY-VT) | 12 | |
| 37 | CPW17 (BN-GN) | 12 | |
| 38 | CBP30 (YE-BU) | 18 | 14631 - w/ telescoping mirror |
| 38 | CLN25 (VT) | 18 | 14631 |
| 38 | CLN25 (VT) | 22 | 14A005 |
| 39 | * | * | 14A005 |
| 39 | CBP32 (GN-VT) | 18 | 14631 - w/ telescoping mirror |
| 40 | SBP01 (RD) | 14 | |
| 41 | CLS21 (BU-GN) | 18 | 14631 |
| 41 | CLS21 (BU-GN) | 22 | 14A005 |
| 42 | CPW16 (BU-OG) | 12 | |
| 43 | CPW15 (YE) | 12 | |
| 44 | CPL11 (GY-BN) | 18 | |
| 45 | CPL51 (BU-GN) | 18 | |
| 46 | CPW12 (GN-OG) | 18 | 14631 |
| 46 | CPW12 (GN-OG) | 20 | 14A005 |
| 47 | CPW14 (VT-WH) | 12 | |
| 48 | CPW13 (BN-YE) | 12 | 14631 |
| 48 | CPW13 (BN-YE) | 20 | 14A005 |
| 49 | CRD17 (GY) | 18 | 14631 |
| 49 | CRD17 (GY) | 20 | 14A005 |
| 50 | GD134 (BK-VT) | 12 | 14A005 - with power equipment |
| 50 | GD134 (BK-VT) | 18 | 14A005 - Super Cab w/o power equipment |
| 50 | GD134 (BK-VT) | 18 | 14631 - w/o power equipment |
| 50 | GD139 (BK-YE) | 12 | 14631 - w/power equipment |
| 50 | GD139 (BK-YE) | 20 | 14A005 - Regular Cab w/o power equipment |
