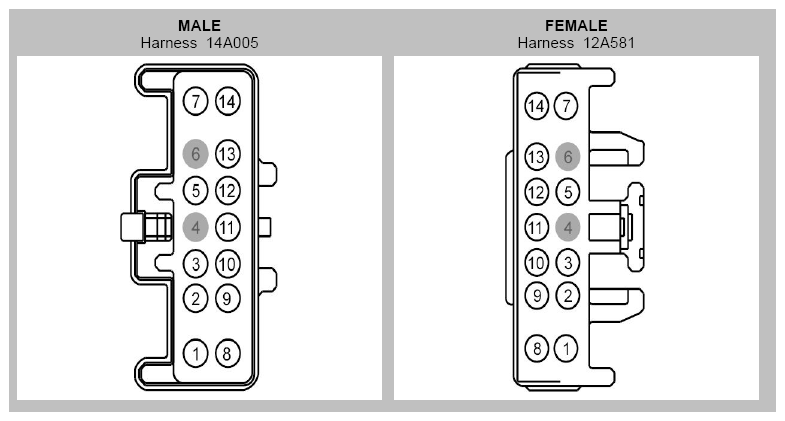

Inline Connector End View (C215)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | SBB11 (BU-RD) | 10 | |
| 2 | CLS19 (VT-OG) | 18 | |
| 3 | SBB72 (VT-RD) | 14 | 12A581 - with column shifter |
| 3 | SBB72 (VT-RD) | 16 | 12A581 - with floor shifter |
| 3 | SBB72 (VT-RD) | 16 | 14A005 |
| 4 | * | * | |
| 5 | CBP40 (YE-GN) | 18 | 12A581 |
| 5 | CBP40 (YE-GN) | 18 | 14A005 |
| 6 | * | * | |
| 7 | SBB14 (BN-RD) | 14 | |
| 8 | SBB69 (GY-RD) | 10 | |
| 9 | CMC25 (WH-VT) | 20 | 12A581 |
| 9 | CMC25 (WH-VT) | 22 | 14A005 |
| 10 | VCA23 (BU-WH) | 18 | 12A581 |
| 10 | VCA23 (BU-WH) | 20 | 14A005 |
| 11 | VCA24 (GN-OG) | 18 | 12A581 |
| 11 | VCA24 (GN-OG) | 20 | 14A005 |
| 12 | CLS25 (YE-VT) | 20 | 14A005 - online |
| 12 | CLS25 (YE-VT) | 22 | 12A581 |
| 12 | CLS25 (YE-VT) | 22 | 14A005 - offline |
| 13 | CLS18 (GY-BN) | 18 | 12A581 |
| 13 | CLS18 (GY-BN) | 20 | 14A005 |
| 14 | CRD06 (BN-YE) | 10 | 14A005 |
| 14 | CRD06 (BN-YE) | 12 | 12A581 |
