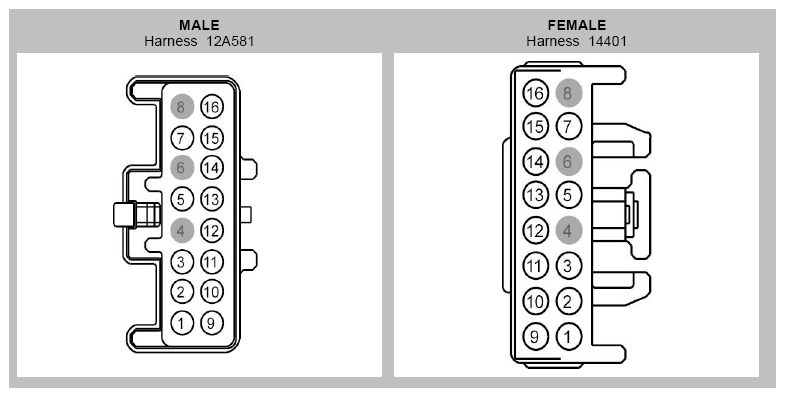

Inline Connector End View (C214)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | CCF01 (BN) | 20 | 12A581 |
| 1 | CCF01 (BN) | 22 | 14401 - SVT Raptor |
| 2 | CCF11 (YE-VT) | 20 | 12A581 |
| 2 | CCF11 (YE-VT) | 22 | 14401 - SVT Raptor |
| 3 | CE436 (VT-OG) | 20 | 12A581 |
| 3 | CE436 (VT-OG) | 22 | 14401 |
| 4 | * | * | |
| 5 | CCF32 (WH-GN) | 20 | 12A581 |
| 5 | CCF32 (WH-GN) | 22 | 14401 |
| 6 | * | * | |
| 7 | CH123 (VT) | 26 | 14401 |
| 7 | CH123 (VT-GN) | 20 | 12A581 |
| 8 | * | * | |
| 9 | CDC54 (WH-GN) | 20 | 12A581 |
| 9 | CDC54 (WH-GN) | 22 | 14401 - base, premium audio |
| 9 | CDC54 (WH-GN) | 22 | 14401 - with navigation |
| 10 | CET34 (BN) | 26 | 14401 |
| 10 | CET34 (BN-GN) | 18 | 12A581 - 3.7L/5.0L/6.2L |
| 10 | CET34 (BN-GN) | 20 | 12A581 - 3.5L |
| 11 | CDC35 (BU-WH) | 18 | 14401 |
| 11 | CDC35 (BU-WH) | 20 | 12A581 |
| 12 | CCF13 (WH) | 26 | 14401 |
| 12 | CCF13 (WH-BU) | 20 | 12A581 |
| 13 | RCF13 (WH) | 26 | 14401 |
| 13 | RCF13 (WH-BN) | 20 | 12A581 |
| 14 | VDB04 (WH-BU) | 20 | 12A581 |
| 14 | VDB04 (WH-BU) | 22 | 14401 |
| 15 | VDB05 (WH) | 20 | 12A581 |
| 15 | VDB05 (WH) | 22 | 14401 |
| 16 | CCB08 (VT-WH) | 22 | 14401 |
| 16 | CCB08 (VT-WT) | 20 | 12A581 |
