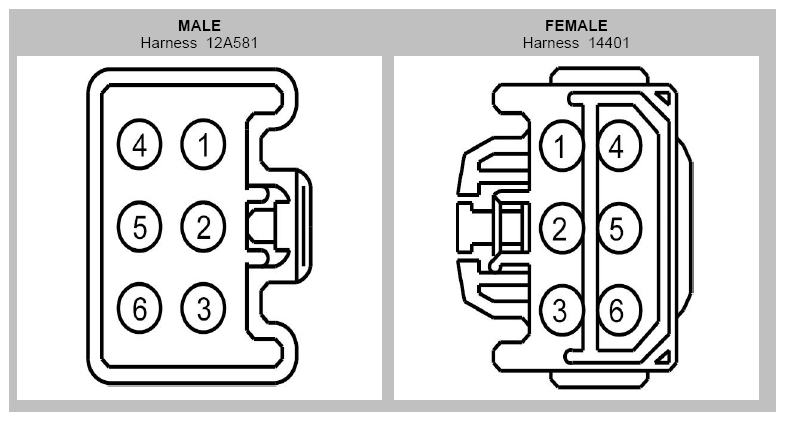

Inline Connector End View (C213)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | CH402 (YE-GN) | 10 | |
| 2 | SBB65 (RD) | 14 | 12A581 |
| 2 | SBB65 (RD) | 16 | 14401 |
| 3 | SBB69 (GY-RD) | 12 | |
| 4 | SBB22 (BN-RD) | 14 | 12A581 |
| 4 | SBB22 (BN-RD) | 16 | 14401 |
| 5 | SBB66 (YE-RD) | 14 | 12A581 |
| 5 | SBB66 (YE-RD) | 16 | 14401 |
| 6 | SBB72 (VT-RD) | 14 | 12A581 - with column shifter |
| 6 | SBB72 (VT-RD) | 16 | 14401 |
| 6 | SBB72 (VT-RD) | 16 | 12A581 - with floor shifter |
