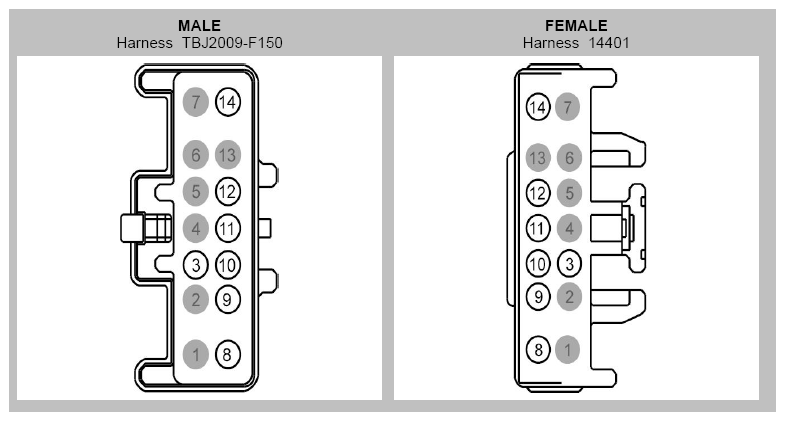

Inline Connector End View (C2108)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | * | * | |
| 2 | * | * | |
| 3 | GD138 (BK-WH) | 18 | 14401 |
| 3 | GND-B (BK-GY) | 16 | TBJ2009-F150 |
| 4 | * | * | |
| 5 | * | * | |
| 6 | * | * | |
| 7 | * | * | |
| 8 | SBB17 (RD) | 12 | 14401 |
| 8 | VB-B (GY-RD) | 12 | TBJ2009-F150 |
| 9 | CBP37 (WH) | 20 | 14401 |
| 9 | IGRUN-B (WH-BN) | 18 | TBJ2009-F150 |
| 10 | HSC1-B (WH-BU) | 20 | TBJ2009-F150 |
| 10 | VDB04 (WH-BU) | 20 | 14401 |
| 11 | HSC2-B (WH) | 20 | TBJ2009-F150 |
| 11 | VDB05 (WH) | 20 | 14401 |
| 12 | BOO (YE-GN) | 16 | TBJ2009-F150 |
| 12 | CBP31 (BU-OG) | 20 | 14401 |
| 13 | * | * | |
| 14 | CAT19 (BU) | 12 | 14401 |
| 14 | TBO (BU) | 12 | TBJ2009-F150 |
