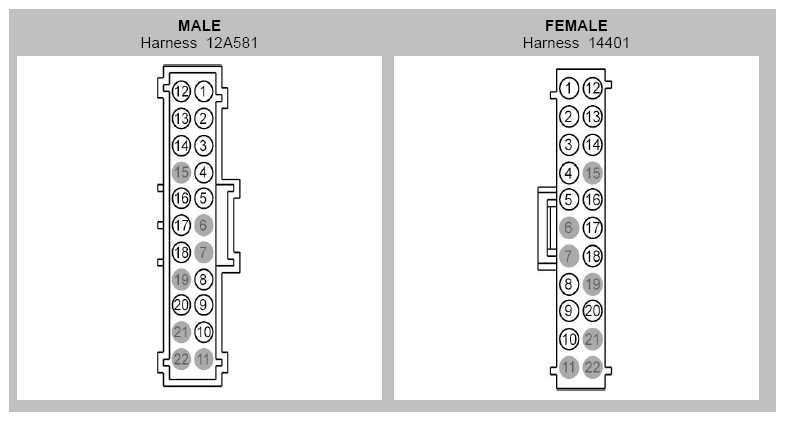

Inline Connector End View (C210)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | CAC01 (GN-BU) | 20 | 12A581 |
| 1 | CAC01 (GN-BU) | 22 | 14401 |
| 2 | CAC02 (GY-BN) | 20 | 12A581 |
| 2 | CAC02 (GY-BN) | 22 | 14401 |
| 3 | CAC03 (WH-VT) | 20 | 12A581 |
| 3 | CAC03 (WH-VT) | 22 | 14401 |
| 4 | CAC04 (WH-BU) | 20 | 12A581 |
| 4 | CAC04 (WH-BU) | 22 | 14401 |
| 5 | VDN05 (YE-GY) | 20 | |
| 6 | * | * | |
| 7 | * | * | |
| 8 | DMP19 (*) | 20 | |
| 9 | VMP19 (WH-GN) | 20 | |
| 9 | VMP19 (WH-GN) | 22 | 12A581 - with front camera |
| 10 | RMP19 (BN-VT) | 20 | |
| 10 | RMP19 (BN-VT) | 22 | 12A581 - with front camera |
| 11 | * | * | |
| 12 | VMC11 (YE-VT) | 18 | 12A581 |
| 12 | VMC11 (YE-VT) | 20 | 14401 |
| 13 | RMC32 (GN-BU) | 20 | 12A581 |
| 13 | RMC32 (GN-BU) | 22 | 14401 |
| 14 | CRW15 (BN-WH) | 20 | 12A581 |
| 14 | CRW15 (BN-WH) | 22 | 14401 |
| 15 | * | * | |
| 16 | CR167 (YE-VT) | 20 | 14401 |
| 16 | CR167 (YE-VT) | 20 | 12A581 |
| 17 | CET43 (GY) | 20 | 12A581 |
| 17 | CET43 (GY) | 22 | 14401 |
| 18 | CET42 (GN-VT) | 20 | 12A581 |
| 18 | CET42 (GN-VT) | 22 | 14401 |
| 19 | * | * | |
| 20 | CRD02 (BN) | 26 | 14401 |
| 20 | CRD02 (BN-BU) | 20 | 12A581 |
| 21 | * | * | |
| 22 | * | * |
