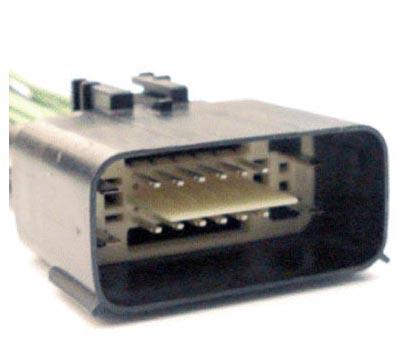

Inline Connector End View (C192)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.

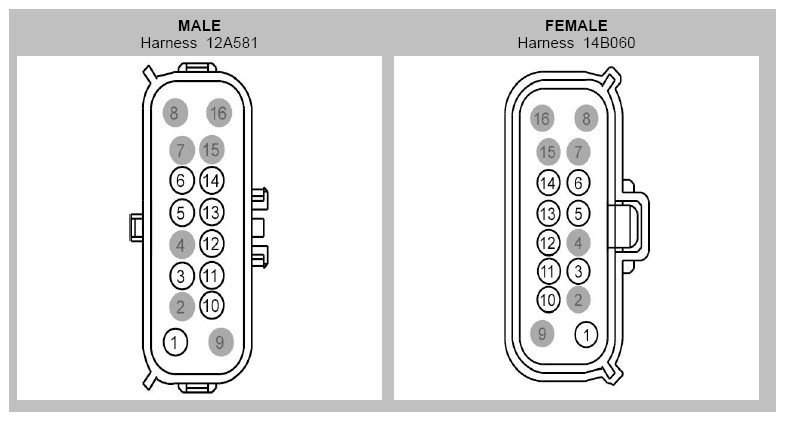

| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | CDC25 (BN-GN) | 14 | |
| 2 | * | * | |
| 3 | GD123 (BK-GY) | 18 | 14B060 |
| 3 | GD123 (BK-GY) | 20 | 12A581 |
| 4 | * | * | |
| 5 | CDC15 (VT) | 18 | 14B060 |
| 5 | CDC15 (VT) | 20 | 12A581 |
| 6 | CDC10 (BU-OG) | 18 | 14B060 |
| 6 | CDC10 (BU-OG) | 20 | 12A581 |
| 7 | * | * | |
| 8 | * | * | |
| 9 | * | * | |
| 10 | VDC61 (VT-GN) | 18 | 14B060 |
| 10 | VDC61 (VT-GN) | 20 | 12A581 |
| 11 | RE407 (YE-VT) | 18 | 12A581 - 3.5L |
| 11 | RE407 (YE-VT) | 18 | 14B060 |
| 11 | RE407 (YE-VT) | 20 | 12A581 - 3.7L/5.0L |
| 12 | LE424 (YE-GN) | 18 | 14B060 |
| 12 | LE424 (YE-GN) | 20 | 12A581 |
| 13 | CH401 (VT-WH) | 18 | 14B060 |
| 13 | CH401 (VT-WH) | 20 | 12A581 |
| 14 | SBB45 (GY-RD) | 18 | |
| 15 | * | * | |
| 16 | * | * |
| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-892 | Service Part Number: 7U2Z-14S411-KA Gauge: 12 16 Pin material: Tin & Silver Cavities: 16 Vehicle Uses:
|
