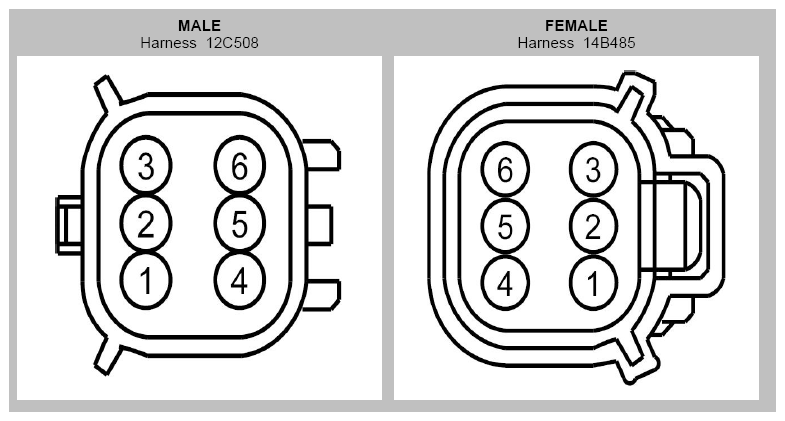

Inline Connector End View (C1587)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | CE208 (YE-OG) | 16 | |
| 2 | CE209 (BN) | 16 | |
| 3 | CE210 (GN-WH) | 16 | |
| 4 | RE208 (BU) | 16 | |
| 5 | RE209 (WH-GN) | 16 | |
| 6 | RE210 (BN-VT) | 16 |

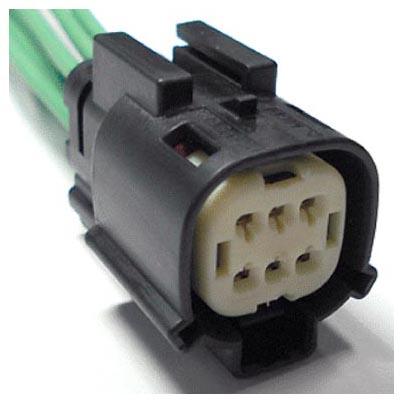

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-971 | Service Part Number: 3U2Z-14S411-FEAB Gauge: 14 Pin material: Silver Cavities: 6 Vehicle Uses:
|
