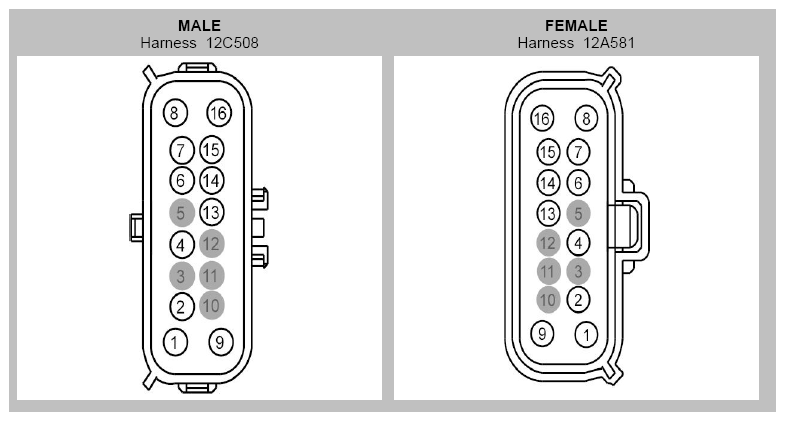

Inline Connector End View (C146)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | CBB78 (GY-BU) | 12 | 12A581 - 3.5L |
| 1 | CBB78 (GY-BU) | 16 | 12A581 - 3.7L/5.0L |
| 1 | CBK04 (VT) | 12 | 12C508 - 3.5L |
| 1 | CBK04 (VT) | 14 | 12C508 - 3.7L/5.0L |
| 2 | CBB77 (WH) | 18 | 12A581 - 3.5L/5.0L |
| 2 | CBK03 (GY) | 18 | 12C508 - 3.5L |
| 3 | * | * | |
| 4 | CE113 (WH-BN) | 18 | 3.5L |
| 5 | * | * | 12A581 |
| 5 | CMC24 (GY) | 18 | 12C508 - 3.7L/5.0L |
| 6 | CE233 (WH-OG) | 18 | 3.5L |
| 7 | VE731 (YE-GN) | 18 | 12A581 - 3.5L |
| 7 | VE731 (YE-GN) | 18 | 12C508 - 3.5L |
| 8 | RE405 (GN-WH) | 18 | 12A581 - 3.5L |
| 8 | RE406 (GY-VT) | 18 | 12C508 - 3.5L |
| 9 | CBK01 (BU) | 16 | 12C508 - 5.0L |
| 9 | CBK01 (BU) | 20 | 12C508 - 3.7L |
| 9 | CE608 (VT-GN) | 16 | 12A581 - 3.7L/5.0L |
| 10 | * | * | |
| 11 | * | * | |
| 12 | * | * | 12A581 |
| 12 | * | * | 12A581 |
| 12 | CE435 (YE-BU) | 18 | 12C508 - 3.5L |
| 13 | CE234 (BU-WH) | 18 | 12A581 - 3.5L |
| 13 | CE234 (BU-WH) | 18 | 12C508 - 3.5L |
| 14 | VE733 (WH) | 18 | 3.5L |
| 15 | RE145 (GN-WH) | 18 | 12A581 - 3.5L |
| 15 | RE407 (YE-VT) | 18 | 12C508 - 3.5L |
| 16 | CBB76 (BU-BN) | 16 | 12A581 |
| 16 | CBK02 (GN) | 16 | 12C508 - 5.0L |
| 16 | CBK02 (GN) | 18 | 12C508 - 3.5L/3.7L |

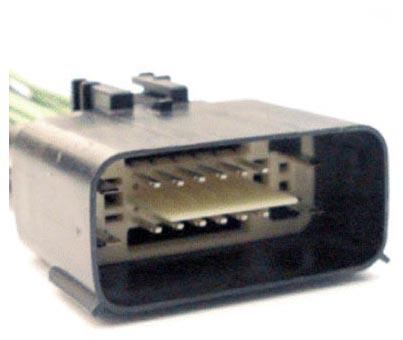

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-892 | Service Part Number: 7U2Z-14S411-KA Gauge: 12 16 Pin material: Tin & Silver Cavities: 16 Vehicle Uses:
|
