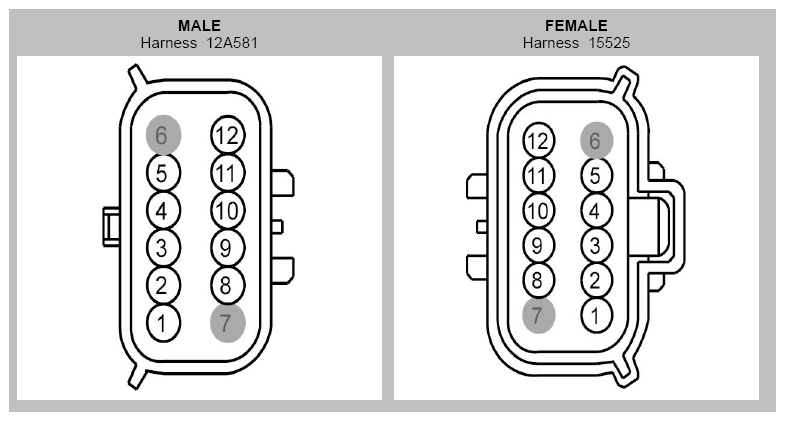

Inline Connector End View (C140)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | CBB76 (BU-BN) | 16 | |
| 2 | CCF15 (BN-YE) | 18 | 15525 |
| 2 | CCF15 (BN-YE) | 20 | 12A581 |
| 3 | CCF16 (VT-GN) | 18 | 15525 |
| 3 | CCF16 (VT-GN) | 20 | 12A581 |
| 4 | CCF17 (WH-OG) | 18 | 15525 |
| 4 | CCF17 (WH-OG) | 20 | 12A581 |
| 5 | RCF09 (BN-WH) | 18 | 15525 |
| 5 | RCF09 (BN-WH) | 20 | 12A581 |
| 6 | * | * | |
| 7 | * | * | |
| 8 | CCF03 (GY-BN) | 14 | 15525 |
| 8 | CCF03 (GY-BN) | 20 | 12A581 |
| 9 | CET34 (BN-GN) | 18 | |
| 10 | CCF08 (GY-OG) | 16 | |
| 11 | CCF07 (BN-GN) | 16 | |
| 12 | CCF14 (GN-OG) | 18 | 15525 |
| 12 | CCF14 (GN-OG) | 20 | 12A581 |
