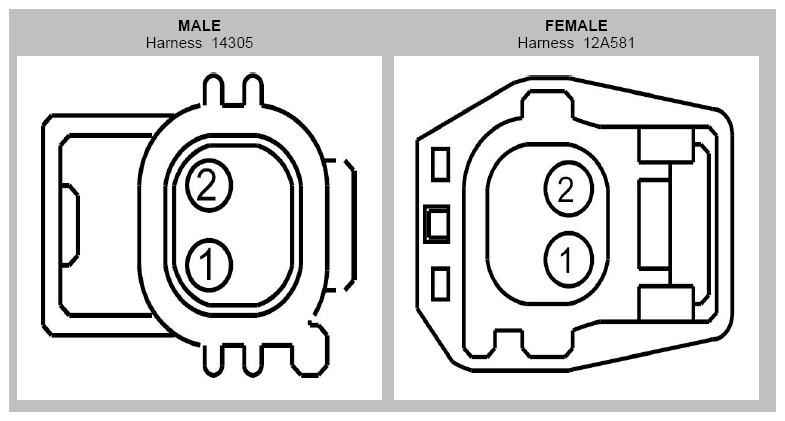

Inline Connector End View (C110)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | CDC15 (VT) | 18 | 14305 |
| 1 | CDC15 (VT) | 20 | 12A581 |
| 2 | CDC10 (BU-OG) | 18 | 14305 |
| 2 | CDC10 (BU-OG) | 20 | 12A581 |
| Available Pigtail Kits | |
|---|---|

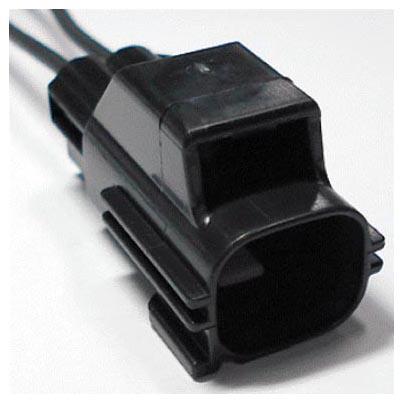

| Pigtail Kit Part Number WPT-351 | Service Part Number: 3U2Z-14S411-AXA Gauge: 16 Pin material: Gold Cavities: 2 Vehicle Uses:
|

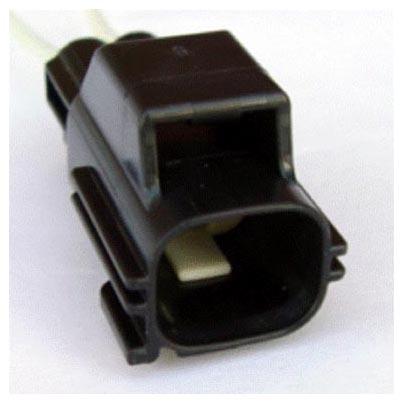

| Pigtail Kit Part Number WPT-994 | Service Part Number: 3U2Z-14S411-AXB Gauge: 16 Pin material: Tin (greased) Cavities: 2 Vehicle Uses:
|
