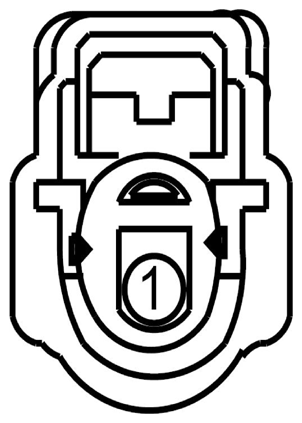

Ignition Transformer Capacitor 2 Connector End View (C1545)
WARNING: This page is about a different car, the 2013 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CBK04 (VT) | 18 | FUSE - 78 OR CIRCUIT BREAKER | 6.2L |
| Available Pigtail Kits | |
|---|---|

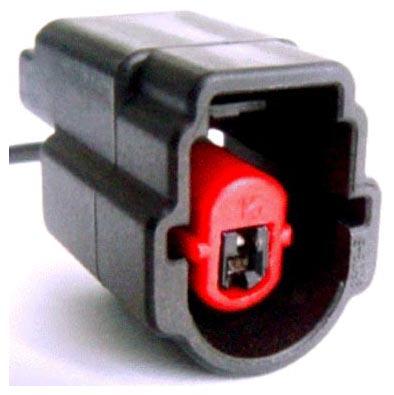

| Pigtail Kit Part Number WPT-875 | Service Part Number: 6U2Z-14S411-KA Gauge: 16 Pin material: Tin Cavities: 1 Vehicle Uses
|

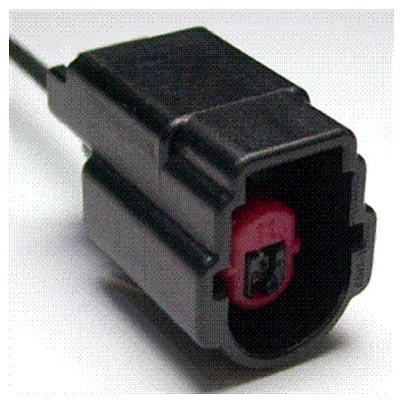

| Pigtail Kit Part Number WPT-1253 | Service Part Number: 6U2Z-14S411-KB Gauge: 16 Pin material: Tin (greased) Cavities: 1 Vehicle Uses
|
